　　日常做结构建模练习的时候，这类带安装耳的轮式构件是很典型的入门到进阶过渡练习件，很多小型流体输送、送风类设备里都能见到类似结构的影子，最常见的就是小型离心风扇的壳体基座、微型泵的端盖固定座，还有部分小型叶轮的防护安装座。先看实际使用场景，这类构件大多用在对重量有要求、载荷不大的民用或者小型工业设备里，比如桌面级小型散热风机、桌面3D打印机的散热风道组件、小型水族箱的潜水泵出水端固定座，还有部分小型气动回路的过滤端安装座，因为整体是塑料材质，重量轻，注塑成型成本低，批量生产的一致性好，不会像金属件那样需要后续做表面防锈处理。

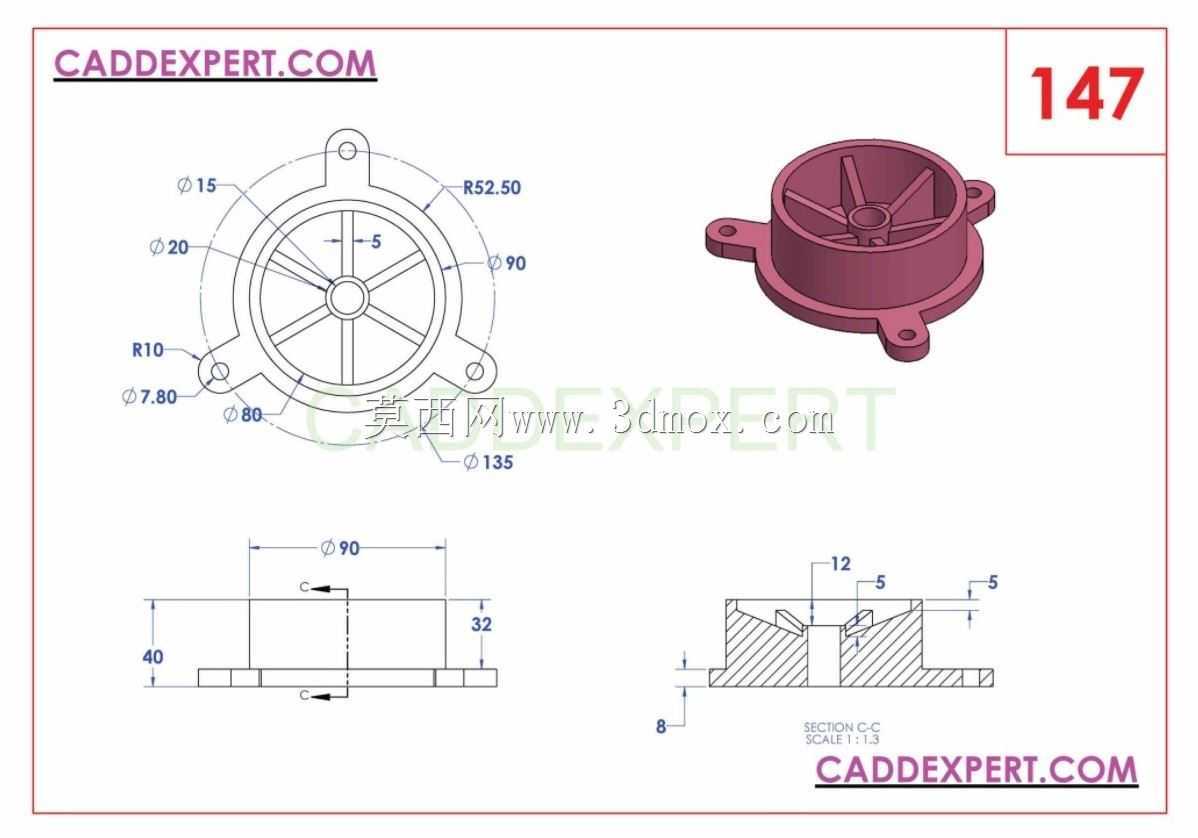

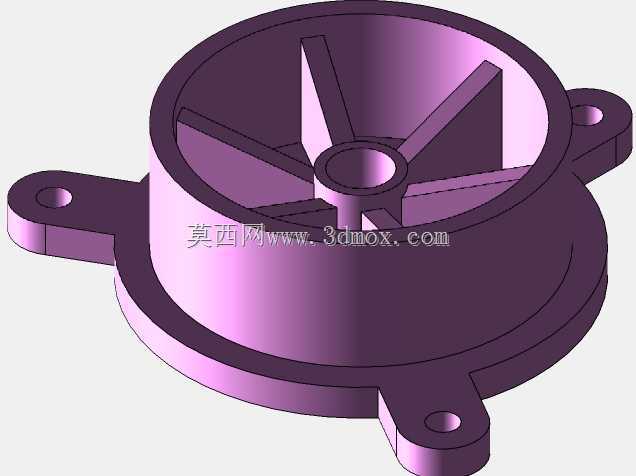

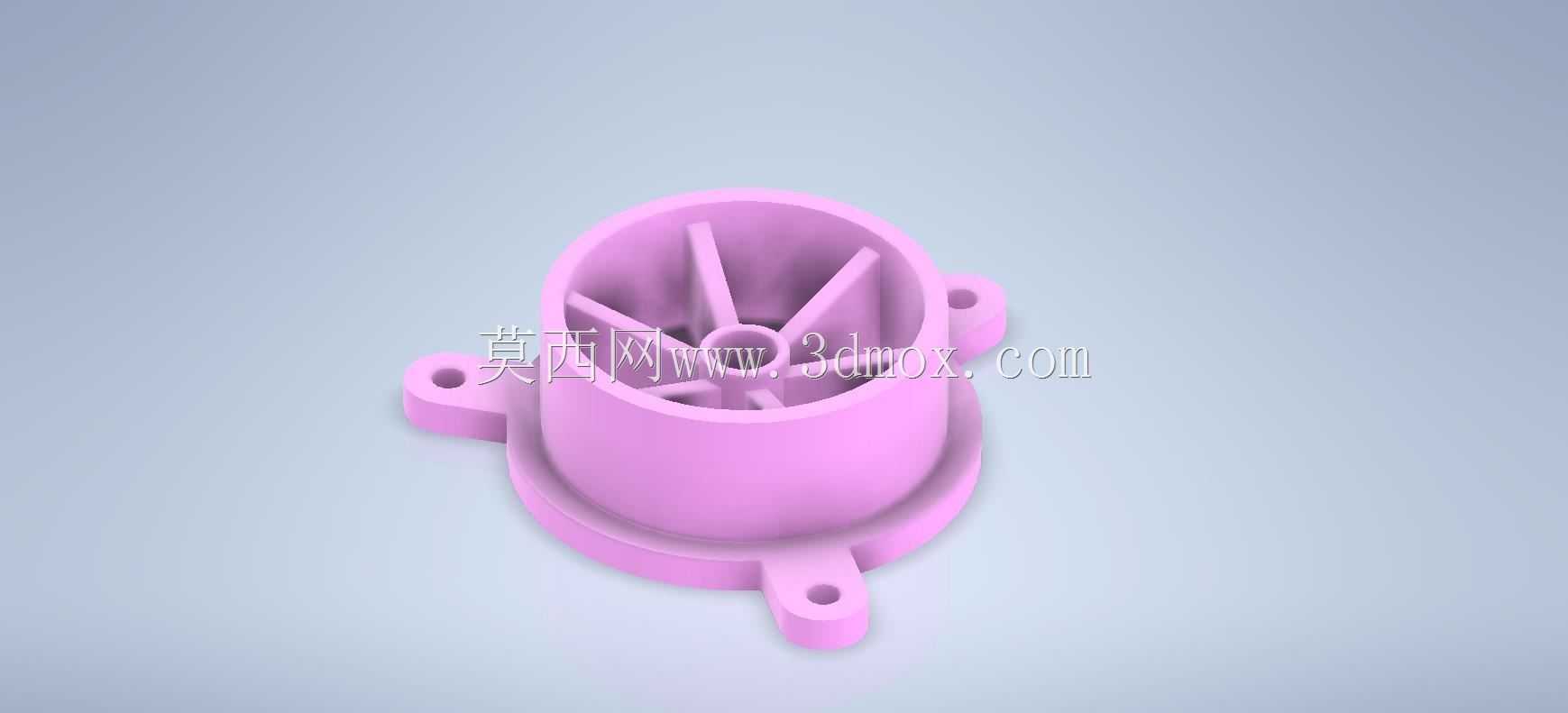

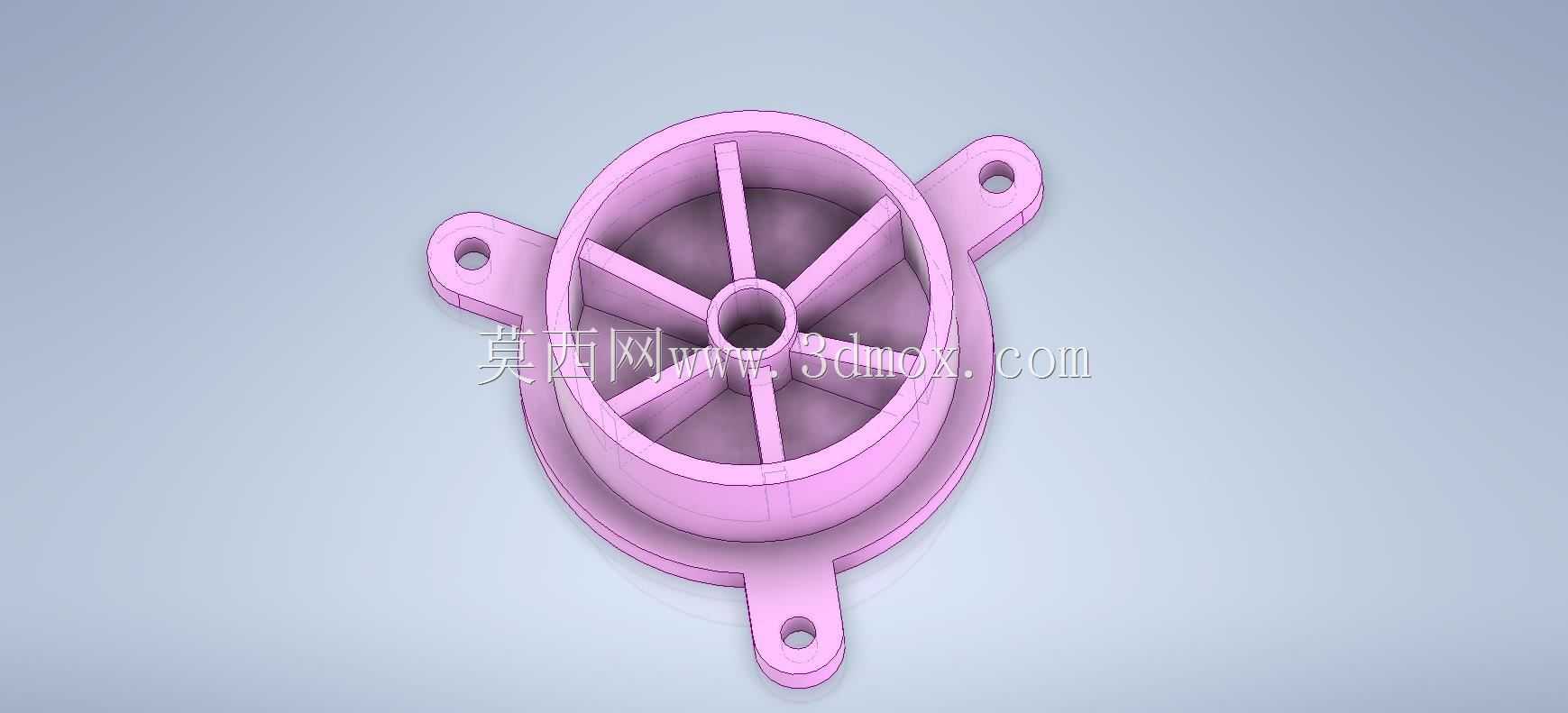

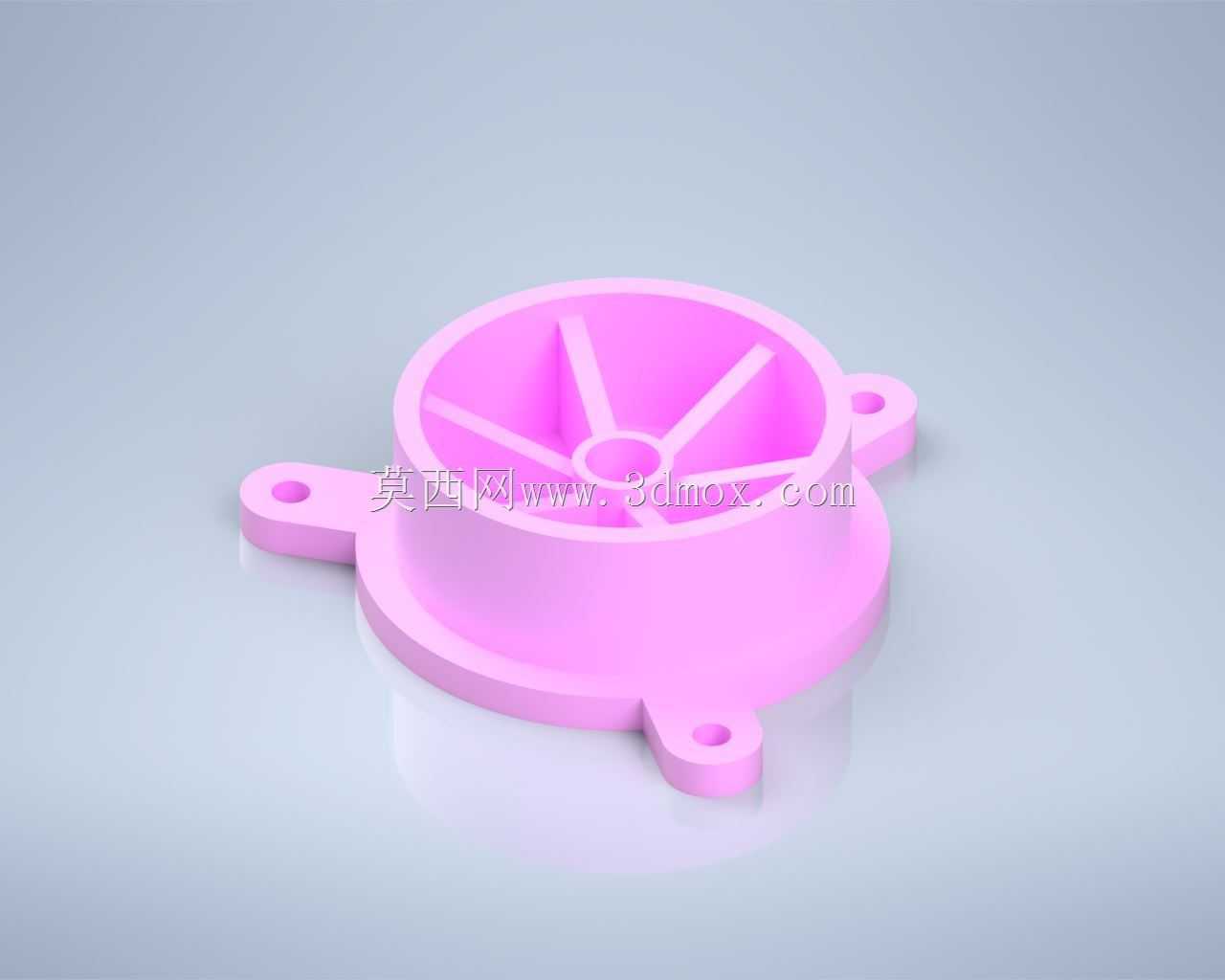

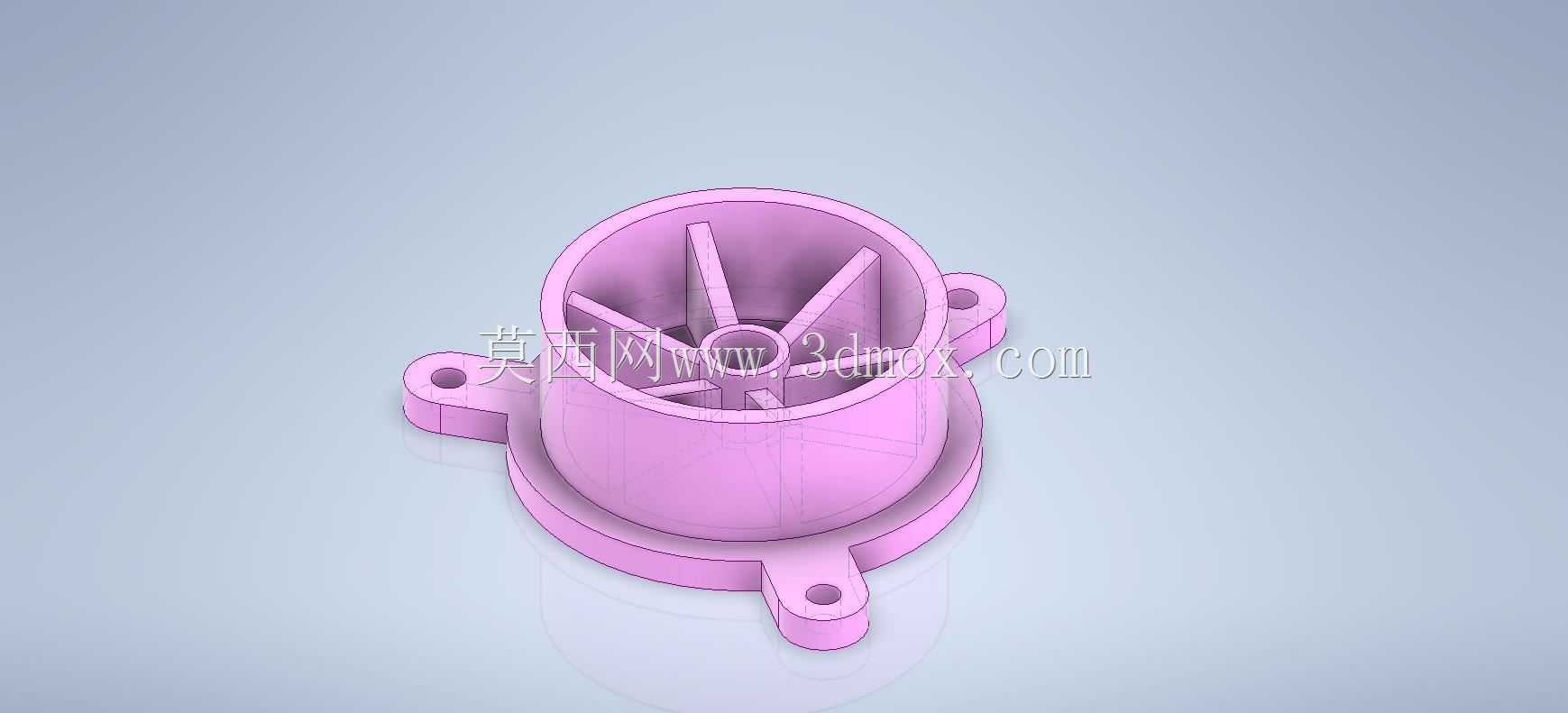

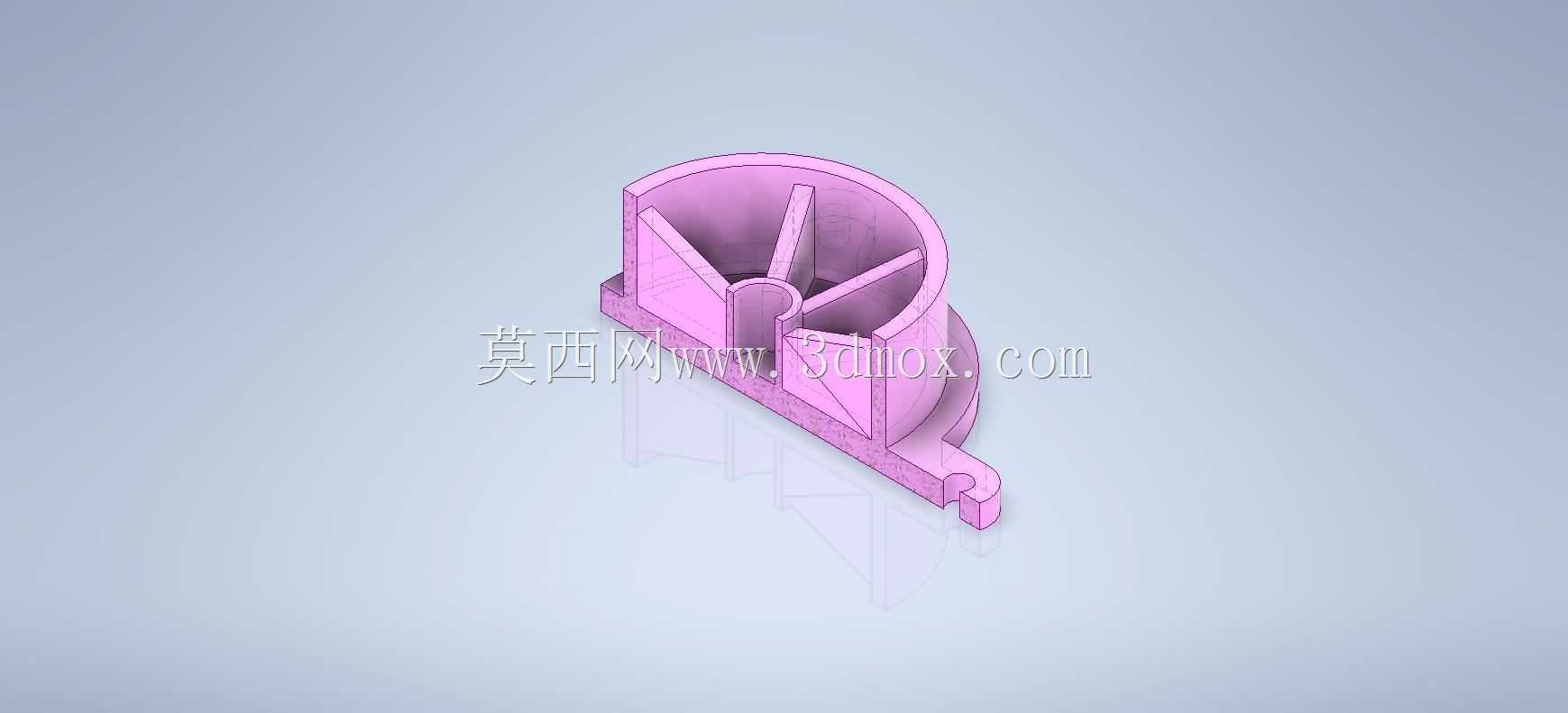

　　再讲功能特性，这个构件主体是带台阶的圆筒结构，筒壁内侧做了六根径向分布的加强筋，筋位从中心的轴套位置一直延伸到筒体内壁，这个设计不是随便加的，一方面是当这个构件作为叶轮护罩的时候，筋位可以起到导流的作用，减少气流或者液流在腔体内的紊流，降低运行噪音；另一方面，筋位把中心轴套和外壁连为整体，能大幅提升筒体的径向抗变形能力，毕竟塑料件的壁厚如果做太厚，注塑的时候容易出现缩痕、翘曲，用薄壁厚加筋位的设计，既能保证结构强度，又能控制成型周期，减少材料用量。三个均匀分布的安装耳是带安装通孔的凸耳结构，耳片和筒体衔接的位置做了圆角过渡，避免应力集中，安装的时候可以用自攻螺丝或者螺栓穿过孔位，把整个构件固定在设备的安装面板上，三个安装点的布局相比两点固定更稳，不会出现绕安装轴转动的情况，相比四点固定又少了一个安装位的加工要求，降低装配时的孔位对齐难度，适合对安装精度要求不是极高的民用消费类产品。

　　设计思路上，做这个模型的时候首先要确定筒体的同轴度，中心轴套的内孔是用来穿转轴或者固定中心轴的，所以轴套的轴线必须和筒体的轴线完全重合，不然叶轮装上去之后会出现偏心转动，运行的时候震动大，噪音高，还会加速轴套的磨损。安装耳的位置是沿筒体周向120度均匀分布的，每个耳片的安装孔中心到筒体轴线的距离要完全一致，不然安装的时候会出现孔位错位，螺丝强行拧入会导致耳片开裂。筒壁的台阶结构是用来做配合定位的，台阶的高度和直径公差要和对接的零件匹配，比如和风机的上盖配合的时候，台阶可以插入上盖的对应凹槽里，不用额外做定位结构就能保证装配同轴度，减少装配调整的时间。内侧的筋位厚度要比筒体壁厚薄1/3左右，这是注塑件设计的基本要求，避免筋位和筒体衔接的位置出现缩痕，影响外观和结构强度，筋位的端部和中心轴套、筒体内壁的衔接位置都要做圆角过渡，减少应力集中，避免构件受冲击的时候从筋位衔接处断裂。

　　从安装边界来看，这类构件的整体外轮廓尺寸要适配安装空间，三个安装耳的外伸长度决定了安装所需的最小平面空间，安装孔的直径要匹配常用的紧固件规格，比如M3或者M4的螺丝，孔位周边的凸台厚度要保证螺丝拧紧的时候不会把耳片压裂，筒体的轴向高度要和内部容纳的叶轮或者转子尺寸匹配，不能出现内部零件和筒底或者端盖干涉的情况。中心轴套的内孔直径要和转轴的直径做间隙配合，保证转轴转动的时候不会卡滞，轴套的长度要足够，给转轴提供足够的支撑长度，减少转轴转动时的挠度，避免出现扫膛的情况。另外筒体底部的圆角过渡也很重要，一方面是注塑的时候方便脱模，减少顶出痕迹，另一方面如果是作为流体腔室的话，圆角可以减少流体在角落的滞留，避免杂质堆积在腔室底部。

　　实际建模的时候，这类零件最适合用参数化建模的方式来做，先绘制筒体的截面草图，旋转出主体结构，然后在基准面上绘制单个安装耳的草图，拉伸凸台之后做圆周阵列，三个安装耳一次性就能生成，保证位置度一致。内侧的筋位也是一样，先做单根筋的拉伸，然后沿中心轴线做圆周阵列，六根筋均匀分布，最后再对所有的锐边做倒圆角处理，添加安装孔的拉伸切除，整个建模过程逻辑清晰，参数调整方便，比如要改安装耳的数量、筋位的数量、筒体的直径高度，只需要修改对应的草图尺寸或者阵列参数就能快速更新模型，不用重新绘制特征，这也是参数化建模在这类通用结构件设计里的优势，后续做同系列不同尺寸的产品时，可以直接在这个模型基础上修改参数，大幅缩短设计周期。

　　很多初学者做这类练习件的时候，容易忽略筋位厚度和壁厚的比例关系，还有衔接位置的圆角处理，做出来的模型看着没问题，但是实际开模注塑的时候就会出现各种成型缺陷，要么是缩痕明显，要么是应力集中容易断裂，还有的会把安装孔的位置做的不均匀，导致装配的时候孔位对不上，这些都是实际生产里会碰到的问题，所以做这类练习的时候，不能只追求外形相似，还要结合注塑工艺、装配要求、实际使用的载荷情况来考虑结构设计的合理性，这样练出来的模型才能真正用到实际产品里，而不是只能做展示用的外观模型。
