工业传感类安装固定支架结构设计

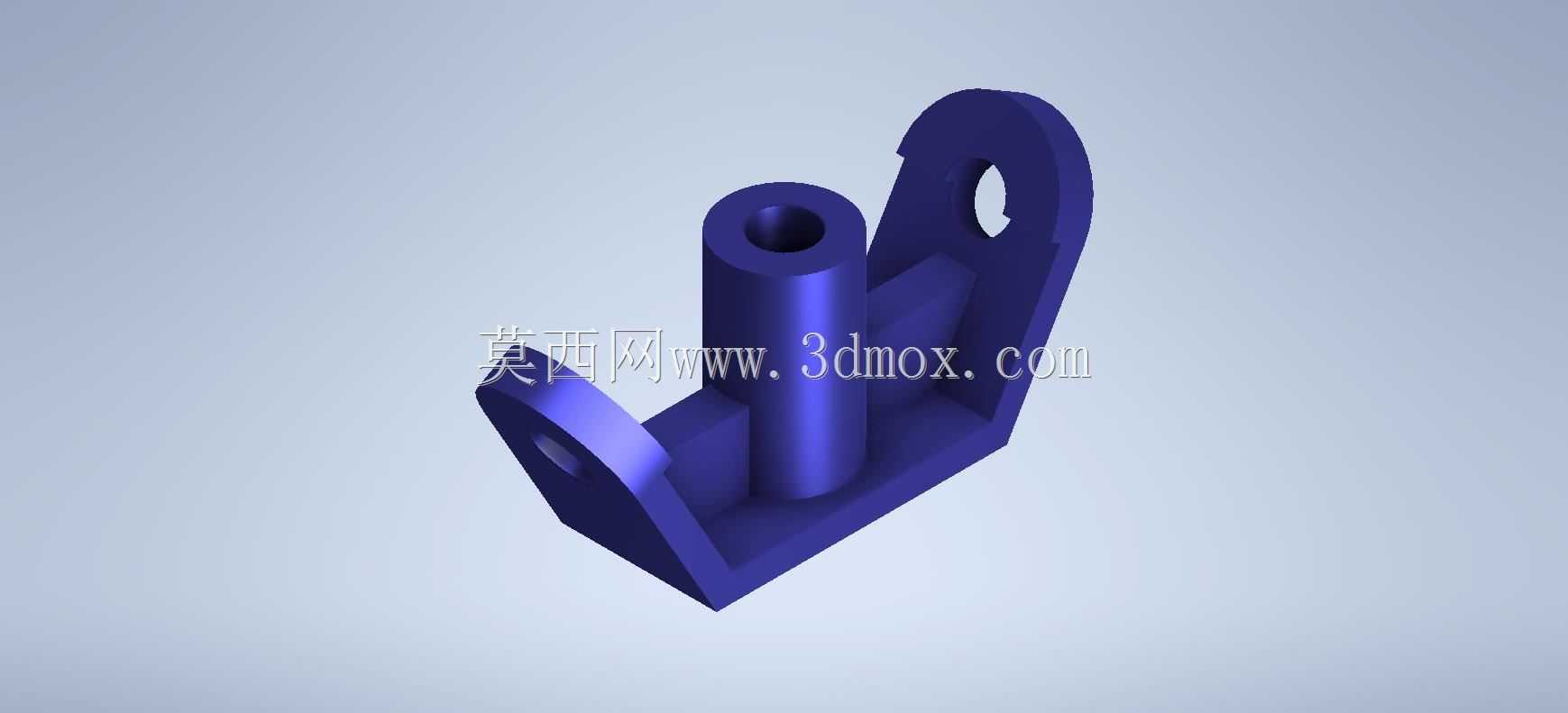

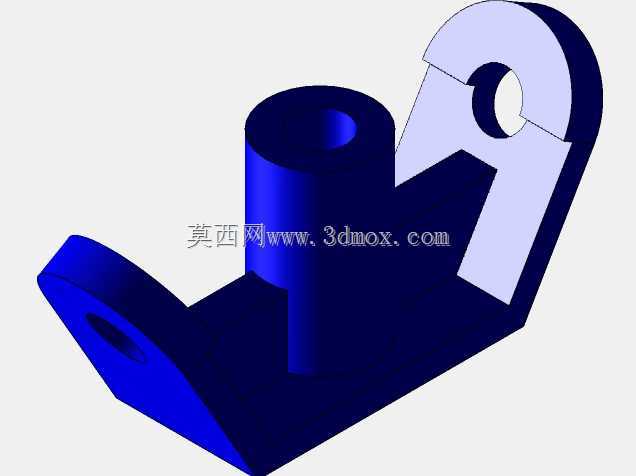

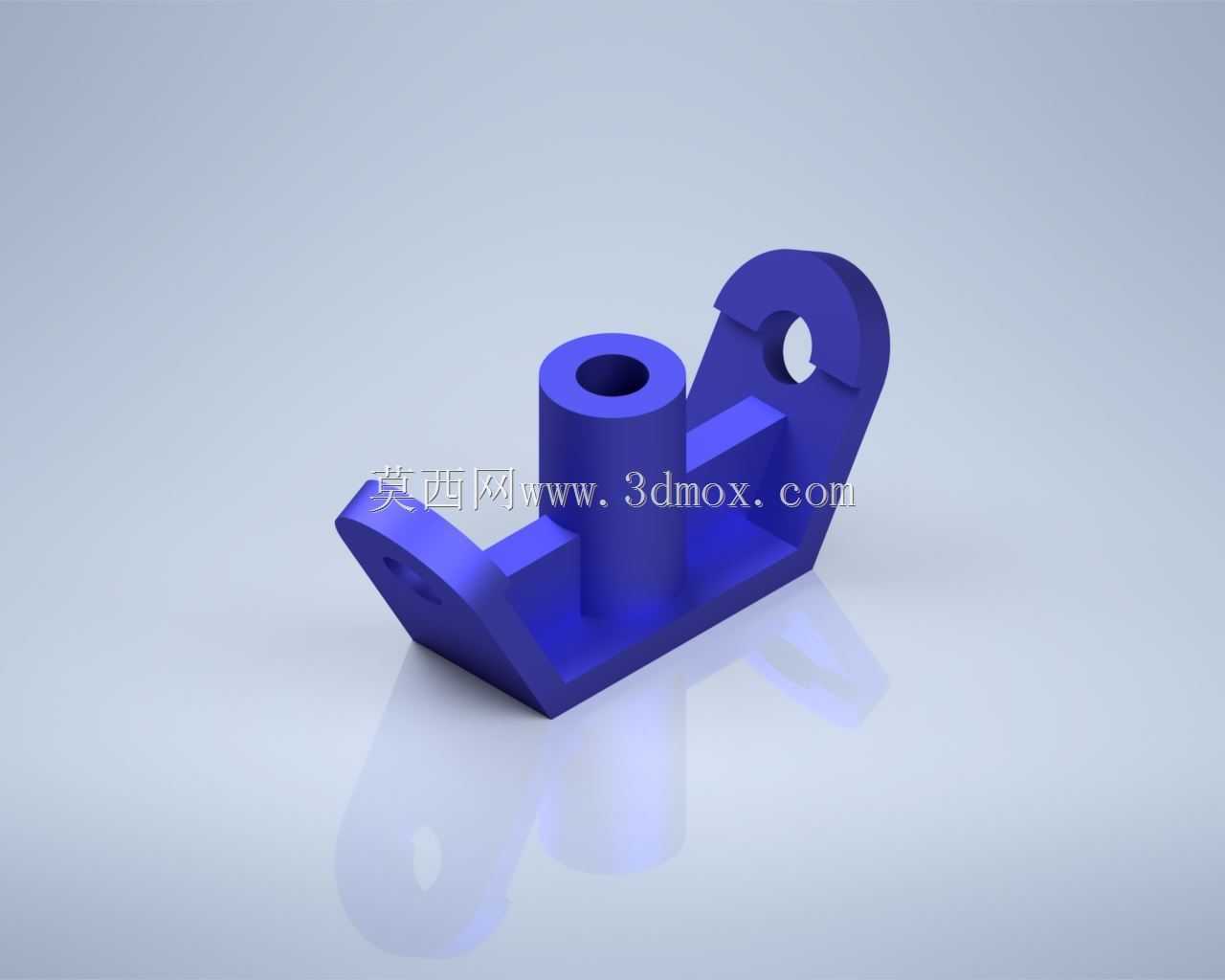

　　在工业自动化检测工位、小型机电设备的传感单元布设场景中，这类一体式安装固定支架是承担传感元件定位、载荷承载与安装适配的核心结构件，日常多应用在流水线工件到位检测、设备运行位置反馈、小型气动元件辅助定位的工位上，替代零散拼接的安装片组，减少装配累计误差。从结构功能来看，该零件采用一体化注塑或金属铣削成型的一体式构型，中部设置的带通孔圆柱凸台是核心的功能承载位，可直接穿装M3-M4规格的传感探头、导向轴或是小型紧定螺钉，通孔的同轴度公差控制在0.02mm以内，保证穿装部件的垂直定位精度，避免传感检测出现角度偏移。零件底部为平直的安装基准面，平面度要求控制在0.015mm范围内，可直接贴合设备铝型材安装面、工装板平面完成贴合固定，

　　无需额外加装调整垫片。两侧延伸的带孔安装耳分别承担不同的适配功能：一侧为带半圆开口的勾型耳座，可快速卡装在直径6-8mm的设备圆杆、导向光轴上，实现无拆卸快速挂装调整；另一侧为带沉孔的平直安装耳，可穿装内六角螺栓完成刚性锁附，两种安装结构集成在同一零件上，可适配不同的设备安装场景，无需单独更换支架。设计过程中优先考虑了安装边界的适配性，零件整体横向安装跨度控制在45mm范围内，纵向高度不超过22mm，厚度方向最大尺寸为18mm，不会占用过多设备内部的布设空间，可在狭小的设备腔体内完成安装。中部圆柱凸台的高度设置为12mm，既保证穿装部件有足够的咬合长度，不会出现受力歪斜，也不会因为凸台过高与周边运动部件产生干涉。

　　两侧安装耳的孔位中心距预留了3mm的调整余量，可适配安装孔位存在小幅偏差的现场装配场景，降低现场配钻、修磨的工作量。结构的加强设计做了隐蔽化处理，在圆柱凸台与底部安装基面的衔接位置设置了R2的过渡圆角，同时在安装耳与主体衔接的位置做了加厚筋条处理，筋条厚度为2.5mm，既保证零件在承受15N以内的侧向载荷时不会出现断裂变形，也不会因为额外加设外凸的加强筋导致零件外形出现过多棱角，减少安装过程中剐蹭线缆、操作人员手部的风险。零件的边角位置全部做了R0.8的倒钝处理，没有尖锐的飞边棱角，符合工业机械零件的安全设计要求。实际应用中，这类支架可适配漫反射式光电传感器、小型接近开关、微型导向轴座等多种小型工业元件的安装固定，

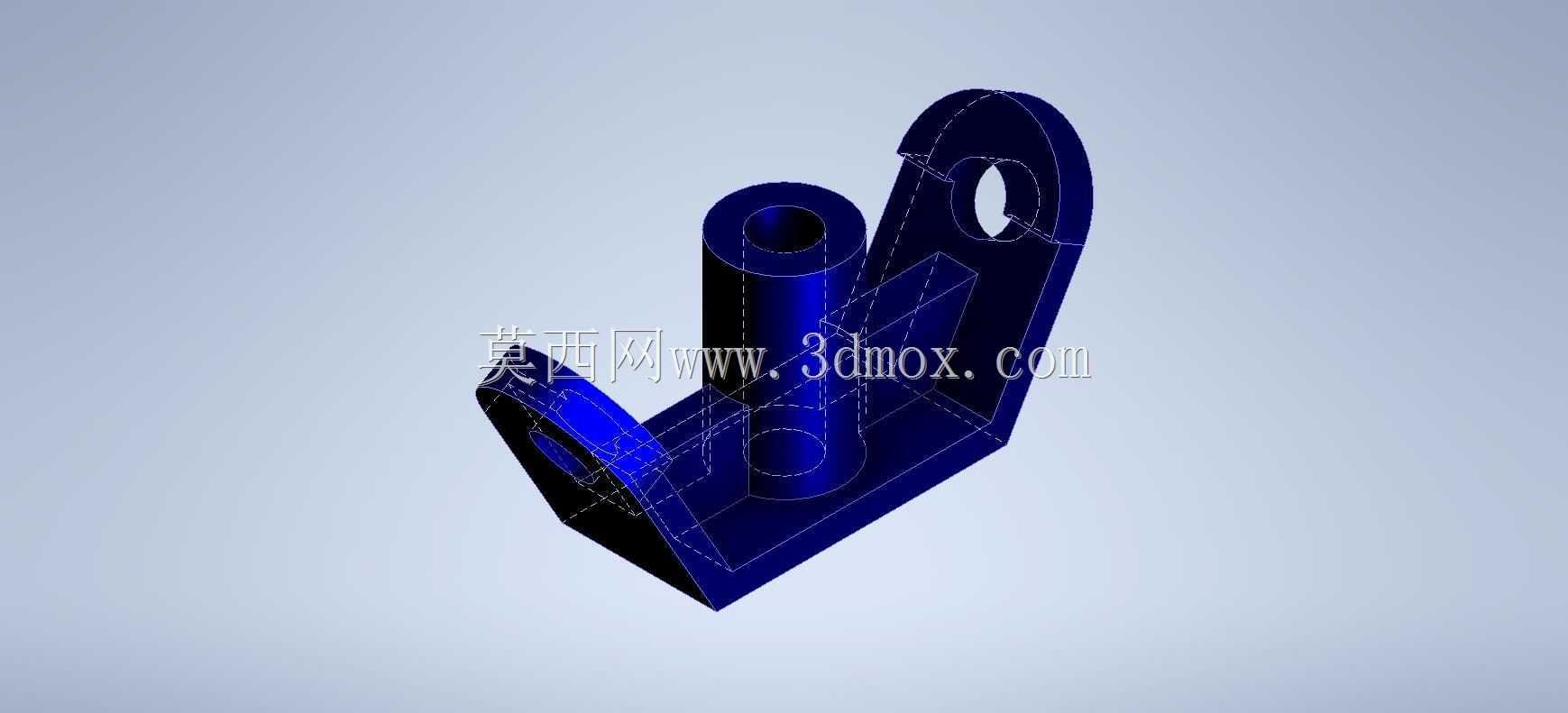

　　相比传统的L型角码拼接结构，一体化的构型减少了装配环节的零件数量，单工位的装配时间可缩短40%左右，同时整体的结构刚性更好，长期运行在有小幅振动的设备上也不会出现定位偏移，保证传感检测的稳定性。建模过程中对安装孔的沉头深度、通孔的拔模角度都做了适配工艺的设置，如果采用注塑工艺生产，拔模角度设置为1.5°，可直接开模量产；如果采用铝合金铣削加工，所有加工面的走刀路径都可通过三轴机床一次装夹完成，无需二次翻面找正，加工工序简单，量产成本可控。在安装适配性上，底部基准面的粗糙度要求为Ra1.6，保证贴合安装时的接触面积足够，锁附螺栓后不会出现倾斜；两侧安装孔的位置度公差控制在0.05mm以内，可兼容同系列不同型号传感元件的安装尺寸互换，降低备件储备的品类数量。
