T型开槽圆柱端定位连接销轴结构

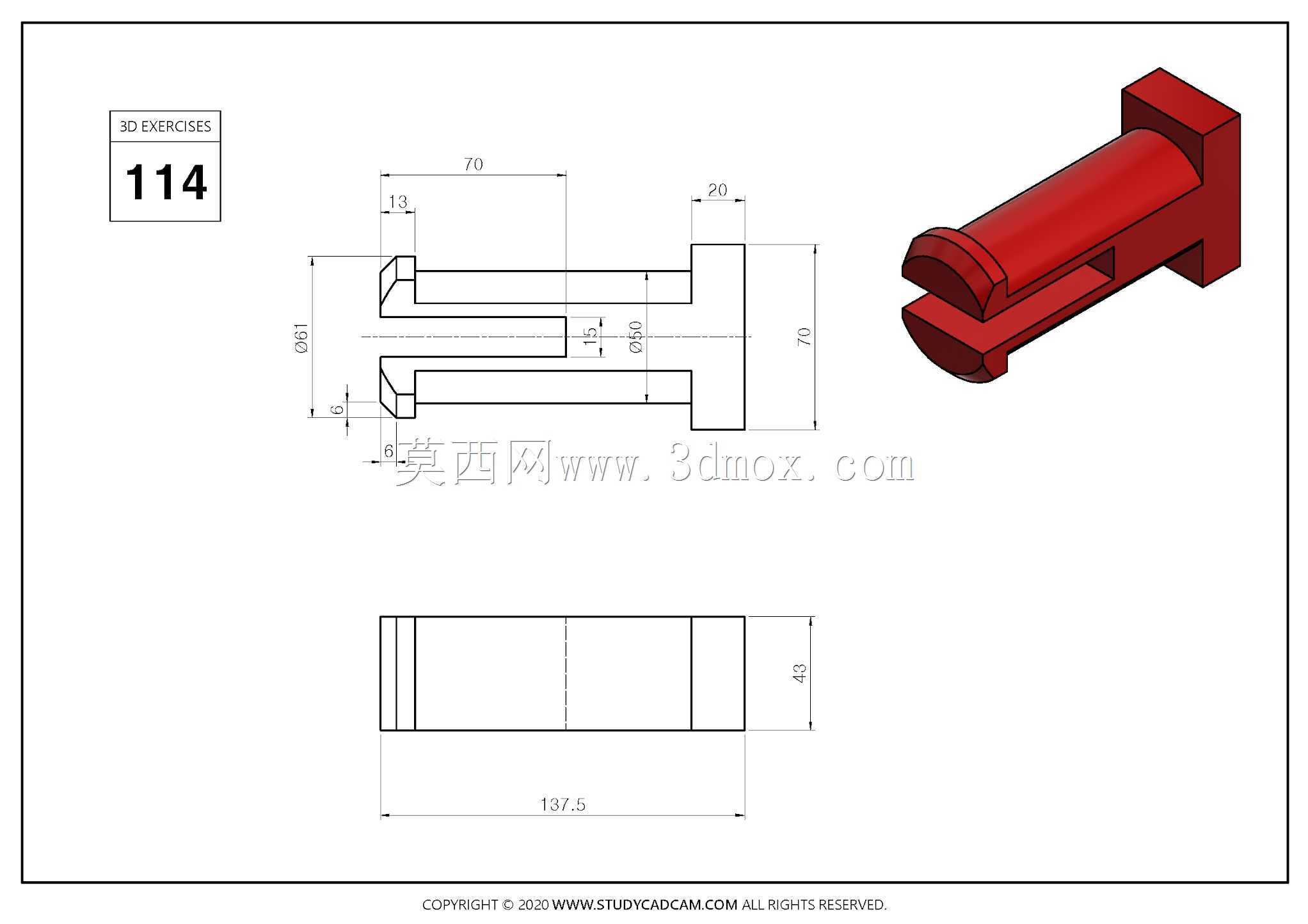

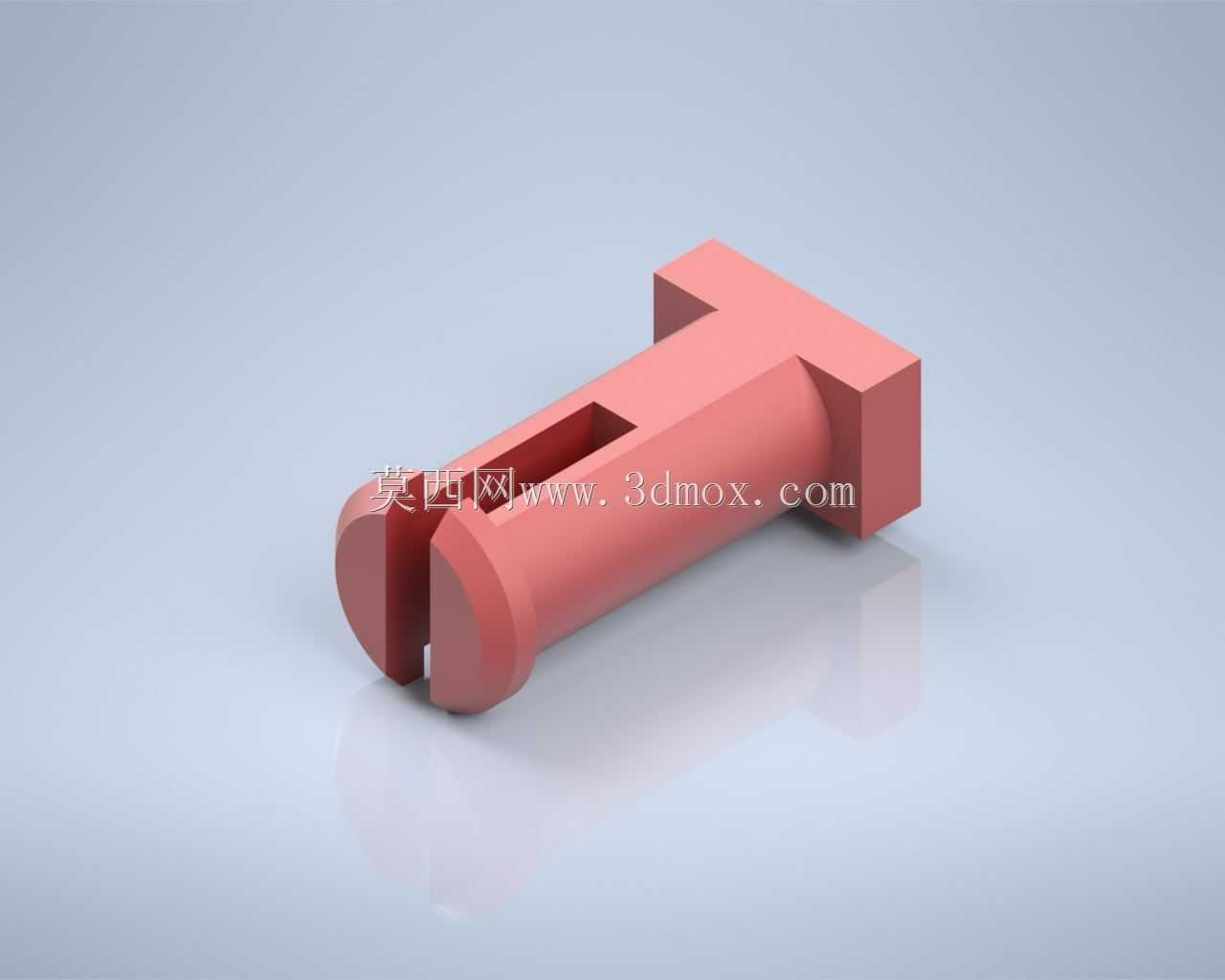

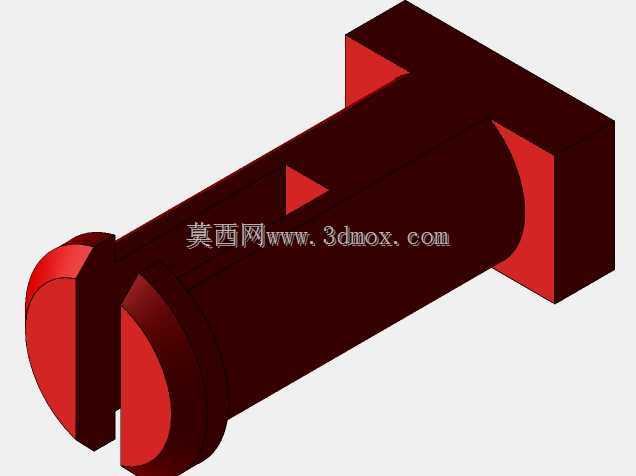

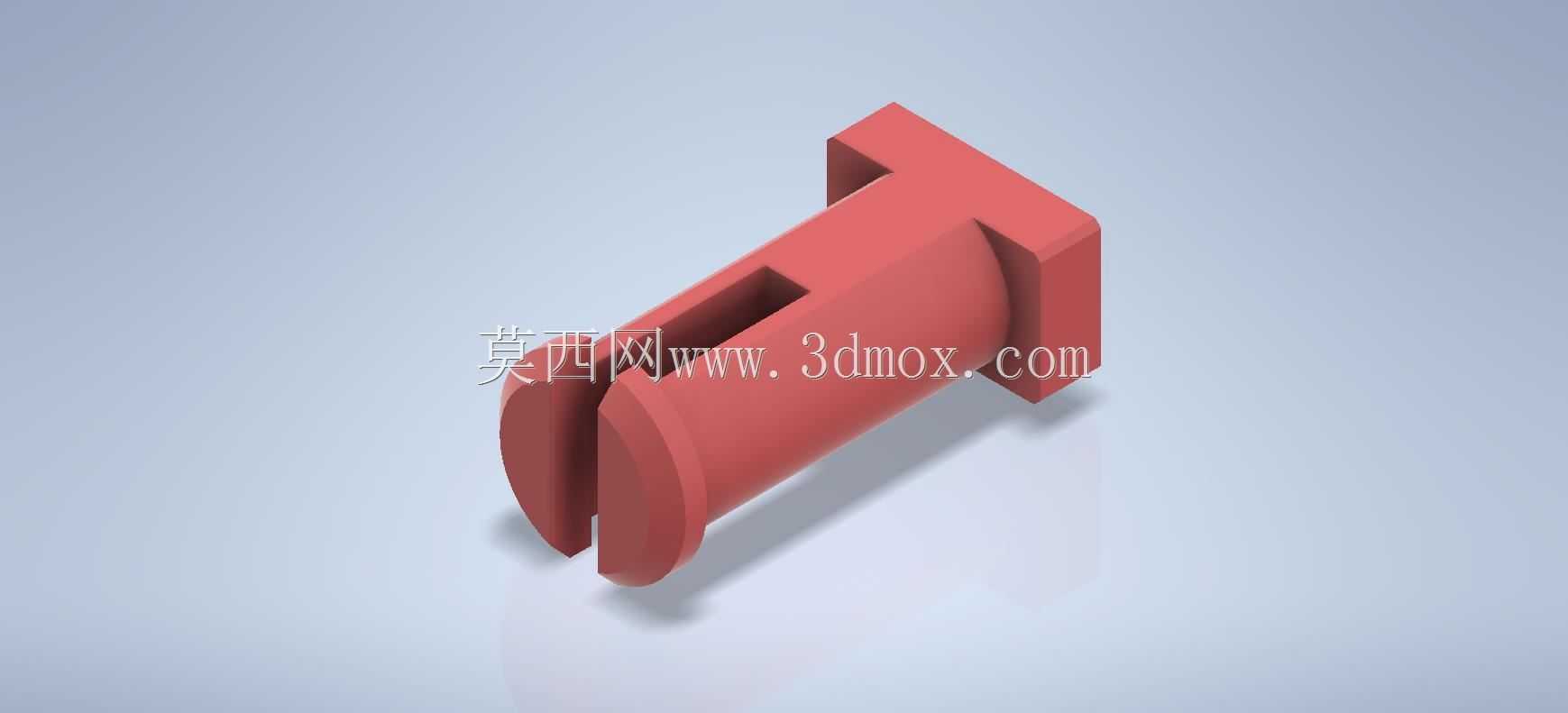

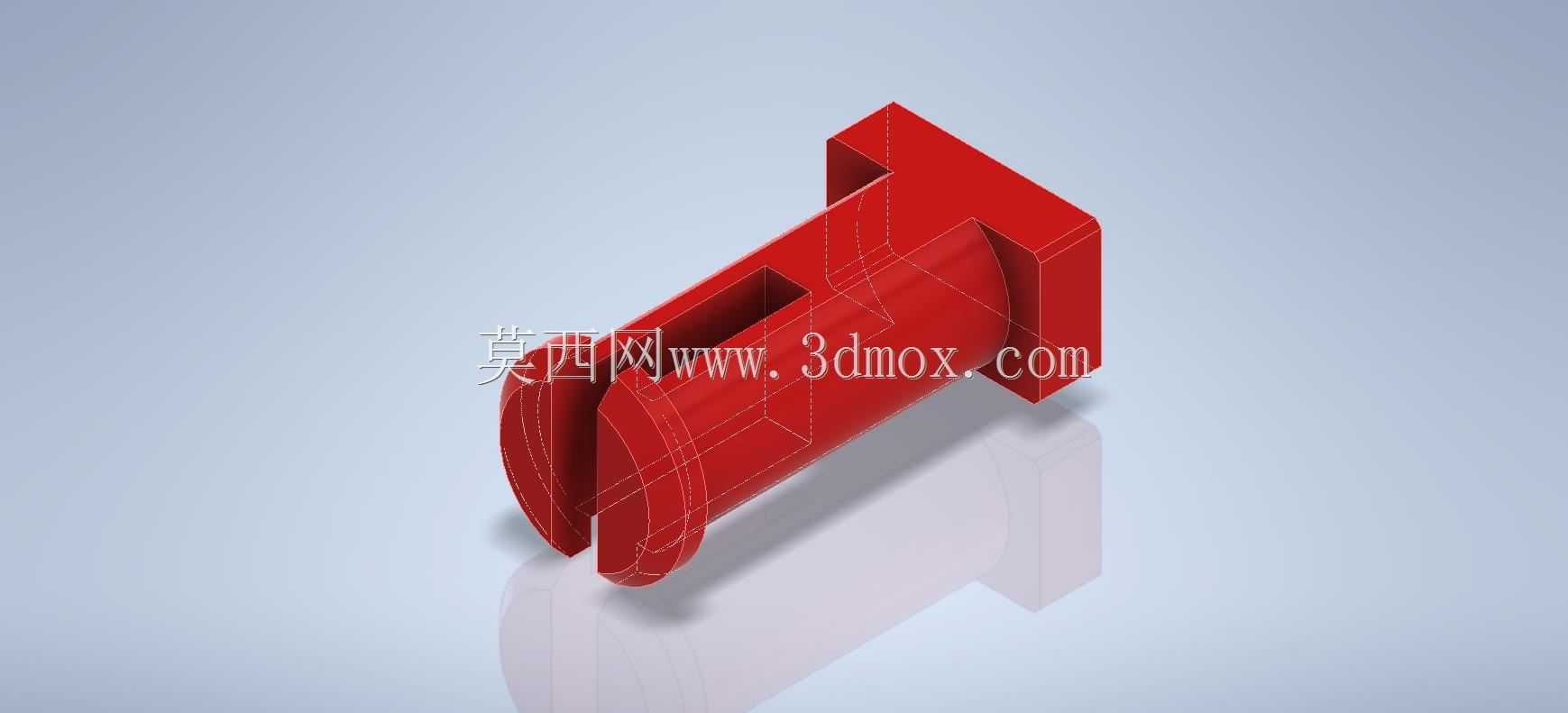

　　这类带开槽的T型圆柱端销轴，在轻工自动化输送线、小型工装夹具的定位锁紧环节应用十分广泛，很多人做建模练习时容易忽略它的实际安装边界，只照着外形拉凸台，最后做装配干涉检查时才发现配合公差留得不合理。先从安装场景说，这类零件通常是穿入型材或者安装板的预制孔内，T型的头部卡在安装面的沉台里，防止销轴整体转动或者轴向窜动，圆柱端的开槽是用来配合卡簧或者拨叉结构，实现快速装拆，不需要额外拧紧紧固件，在需要频繁更换工位定位块的工装里，这种结构比普通圆柱销的拆装效率高至少三倍。做结构设计的时候，首先要明确头部的厚度要和安装板的沉台深度匹配，留0.1到0.2mm的间隙，避免头部凸出于安装面干涉其他运动部件，圆柱部分的直径公差一般选h7，

　　和安装孔的H8公差配合，既能保证滑动顺畅，又不会因为间隙过大出现定位偏移。很多新手建模的时候会把圆柱端的开槽位置开得太靠近根部，实际使用的时候开槽位置如果距离头部端面太近，卡簧装入后受力点靠近应力集中的根部，反复拆装几次就容易出现根部断裂的问题，正常设计时开槽的内侧边缘要距离头部结合面至少1.5倍的销轴直径，保证受力段有足够的强度储备。再看外形的尺寸边界，整个零件的总长度要根据穿过的叠层零件总厚度来定，圆柱端露出安装面的长度要刚好能让卡簧完全卡入开槽，不能留太长的外露段，不然运动过程中容易剐蹭周边的管线或者其他运动构件，也不能留太短，不然卡簧装配不到位，设备运行震动时容易脱落造成定位失效。圆柱端的圆弧头设计不是为了好看，

　　是为了装配的时候能快速导入安装孔，不需要精确对孔就能顺利穿入，在自动化设备的快换机构里，这个导入圆弧的半径一般取圆柱直径的0.2倍，太大的话会减小圆柱配合段的有效长度，太小的话导入效果差，装配时容易卡滞。中间的矩形开槽是用来和配套的滑块或者拨杆配合，实现销轴的轴向推拉动作，做这个槽的时候要注意槽的两个侧壁要和销轴的轴线平行，槽宽的公差选H9，和配合的拨叉之间留0.05到0.1mm的间隙，避免滑动的时候出现卡涩，槽的底部要做圆角过渡，不能做成直角，直角处的应力集中会让销轴在受侧向力的时候从槽底开裂。实际建模的时候，很多人会直接用拉伸切除做这个槽，忽略了槽口的倒角，实际加工的时候槽口必须做0.2mm的C角，去除加工毛刺，

　　不然装配的时候毛刺掉落到配合面里会加剧零件磨损，甚至造成销轴卡死。这类销轴一般用45号钢加工，表面做发黑处理防锈，不需要太高的硬度，因为它主要起定位和连接作用，不是承受冲击载荷的传动件，除非是用在高震动的冲压设备工装里，才会选用40Cr调质处理，表面硬度做到HRC28-32，提升抗疲劳强度。做装配验证的时候，要重点检查三个位置的干涉：一是T型头部和沉台的配合间隙，二是开槽位置和卡簧、拨叉的配合行程，三是圆柱端导入圆弧和安装孔的对中情况，很多时候建模看起来没问题，实际装配时因为导入圆弧的圆心和销轴轴线不同心，会出现穿入卡顿的问题，这也是新手做练习时容易忽略的形位公差要求，圆柱端的圆柱度要控制在0.02mm以内，头部的下端面和销轴轴线的垂直度要控制在0.03mm以内，不然锁紧后销轴会出现歪斜，导致定位精度超差。
