半圆对装式管道固定管夹结构设计

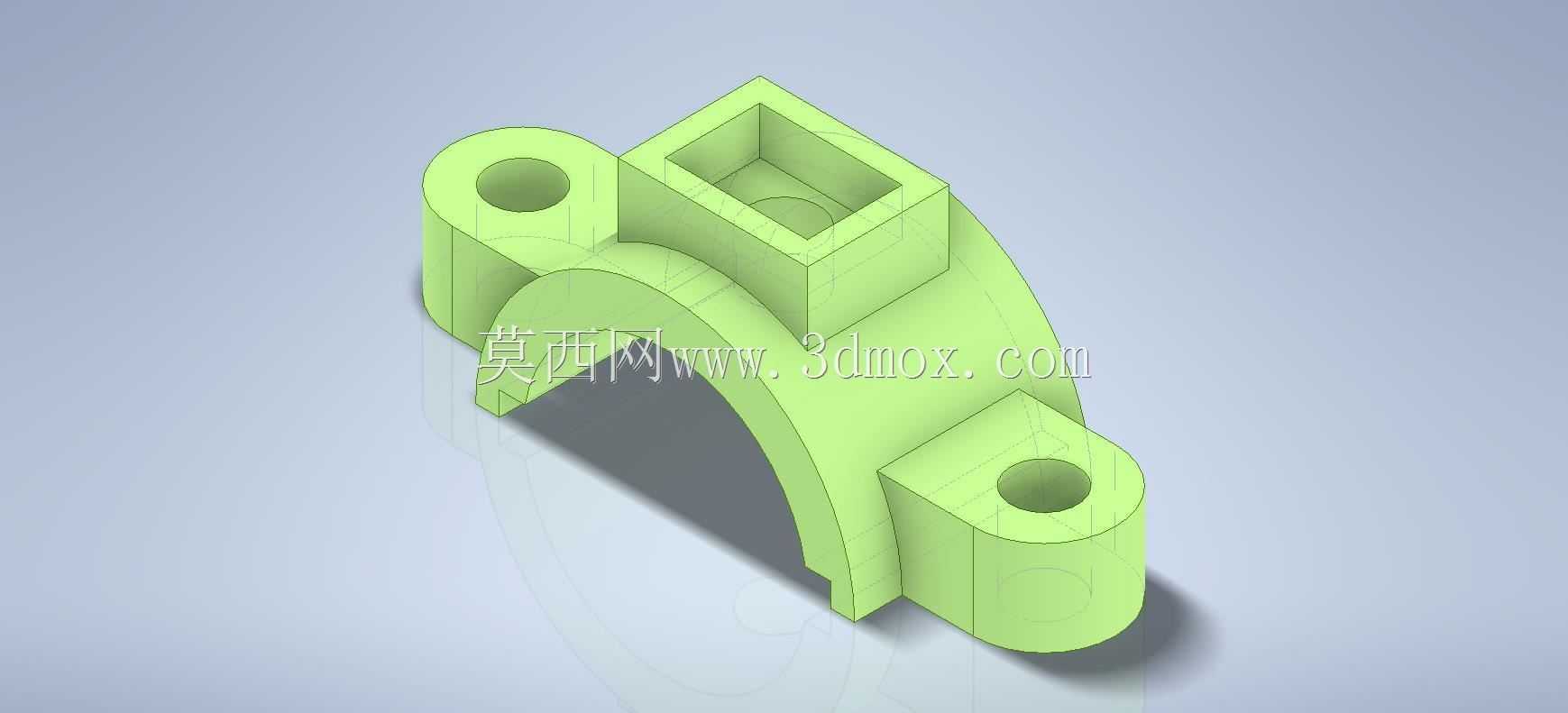

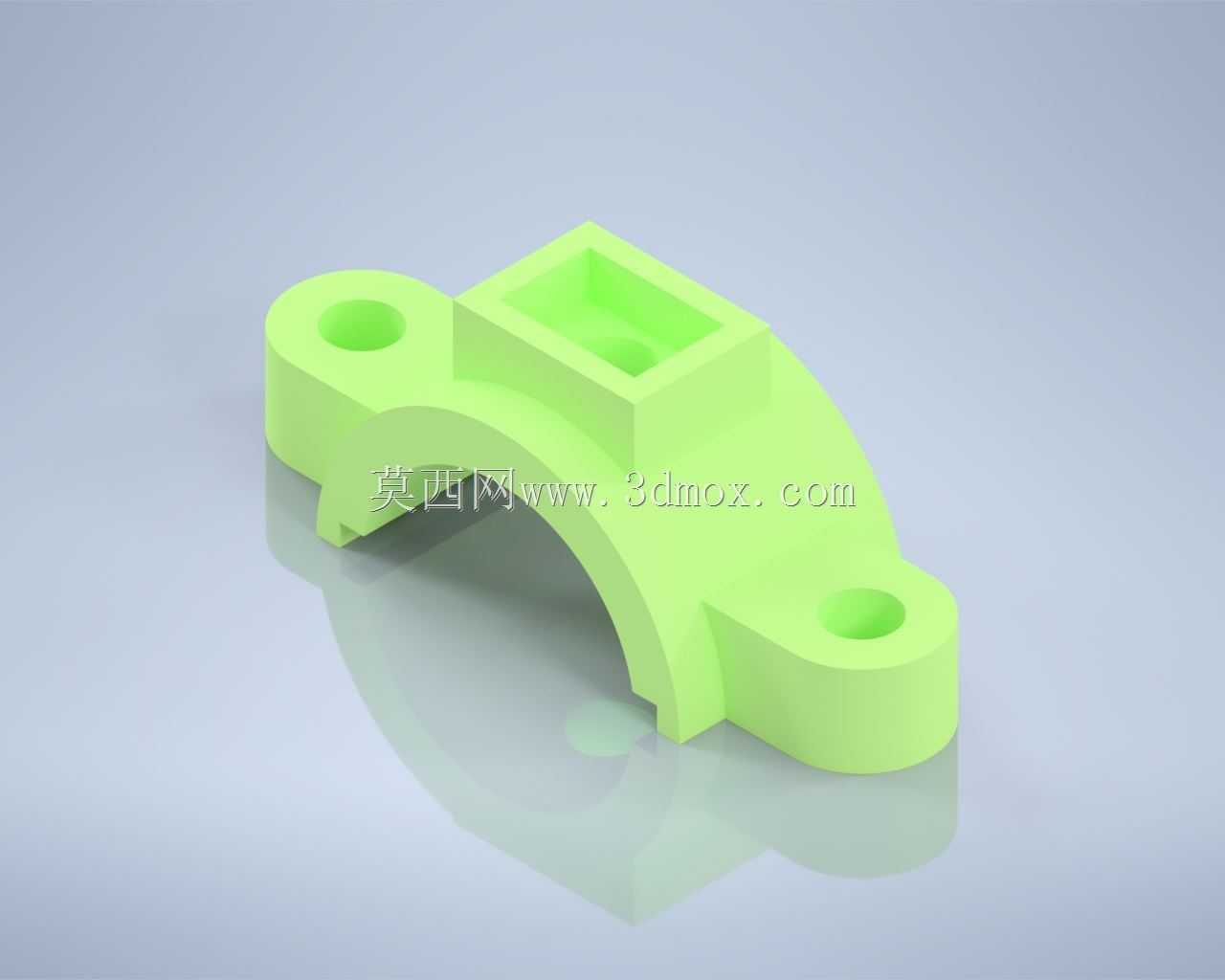

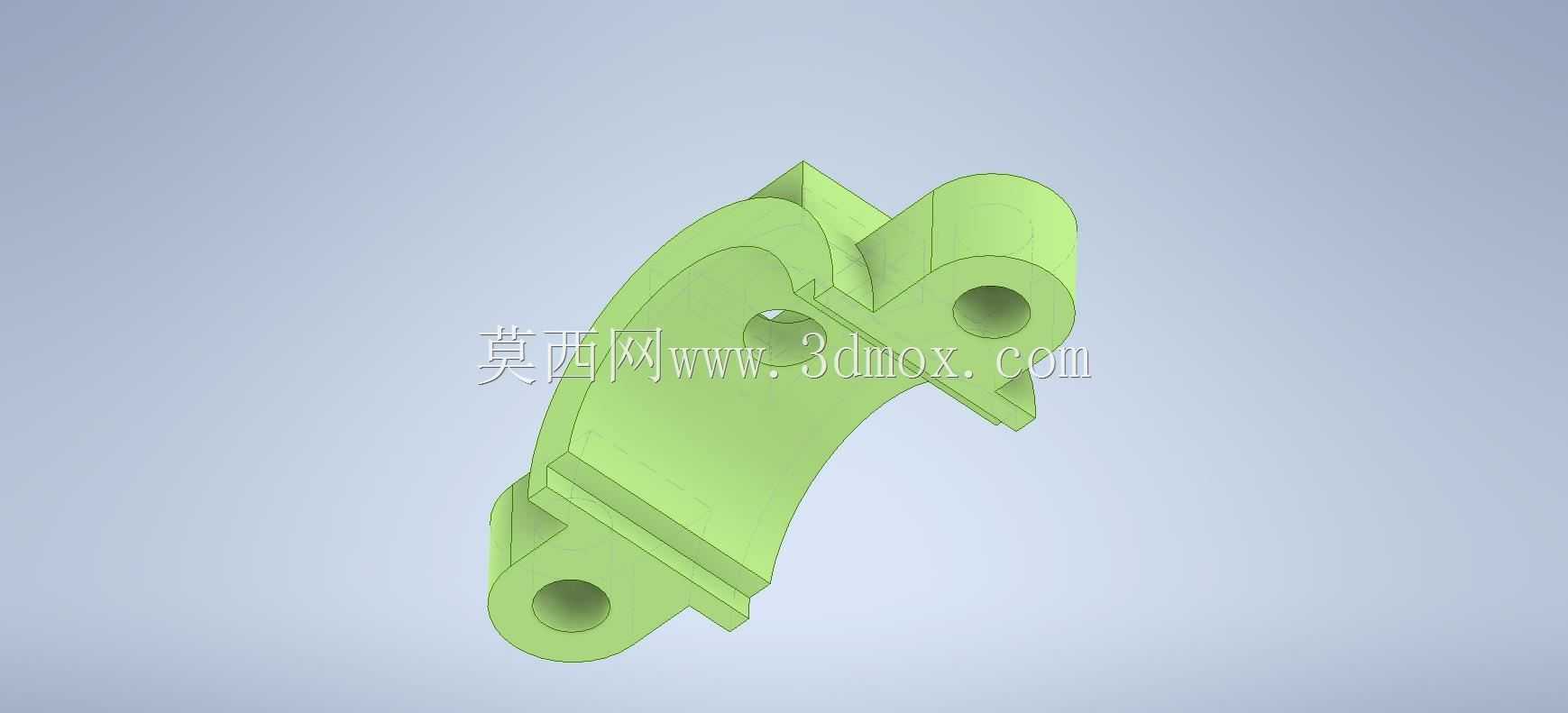

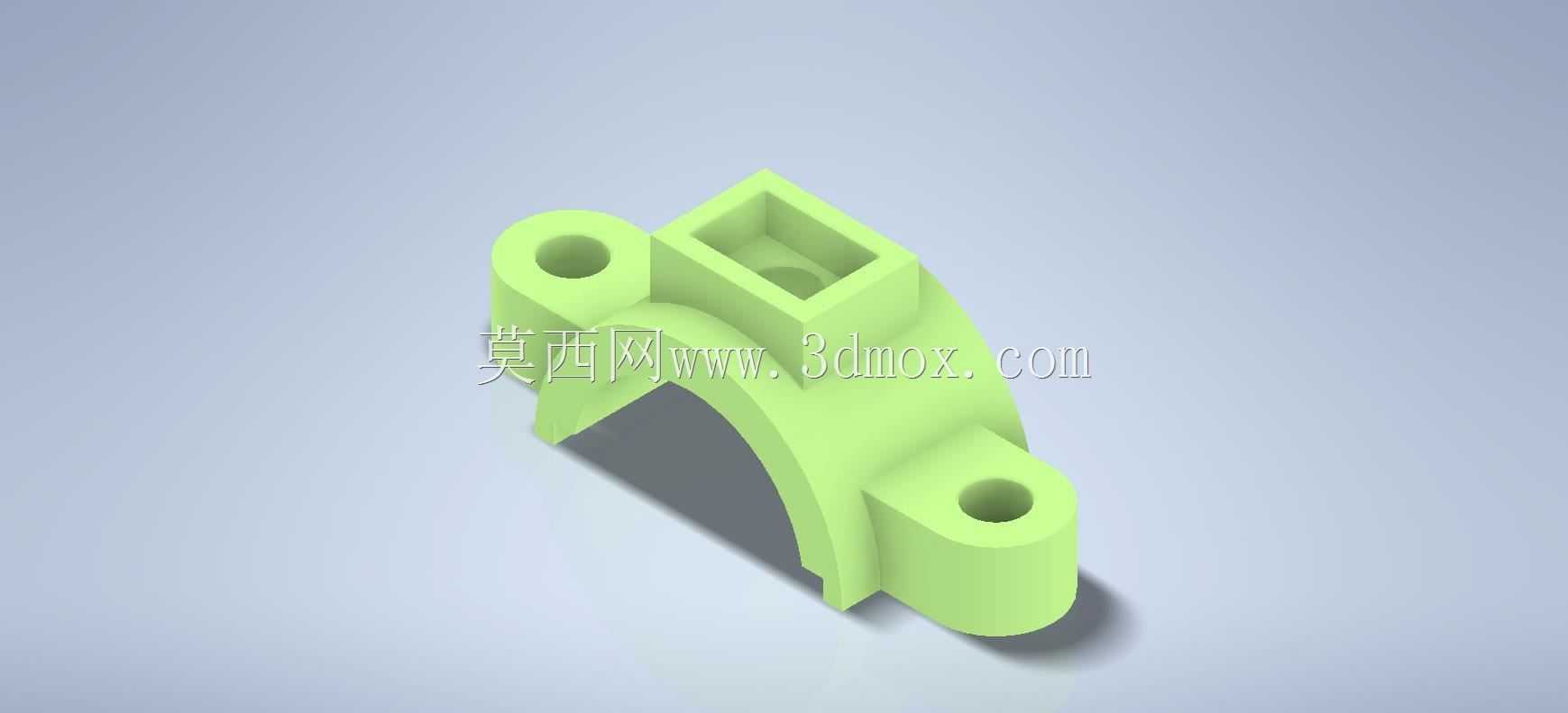

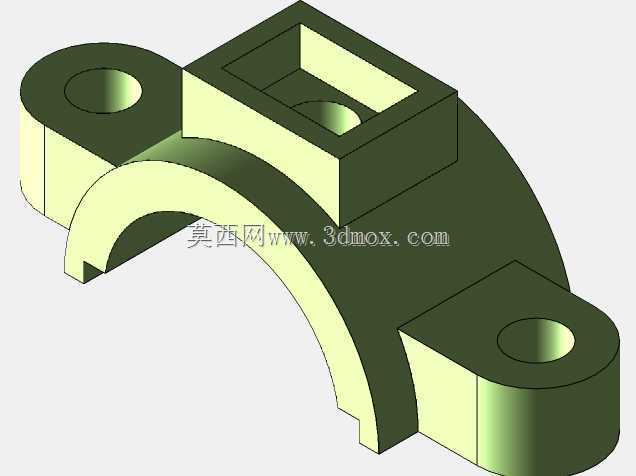

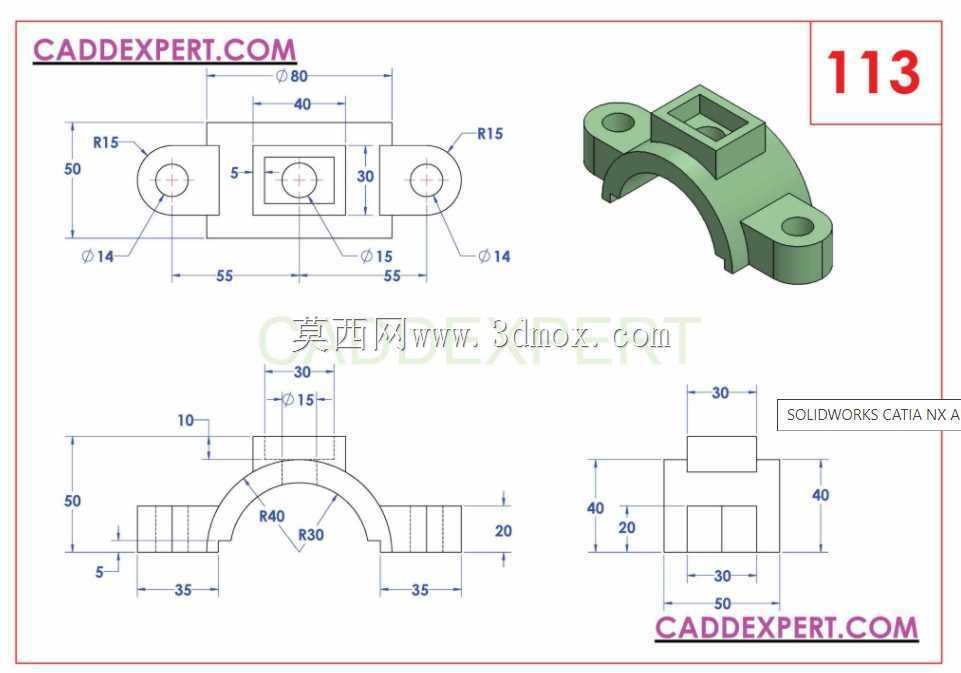

　　在流体输送管路布设、气动液压系统装配、小型设备内部管线排布场景中，这类半圆对开式管夹是应用频次极高的紧固连接件，核心作用是将不同管径的硬质管路牢牢固定在安装基面，避免设备运行过程中管路受振动、介质冲击出现位移、松脱甚至接口渗漏的问题。和常见的全包裹式管箍、卡扣式管卡不同，这款管夹采用下半圆承托+上半块压合的分体结构，下半部分的弧形内面直接贴合管道外壁，两侧延伸出带安装孔的耳板，上半部分的块状结构既承担压合限位的作用，也预留了足够的结构强度来抵消管路运行时产生的径向窜动。从结构设计逻辑来看，这款管夹的两个安装孔采用对称布局，孔位中心距经过适配常规安装螺柱的间距设定，安装时无需额外调整对位，直接将下半部分的弧形面托住待固定管道，

　　再通过两个螺栓穿过耳板孔锁紧到安装基板上，就能完成单点位的管路固定，上半部分的矩形凸台结构并非冗余设计，一方面是增加压合面的结构厚度，避免长期锁紧应力下出现压合面变形导致的夹持力衰减，另一方面也可以在多管并排布设时，作为相邻管夹的限位靠面，减少管路排布时的间距调整工作量。从安装边界来看，这款管夹的弧形夹持面适配特定外径的圆形硬质管路，整体安装后突出安装基面的高度经过优化，不会占用过多的设备内部装配空间，耳板上的安装孔为光孔设计，适配常用的内六角圆柱头螺栓或者十字槽盘头螺栓，锁紧时螺栓的压紧力直接作用在耳板平面，不会对夹持弧形面产生额外的形变拉扯，能长期保持稳定的夹持力。在实际工程应用中，这类管夹常被用在小型自动化设备的气动管路固定、

　　实验台的流体管路排布、小型液压站的油管定位场景，相比塑料卡扣式管卡，它的结构强度更高，能承受更大的管路振动载荷，相比全环绕式的重型管夹，它的体积更小，安装拆卸更便捷，日常维护时只需松开一侧螺栓就能转动管夹调整管路角度，无需完全拆下紧固件。设计过程中，弧形夹持面的曲率是核心参数，曲率半径和待夹持管道的外径保持极小的间隙配合，既保证安装时管道能顺利卡入弧形槽，又能在螺栓锁紧后让整个弧形面均匀贴合管道外壁，避免局部应力集中压伤薄壁管路，同时耳板的厚度经过受力校核，在额定锁紧力矩下不会出现弯曲变形，上半部分的矩形结构和下半圆的衔接处做了圆弧过渡，避免应力集中导致的结构断裂，长期在带振动的工况下使用也不会出现结构开裂的问题。

　　在管路布设的实际作业中，这类管夹的固定点位间距通常根据管路的材质和输送介质的压力调整，硬质PVC管路、金属气管的固定点位间距可以适当放大，输送压力流体的液压油管则需要加密固定点位，这款管夹的结构强度完全覆盖常规中低压管路的固定需求，安装时不需要额外加装缓冲垫片，夹持面的光滑度足够，不会刮伤管路外壁的防护层。和市面上常见的一体式管夹不同，这种分体式结构的管夹在后期管路维护时优势明显，当需要更换某一段管路时，不需要将整排管路全部抬升拆下，只需松开对应位置管夹的螺栓，取下上半部分的压块就能移出待更换的管段，大幅降低维护作业的工作量。从建模的细节处理来看，这款管夹的所有棱边都做了微小的倒角处理，既避免安装时锐边划伤操作人员，也能减少注塑或者机加工过程中的毛刺残留，安装孔的入口处做了沉孔设计，能让螺栓头完全沉入孔内，不会突出耳板表面，避免和周边其他零部件产生干涉。
