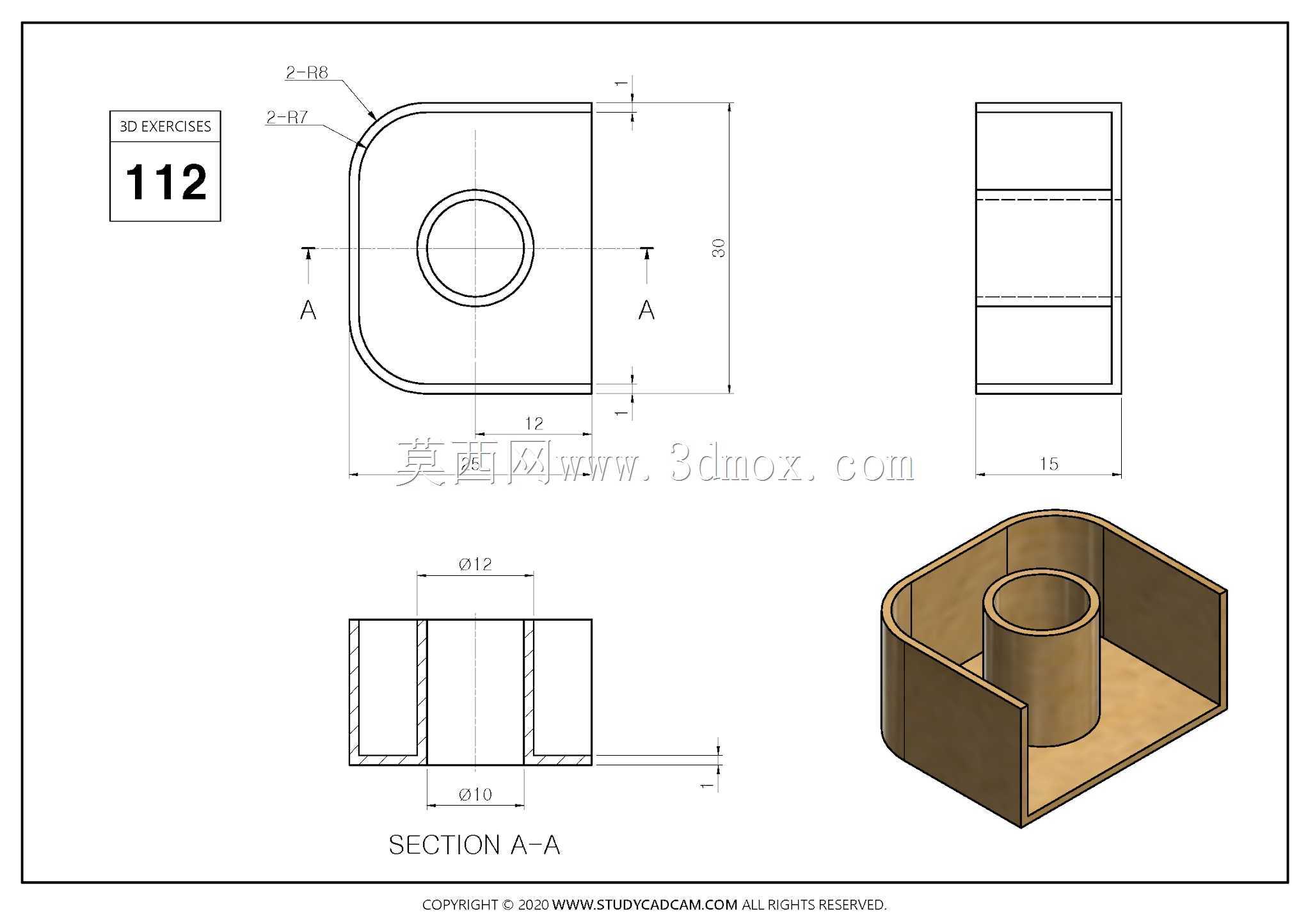

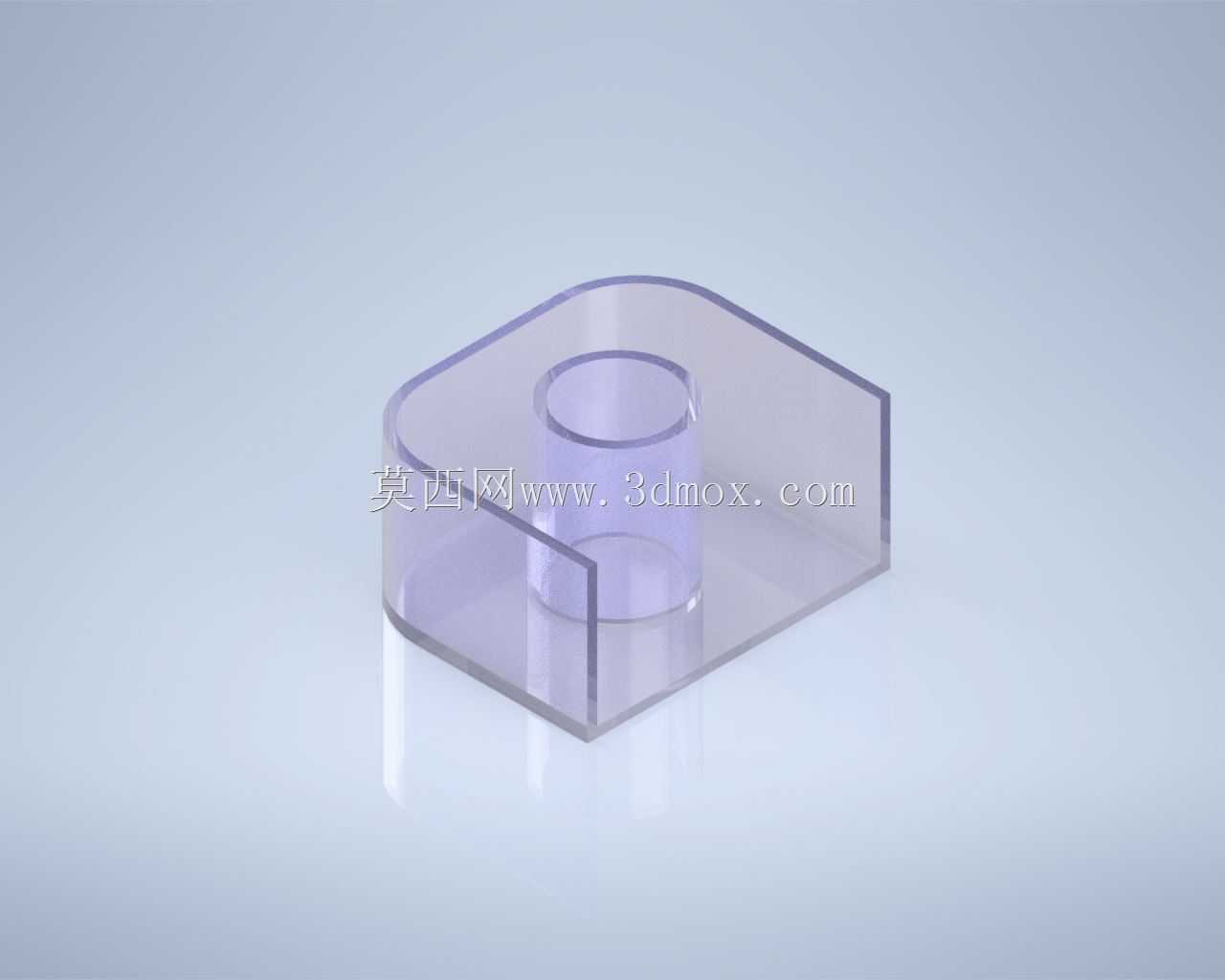

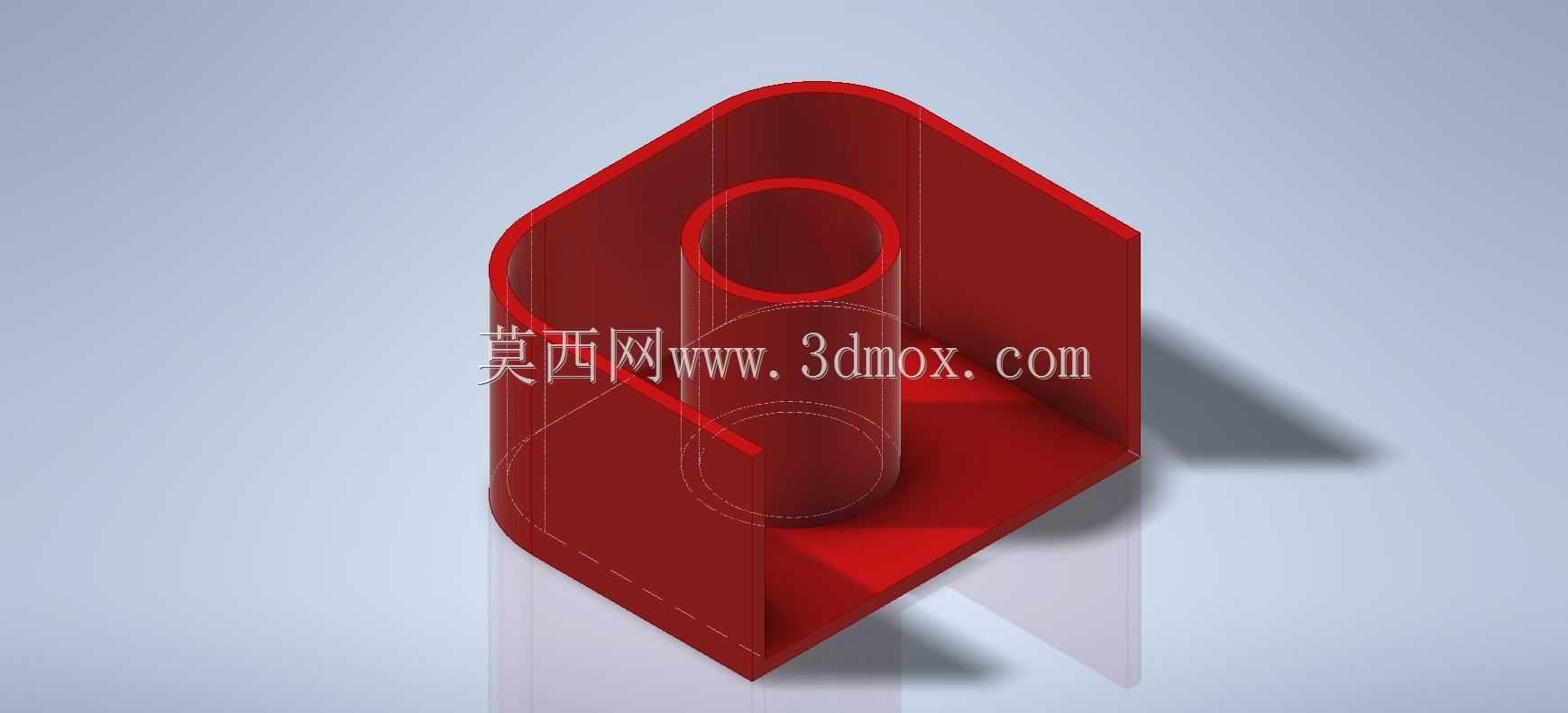

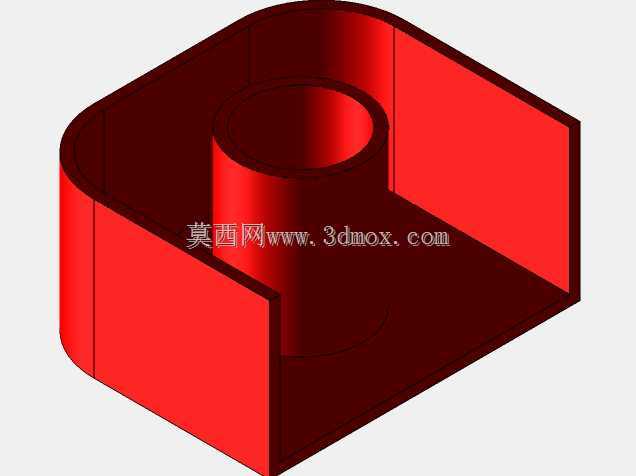

带内嵌圆柱腔的圆角透明基座结构

　　在日常的机械结构设计、教学实训以及小型功能部件的验证场景中，这类带内嵌圆柱腔的圆角透明基座是十分常见的基础结构载体，很多流体观测组件、小型传感器安装座、教学演示用的装配基体都会采用类似的结构逻辑。从实际使用的角度出发，这类基座首先承担的是定位与容纳的核心作用，中间的贯通圆柱腔可以直接穿装轴类零件、导柱或者流体管路，外围的圆角矩形基体则提供稳定的支撑面，避免尖锐棱角带来的应力集中问题，同时透明材质的选用可以让使用者直观观察到内部腔体的装配状态、介质流动情况，在教学演示、小型实验装置搭建的场景中，这种可视化的特性能大幅降低装配调试的难度，不需要额外拆解就能确认内部零件的对位是否准确。

　　从设计思路上看，这个结构的建模逻辑非常贴合常规机械零件的设计流程，首先是确定外部基体的轮廓边界，将矩形基体的四个直角做等半径圆角处理，一方面是消除锐边防止安装使用过程中划伤操作人员，另一方面也能减少注塑或者机加工过程中的边角应力缺陷，避免零件在受侧向力的时候从直角位置出现开裂。中间的圆柱腔采用同轴贯通的设计，腔体的轴线与基体的中心基准完全重合，保证装配的时候内部零件的受力均匀，不会出现偏载磨损的问题。在尺寸边界的考量上，这类基座的安装面通常会设置在底部的平整端面，整个基体的高度需要匹配内部穿装零件的配合长度，外部轮廓的长宽尺寸要预留足够的安装孔位空间，虽然这个练习模型没有做出安装孔，但实际工程应用中会在基体的四个圆角附近设置沉头安装孔，用来将基座固定在设备台面或者其他安装基准上，安装孔的位置需要避开中间圆柱腔的壁厚范围，保证钻孔的时候不会打穿腔体造成泄漏或者结构强度不足的问题。

　　实际应用中，这类结构如果用在传感器安装场景，透明的PC或者亚克力材质可以让光电类传感器的光路状态直接被观察到，不需要额外开设观测窗口，减少了二次加工的工序；如果用在流体实验的小装置里，圆柱腔可以直接作为流体的通流道，透明的壁面能清晰看到气泡、杂质的流动状态，方便实验人员记录数据。设计的时候需要特别注意圆柱腔与外部基体的壁厚均匀性，壁厚差过大会在注塑成型的时候出现缩痕、内应力集中的问题，尤其是透明材质件，壁厚不均会直接导致光线折射紊乱，影响观测效果，所以整个基体的外壁到圆柱腔内壁的壁厚要保持一致，圆角的半径也要和壁厚匹配，避免出现壁厚突变的区域。另外，基体顶部的边缘也做了微小的倒角处理，方便内部零件的装配导入，不会因为锐边刮伤配合零件的密封件或者表面涂层。

　　从建模练习的角度来说，这个结构涵盖了基础的拉伸、切除、圆角等常用建模命令，能帮助初学者快速掌握基准对齐、壁厚控制、特征顺序安排的基本逻辑，很多刚接触三维建模的设计人员都会从这类简单的腔体类零件入手，理解零件设计中功能优先、工艺匹配的核心思路——所有的特征都不是凭空添加的，圆角是为了降低应力、优化工艺，圆柱腔是为了实现容纳穿装的功能，透明材质的选用是为了满足观测需求，每一处结构都对应实际的使用要求。在实际的选型或者改型设计中，设计人员可以根据具体的使用场景调整圆柱腔的直径、基体的高度以及圆角的半径，如果需要承受更大的负载，可以适当增加基体的壁厚，或者在基体外部增加加强筋结构，如果是用于有密封要求的场景，可以在圆柱腔的端部设计密封槽，安装O型圈来实现介质密封，整个结构的拓展性很强，是非常典型的基础功能结构单元。
