带铰支座的L型安装固定支架结构

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612019
  • 带铰支座的L型安装固定支架结构
  • 带铰支座的L型安装固定支架结构
  • 带铰支座的L型安装固定支架结构
  • 带铰支座的L型安装固定支架结构
  • 带铰支座的L型安装固定支架结构
  • 带铰支座的L型安装固定支架结构
  • 带铰支座的L型安装固定支架结构
  • 带铰支座的L型安装固定支架结构

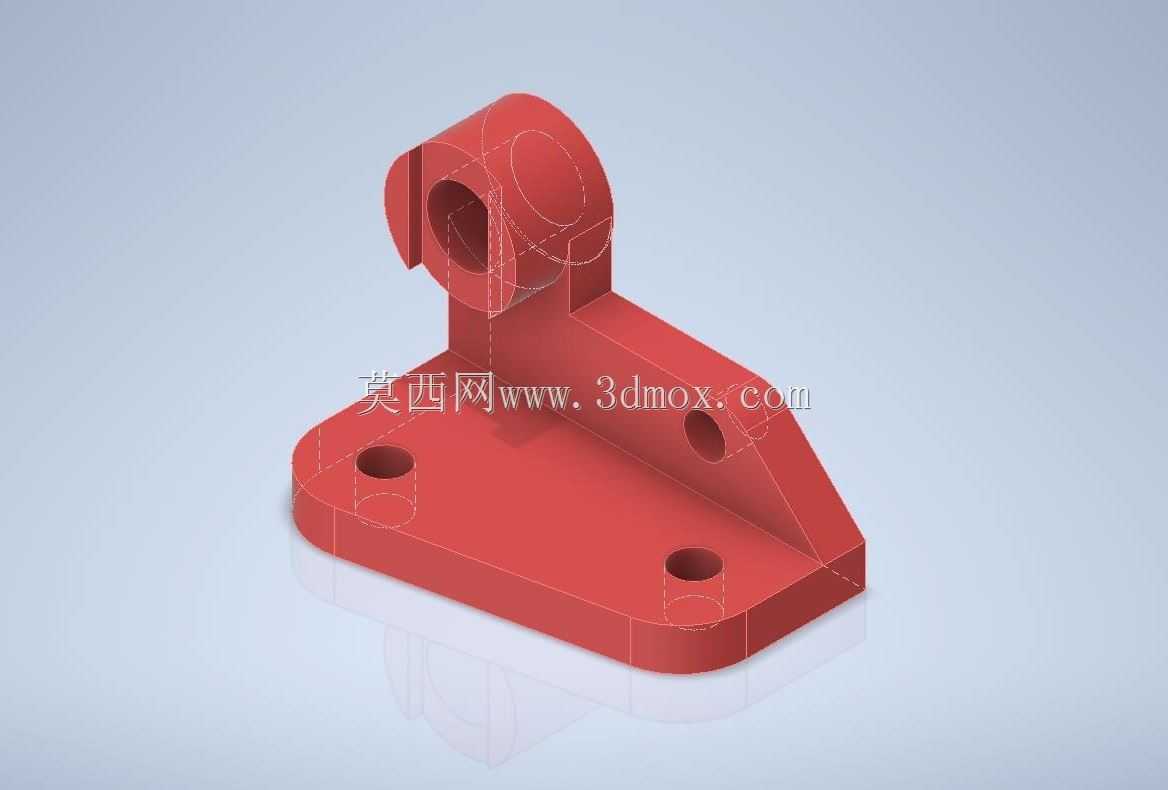

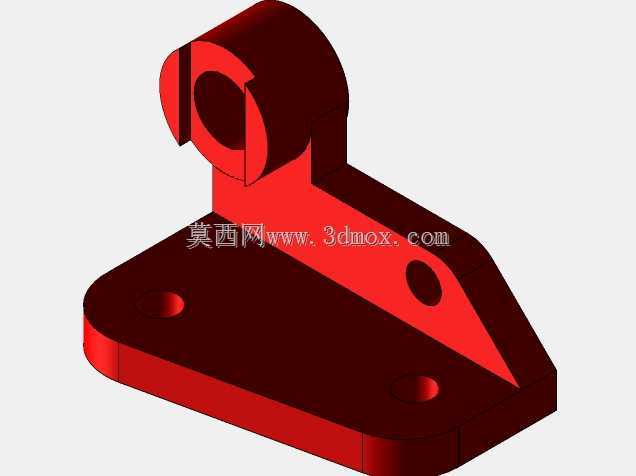

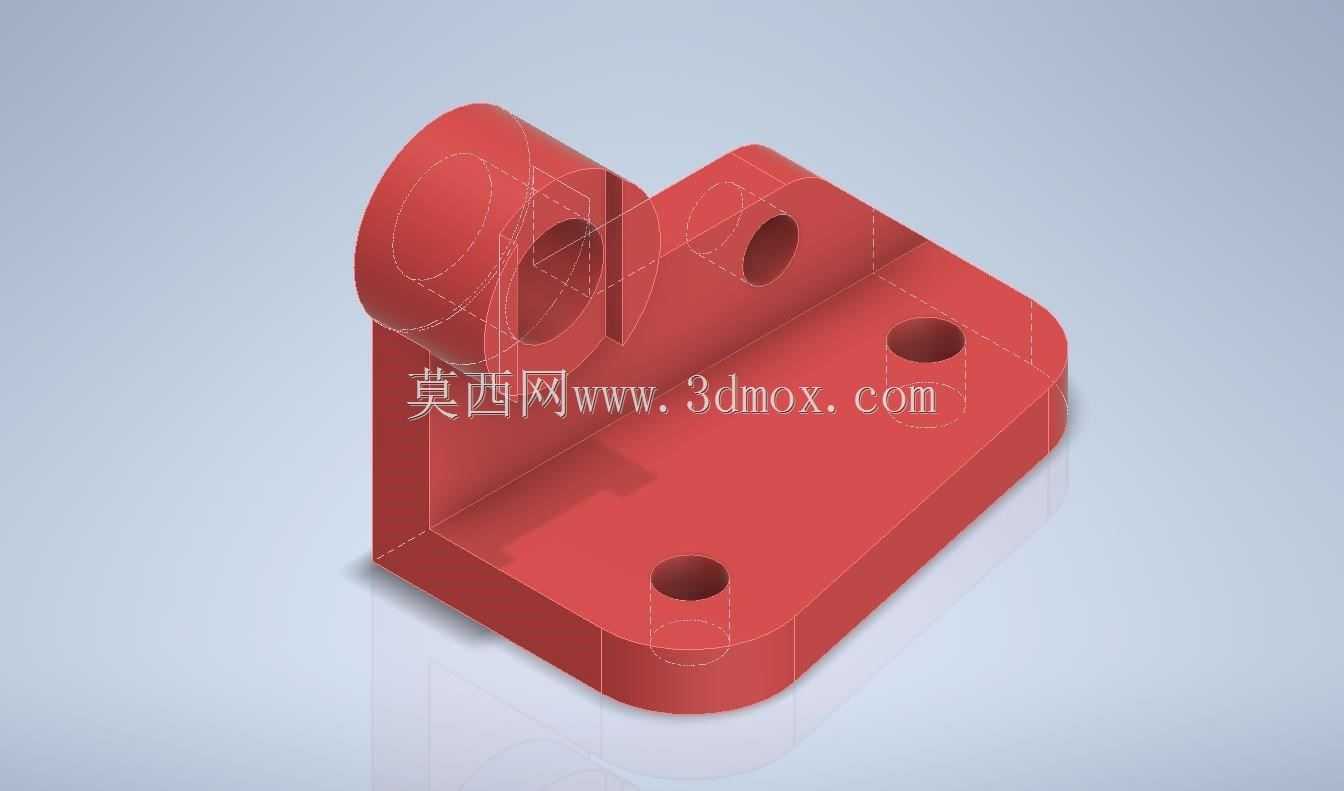

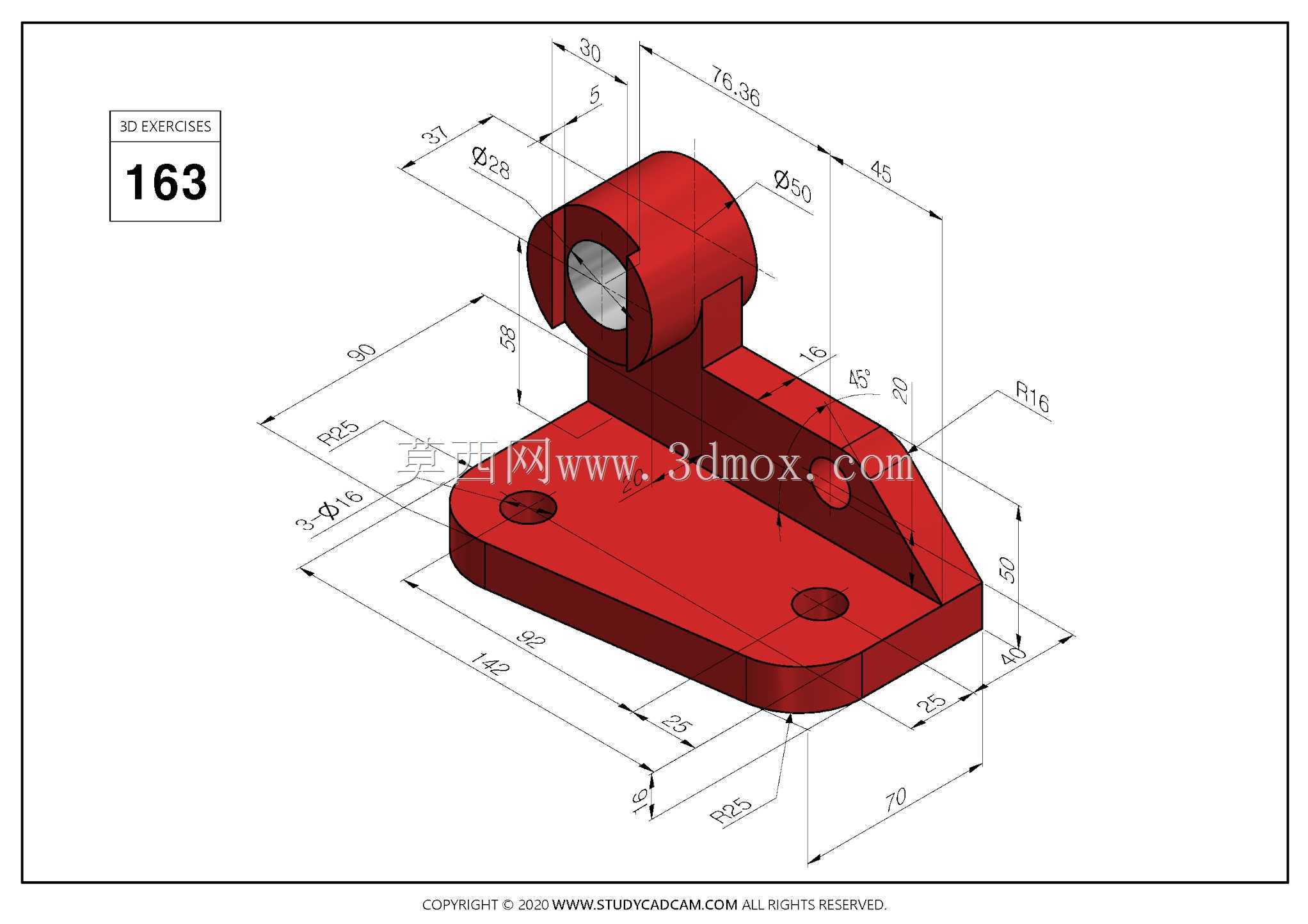

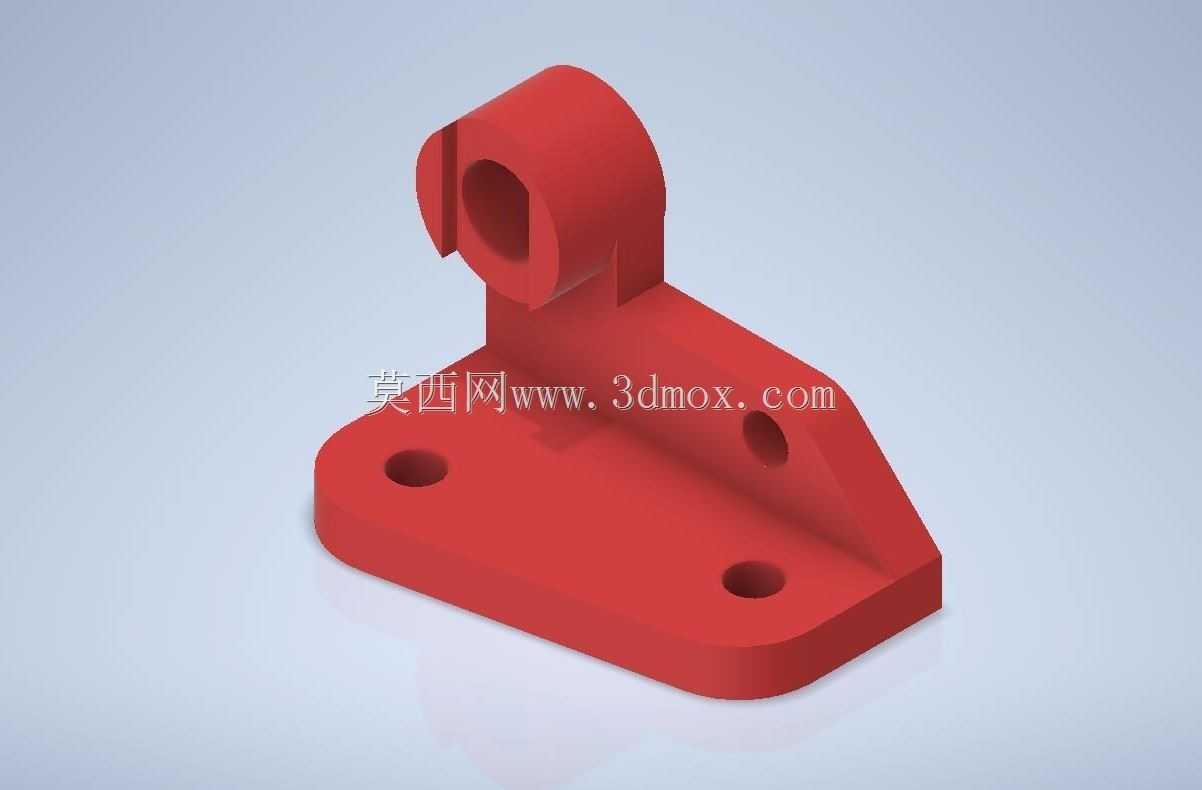

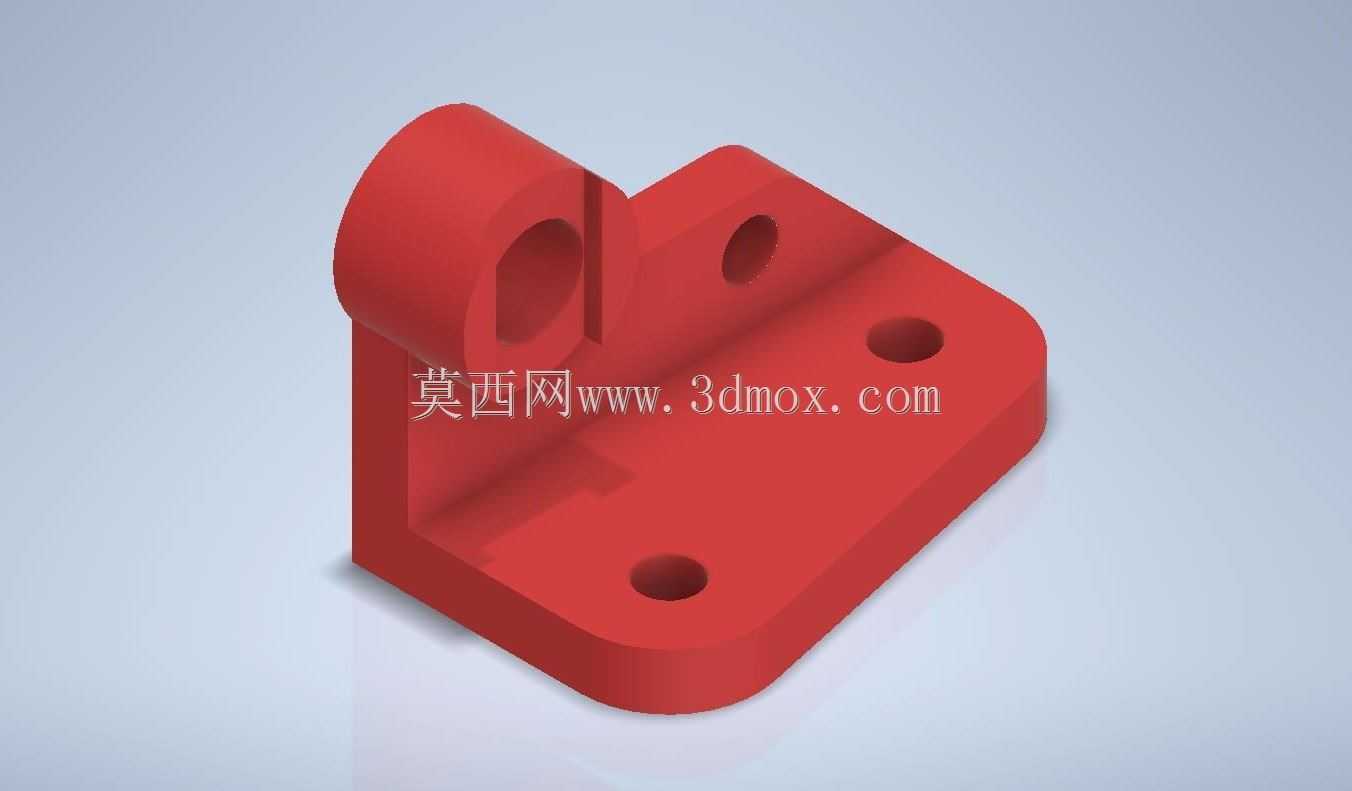

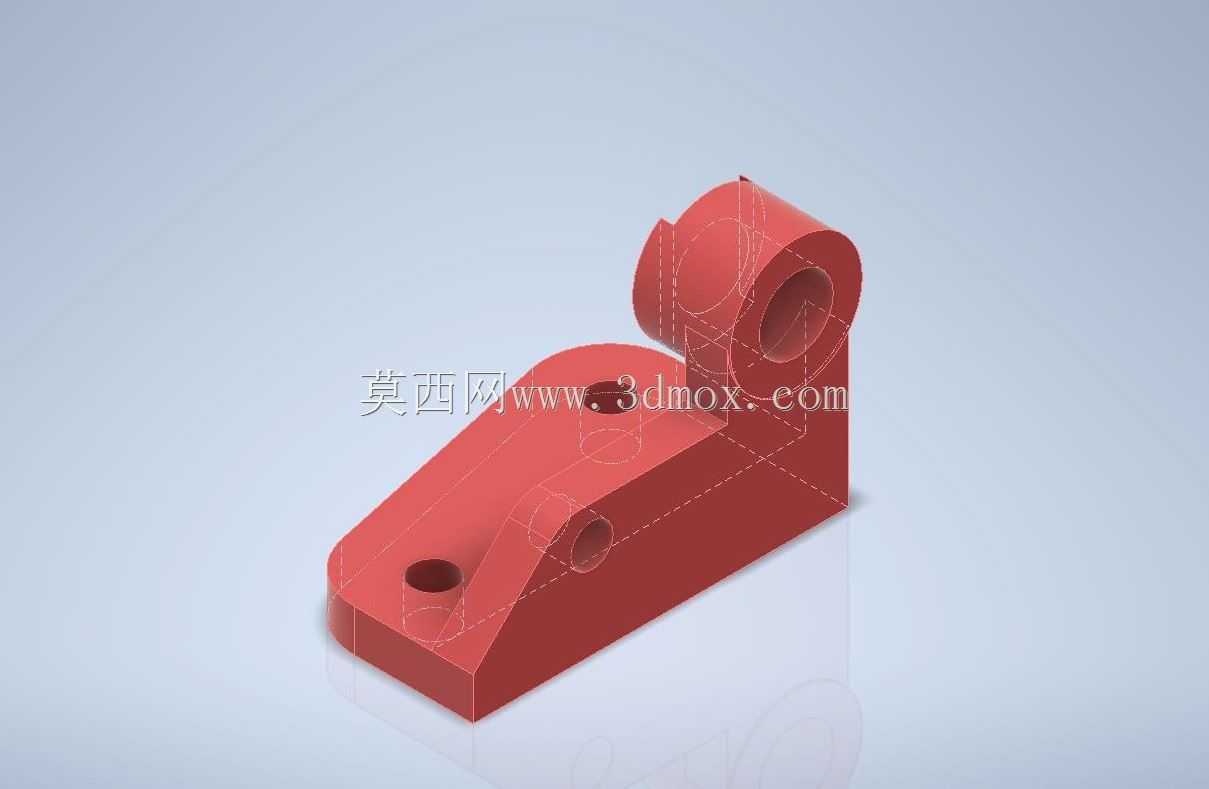

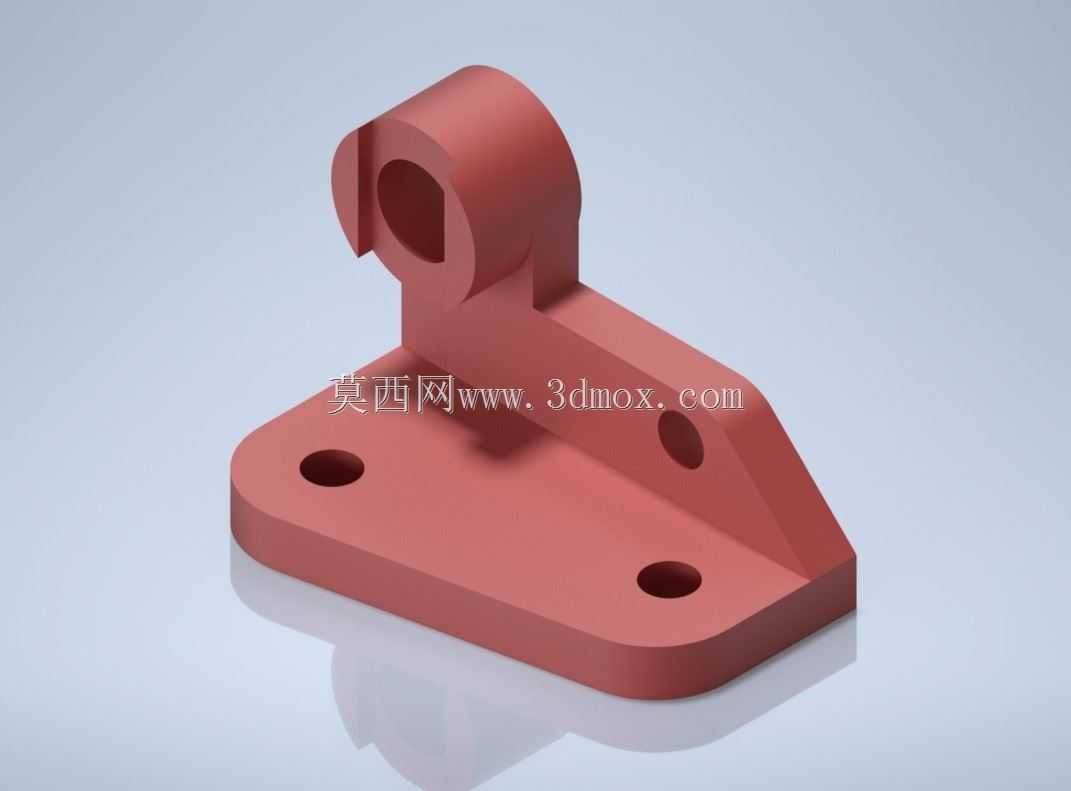

  这类带铰支耳的L型安装支架,在轻工自动化输送线、小型工装夹具定位单元、检测设备的传感器挂载工位中十分常见,核心作用是为需要小角度摆动调整的功能部件提供稳定的安装基准,同时兼顾安装位置的快速调整与长期承载的结构可靠性。从结构功能来看,底座部分采用带圆角的矩形平板构型,平板上开设三个沉头安装孔,分别布置在平板的两个对角及侧边加强筋旁,安装时可通过内六角螺栓将整个支架固定在设备型材台面或焊接机架的安装面上,沉孔设计能够保证螺栓头完全沉入零件表面以下,避免突出的螺栓头干涉上方摆动部件的运动轨迹,同时三个孔的非对称排布能够抵消支架受侧向载荷时的扭转力矩,避免长期受载后连接螺栓出现松动。上部的铰支耳采用同轴通孔的圆柱筒结构,

  通孔的内径尺寸匹配常用的小直径铰接销轴,孔壁与销轴的配合间隙控制在H8/f7的公差区间,既保证销轴转动时无卡滞,又不会因间隙过大导致挂载部件出现晃动偏移,支耳与底座连接的位置设置了三角形加强筋,筋板从支耳的圆柱根部一直延伸到底座平板的侧边,有效降低铰点受径向载荷时支耳根部的应力集中,避免反复受载后出现根部断裂的问题。设计这类支架时,首先要明确挂载部件的重量与摆动时的最大径向载荷,以此确定铰支耳的通孔直径、圆柱筒的壁厚以及加强筋的厚度,通常这类小型支架的铰点承载不超过5kg时,圆柱筒壁厚取4-6mm即可满足强度要求,加强筋厚度取底座壁厚的0.8倍,避免筋板过厚导致注塑或铸造时出现缩孔缺陷。底座的安装孔间距需要匹配常用的工业铝型材槽距,

  比如适配4040型材时,孔中心距取40mm的整数倍,能够直接在型材上定位安装,无需额外加工转接板,降低现场装配的工作量。铰支耳的中心高度需要根据挂载部件的摆动范围确定,要保证部件摆动到极限位置时,最低点与底座安装面之间保留至少2mm的安全间隙,避免运动过程中出现刮碰。从安装边界来看,这类支架的整体外廓尺寸通常控制在长度80mm、宽度50mm、高度60mm以内,不会占用过多的设备安装空间,底座平板的厚度取6-8mm,能够保证螺栓拧紧时平板不会出现翘曲变形,支耳圆柱筒的轴向长度取20-25mm,能够为铰接的部件提供足够的支撑宽度,避免挂载部件出现轴向窜动。实际应用中,这类支架的铰点位置还可以加装铜套或者自润滑轴承,

  提升铰接位置的耐磨性能,适用于需要频繁摆动调整的工位,比如检测设备上的位置传感器摆臂、输送线上的挡料拨杆安装座、小型工装的压紧臂支座等场景,相比一体式焊接的固定支座,这种分体式的机加工支架装配调整更灵活,损坏后可以快速更换,不需要对整个机架进行补焊加工,能够有效降低设备的维护成本。建模过程中需要注意各部位的圆角过渡,尤其是支耳与筋板、筋板与底座的连接位置,不能做成直角尖角,一方面是避免加工时出现应力集中导致零件开裂,另一方面也能去除加工毛刺,避免装配时划伤操作人员。底座的所有棱边都做0.5mm的倒角处理,沉头孔的沉头深度要匹配对应规格螺栓的头部高度,保证螺栓安装后表面齐平。
