L型带筋安装固定支座三维练习构件

　　日常做机械结构设计时，这类带加强筋的L型安装支座是非常常见的连接构件，很多初学者在练习三维建模时，都会从这类规则结构件入手，掌握基础的拉伸、切除、筋特征的操作逻辑。从实际应用场景来看，这类构件常被用在小型自动化设备的机架拼接、工装夹具的基板连接、检测设备的传感器安装支架位置，承担两个垂直方向安装面的载荷传递作用，避免两个垂直排布的型材或板件直接连接时出现应力集中的问题。

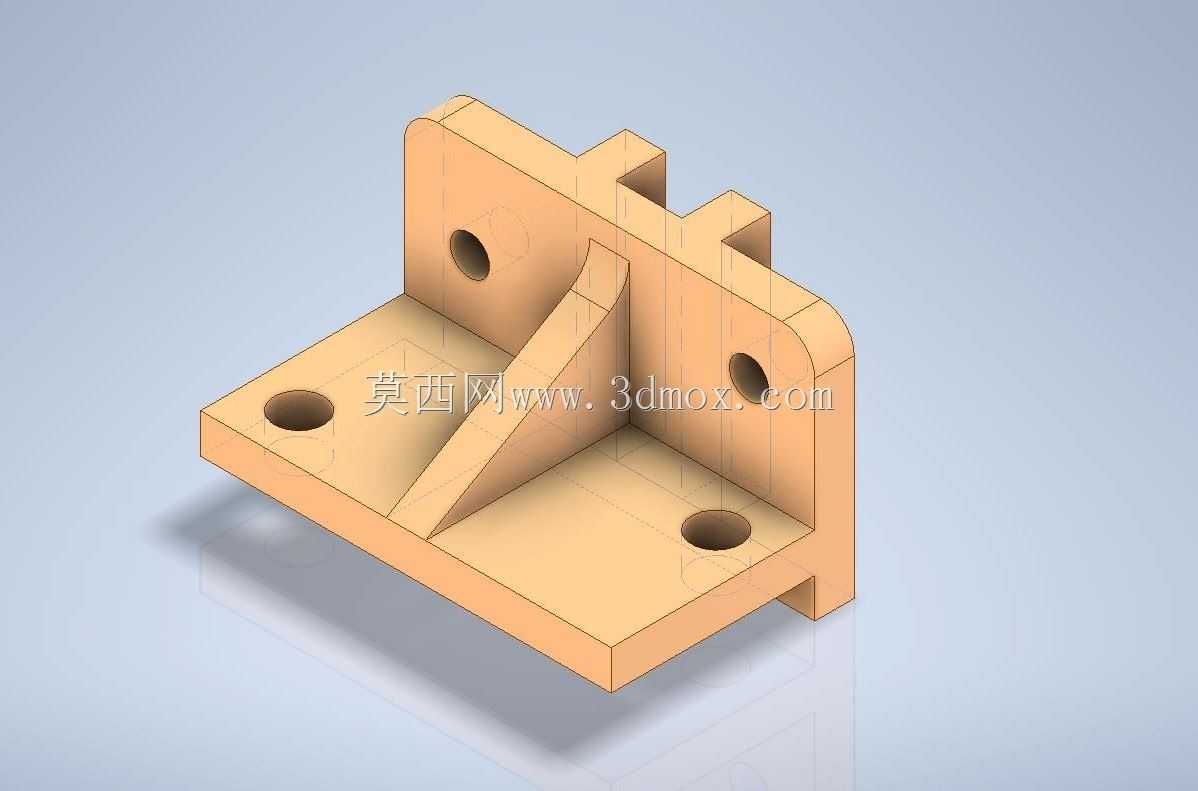

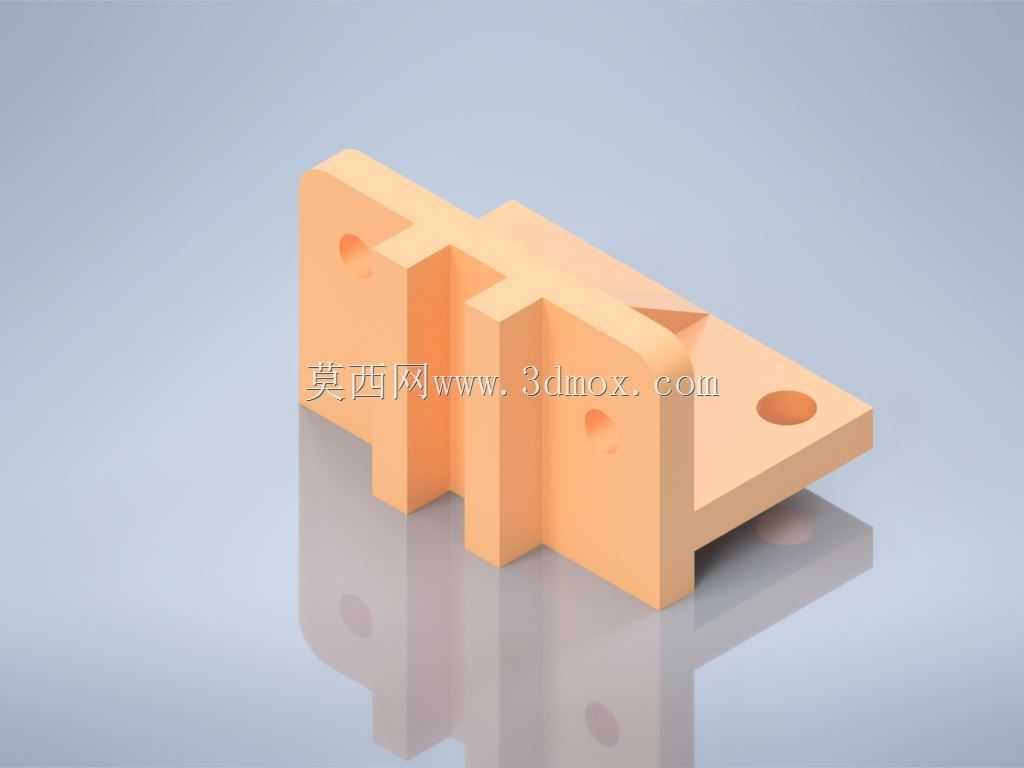

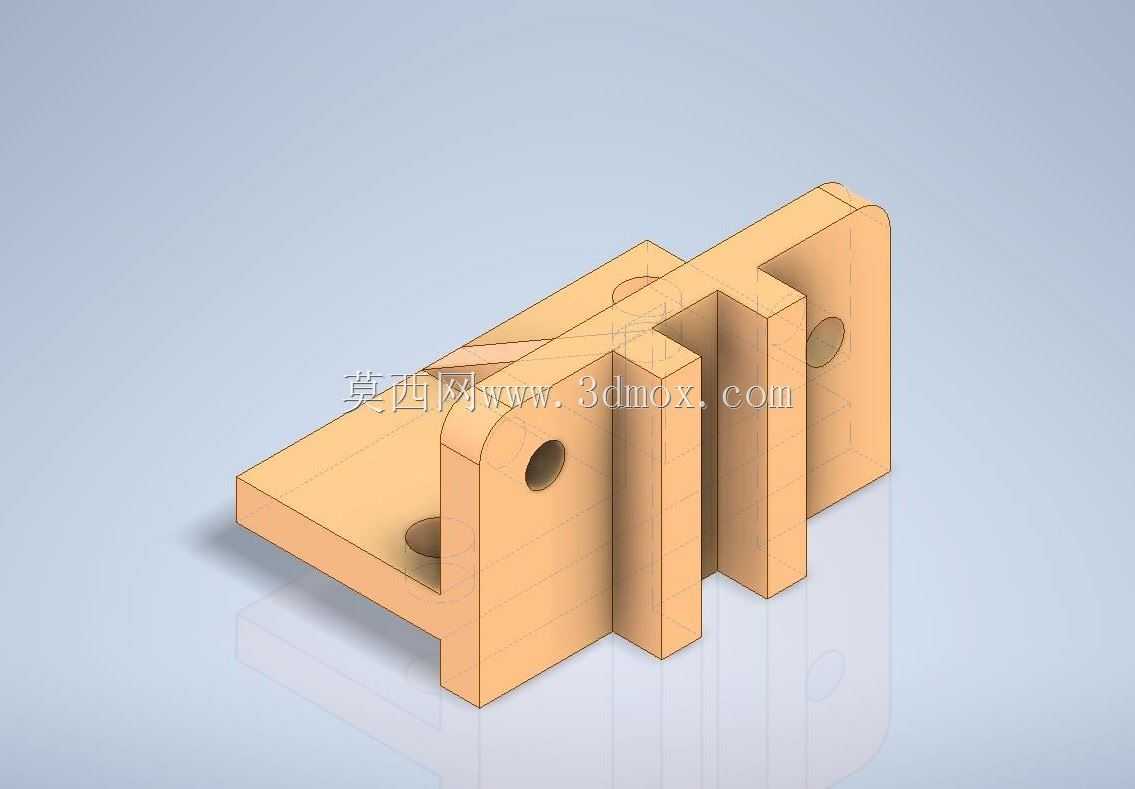

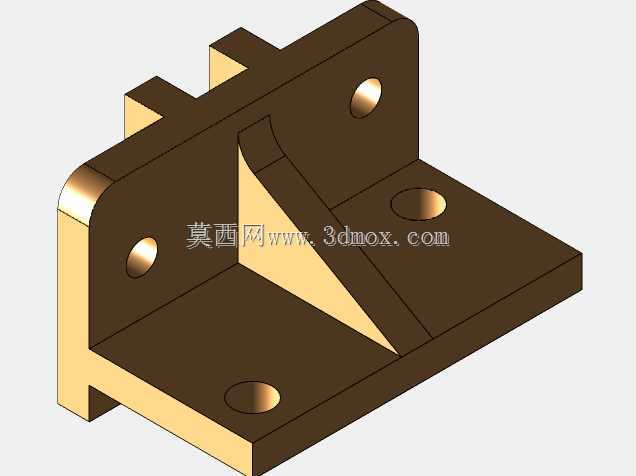

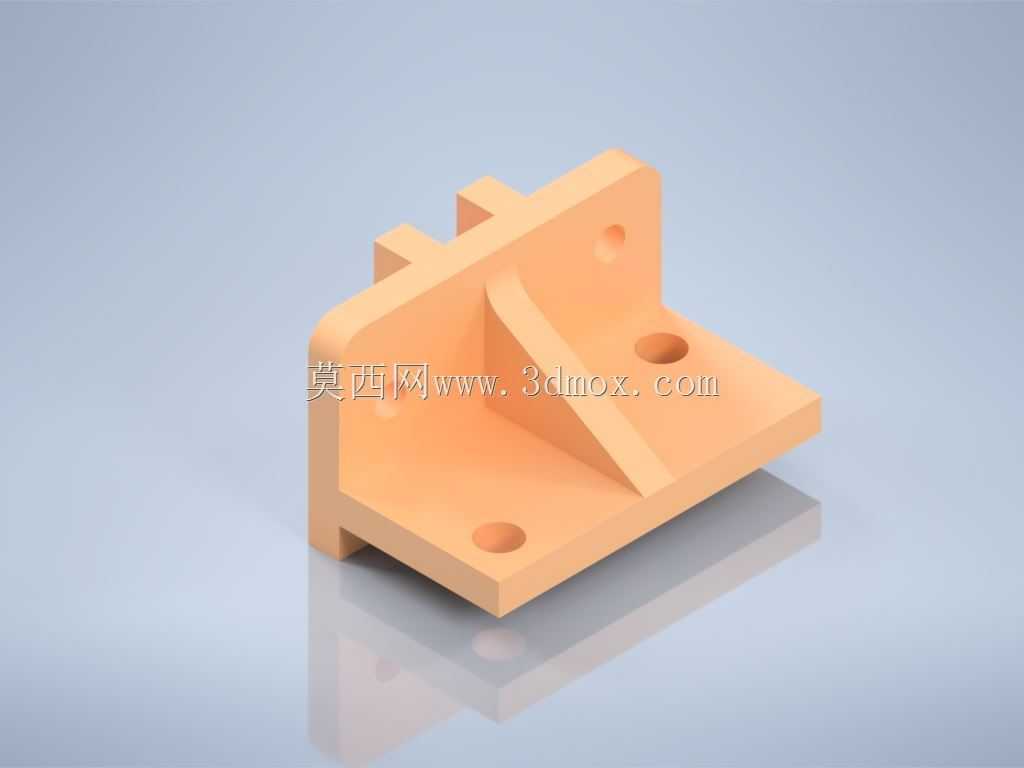

　　从结构功能特性来看，这个构件的垂直安装面顶部设置了两个凸起的定位卡台，在实际装配时可以先将卡台卡入对应安装板的预留卡槽内，实现预装定位，不需要操作人员全程手扶构件对位，能有效提升装配效率，降低装配时的对位误差。水平安装面上均匀分布了三个沉头安装孔，垂直安装面上设置了一个通孔，所有孔位的位置度公差在建模时就需要严格控制，孔边都做了微小的倒角处理，避免安装时螺丝刮伤孔壁，也能去除机加工后的毛刺。两个安装面之间设置了一块三角形加强筋，筋的厚度与安装板的壁厚保持一致，筋的两端分别与两个安装面完全融合，在承受垂直方向的偏载时，加强筋可以将垂直面受到的弯矩分散到水平安装面的整个区域，避免L型转角位置因为应力集中出现断裂变形，根据常规的材料力学计算，这类带筋结构的抗弯折能力比无筋的同厚度L型板高60%以上，能在控制构件整体重量的前提下大幅提升结构刚性。

　　从设计思路层面来说，建模这类构件首先要确定两个安装面的垂直度公差，通常这类安装支座的两个安装面垂直度要求控制在0.05mm以内，保证安装后配合面不会出现间隙。设计时首先绘制水平基板的轮廓草图，拉伸得到基础的水平安装板，再在垂直方向绘制立板的轮廓，拉伸得到垂直安装面，之后绘制加强筋的草图，使用筋特征生成中间的支撑结构，最后通过切除特征生成各个安装孔、顶部的定位卡台，再对所有锐边做倒圆角或倒角处理，避免应力集中。需要注意的是，顶部的两个定位卡台的尺寸要和对应安装槽的尺寸做间隙配合，通常单边预留0.1-0.2mm的装配间隙，既保证卡入时的顺畅度，又不会出现过大的装配旷量。

　　从安装边界尺寸来看，这类练习用的构件整体尺寸属于小型安装件范畴，水平安装面的长度和宽度比例大概在2:1左右，垂直立板的高度约为水平板长度的二分之一，所有安装孔的中心距都按照整数尺寸排布，方便实际加工时的坐标定位，沉头孔的深度要匹配常用的内六角螺丝的头部尺寸，保证螺丝安装后头部不会高出安装面，避免影响后续其他零件的装配。在实际选型使用时，需要根据承受的载荷大小选择对应的材质，如果是普通的轻载安装场景，选择ABS或PLA材质3D打印即可满足使用需求，如果是有一定载荷的工业场景，可以选择6061铝合金加工，或者使用Q235钢板焊接后做喷塑处理，不同材质下的壁厚可以根据载荷要求做适当调整，比如铝合金材质的壁厚可以设置为3-5mm，钢材材质的壁厚可以适当减薄到2-3mm，就能满足同等的刚性要求。这类构件虽然结构简单，但是涵盖了机械结构设计中最基础的安装定位、加强筋设计、孔位排布、公差配合的知识点，是三维建模练习中非常经典的案例，掌握这类构件的设计逻辑后，可以延伸设计更多复杂的安装连接类结构件，应对实际工作中的各类支架、支座设计需求。
