带叉形定位端的快装式连接固定件

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612024
  • 带叉形定位端的快装式连接固定件
  • 带叉形定位端的快装式连接固定件
  • 带叉形定位端的快装式连接固定件
  • 带叉形定位端的快装式连接固定件

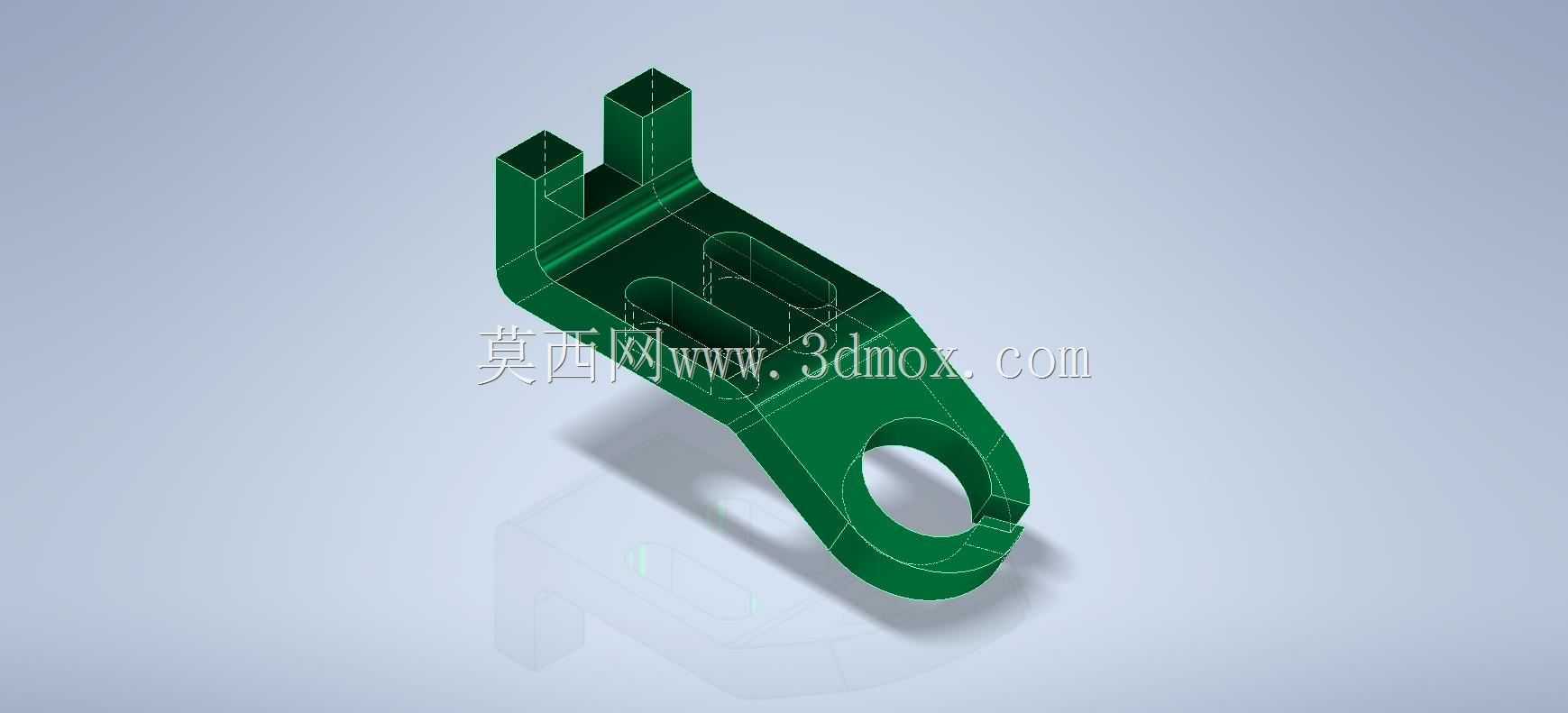

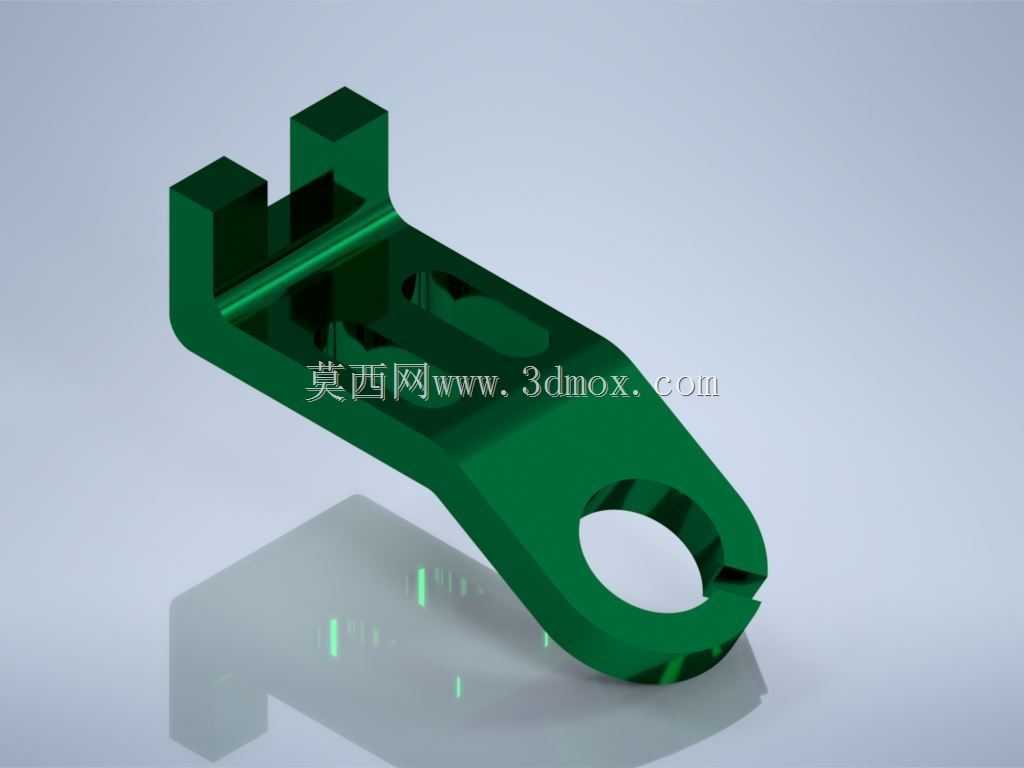

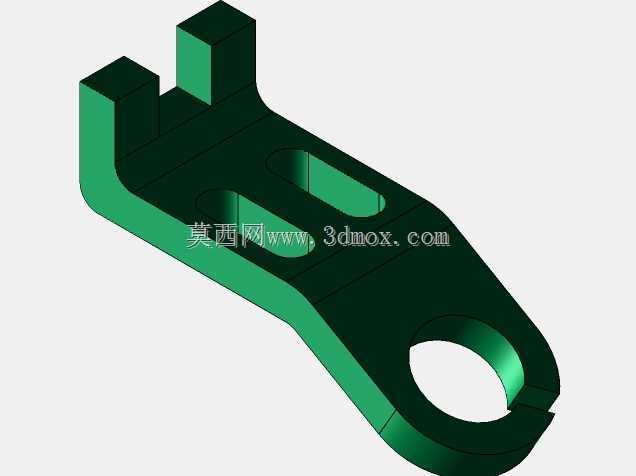

  这类带叉形定位端与环形快装孔的连接件,在轻工自动化输送线、小型工装夹具的定位模组里应用十分广泛,日常产线改造、小型实验设备搭建时经常会用到这类结构件,用来实现两个相对运动部件之间的快速卡位与可拆卸连接,不需要额外的紧固件就能完成初步定位,大幅缩短小型设备的拆装调试时间。从结构功能来看,零件一端的叉形凸台结构,主要作用是嵌入配对零件的卡槽内,限制连接部位的径向转动自由度,两个平行的凸台端面在装配后会与卡槽侧壁完全贴合,承受工作过程中传递的扭矩载荷,避免连接部位出现打滑偏转;另一端的开口环形结构,是典型的快装卡接设计,开口处的窄缝具备微量弹性变形能力,装配时对准配对的圆柱销轴轻轻推入,环形结构会发生微小胀开变形,

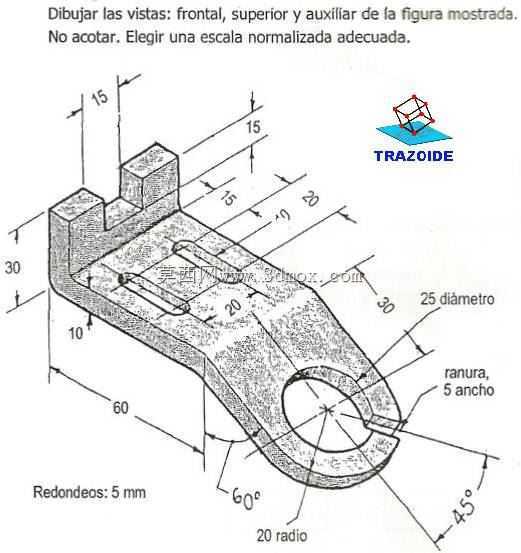

  越过销轴的定位轴肩后回弹卡入环形槽内,就能实现轴向的快速固定,不需要额外加装卡簧或者锁紧螺母,在需要频繁拆装调整的工位上,这种结构的装配效率比传统螺纹连接高40%以上。设计这类零件的时候,首先要确认配对安装位的边界尺寸:叉形端的两个凸台间距要比配对卡槽的宽度小0.02-0.05mm,保证装配后既不会出现过大的晃动间隙,也不会因为过盈量太大导致装配卡滞;凸台的高度要完全覆盖卡槽的深度,避免接触面积不足导致局部压应力过大,长期使用后出现磨损变形。环形端的内孔直径要比配对销轴的直径大0.03-0.06mm,开口窄缝的宽度控制在1.2-1.8mm之间,既能保证装配时有足够的弹性变形量,又不会因为开口过大导致环形结构的刚性不足,

  承受载荷时出现过量变形松脱。零件主体的弯折过渡段采用了大圆角平滑过渡,没有尖锐的应力集中棱角,在承受交变载荷的时候,过渡位置不会因为应力集中出现断裂失效,主体的壁厚设计要兼顾刚性与轻量化要求,过厚会增加零件重量与材料成本,过薄则会在承受冲击载荷时出现弯折变形,通常这类小型连接件的主体壁厚设置在3-5mm区间,就能满足常规轻载工况的使用需求。从安装边界来看,零件装配后叉形端的外侧平面要与安装基准面保持平行,环形端的内孔轴线要与叉形端的对称面保持垂直,位置度公差控制在0.1mm以内,才能保证装配后两个连接部件的运动轨迹符合设计预期,不会出现卡滞、偏磨的问题。零件表面没有多余的装饰结构,所有的棱边都做了0.2mm的倒角处理,

  既可以去除加工过程中产生的毛刺,避免装配时划伤操作人员,也能减少零件搬运过程中的磕碰损伤。这类结构在建模练习的时候,很适合用来练习拉伸、切除、圆角、薄壁特征的组合操作,通过调整叉形端的间距、环形孔的直径、开口缝的宽度这些参数,可以快速衍生出适配不同安装尺寸的系列化零件,掌握这类结构的设计逻辑后,在做小型设备的快速连接结构设计时,就能根据实际工况快速调整参数,不需要从零开始构思结构,大幅提升设计效率。实际生产中这类零件如果用于轻载工况,可以采用尼龙或者POM材质注塑加工,具备自重轻、耐腐蚀、自带润滑性的优势;如果用于有一定载荷要求的工位,则可以采用铝合金或者45号钢机加工制作,表面做氧化或者发黑处理,提升耐磨性能与防锈能力。需要注意的是,环形端的开口位置要避开主要受力方向,避免工作过程中载荷直接作用在开口处导致结构胀开松脱,设计时要根据实际受力方向调整开口的朝向,保证环形结构的闭合段承受主要载荷,提升连接的可靠性。
