叉型铰接安装支座结构练习设计

　　在日常的机械结构设计工作中，这类叉型铰接支座是非常常见的连接承载构件，很多刚接触三维建模的工程人员都会从这类零件入手练习，因为它涵盖了拉伸、切除、孔特征、倒角等最常用的建模命令，同时也能帮助初学者建立起安装配合、受力承载的工程思维，而不是单纯画一个几何外形。

　　从实际应用场景来看，这类零件常出现在中小型自动化设备的连杆传动机构、工装夹具的定位支撑部位，还有一些轻型输送设备的张紧调节结构里，主要作用是作为两个运动构件之间的铰接支点，传递横向与纵向的载荷，同时允许连接的杆件在一定角度范围内做摆动动作，避免刚性连接带来的应力集中问题。很多新手在建模的时候容易忽略安装边界的问题，只照着图纸画外形，实际装配的时候才发现孔位对不上，或者周边的运动间隙不够，导致零件干涉报废。

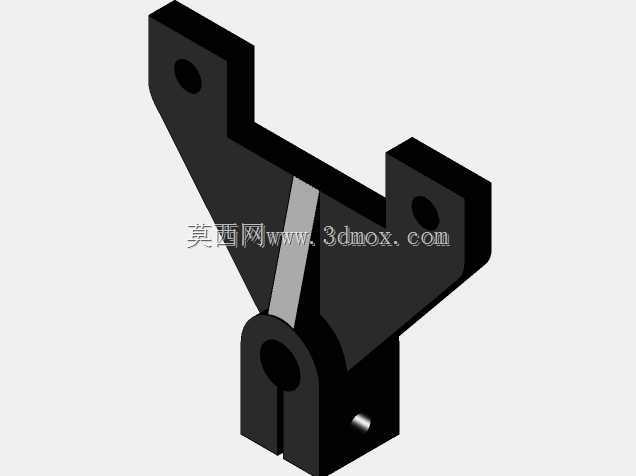

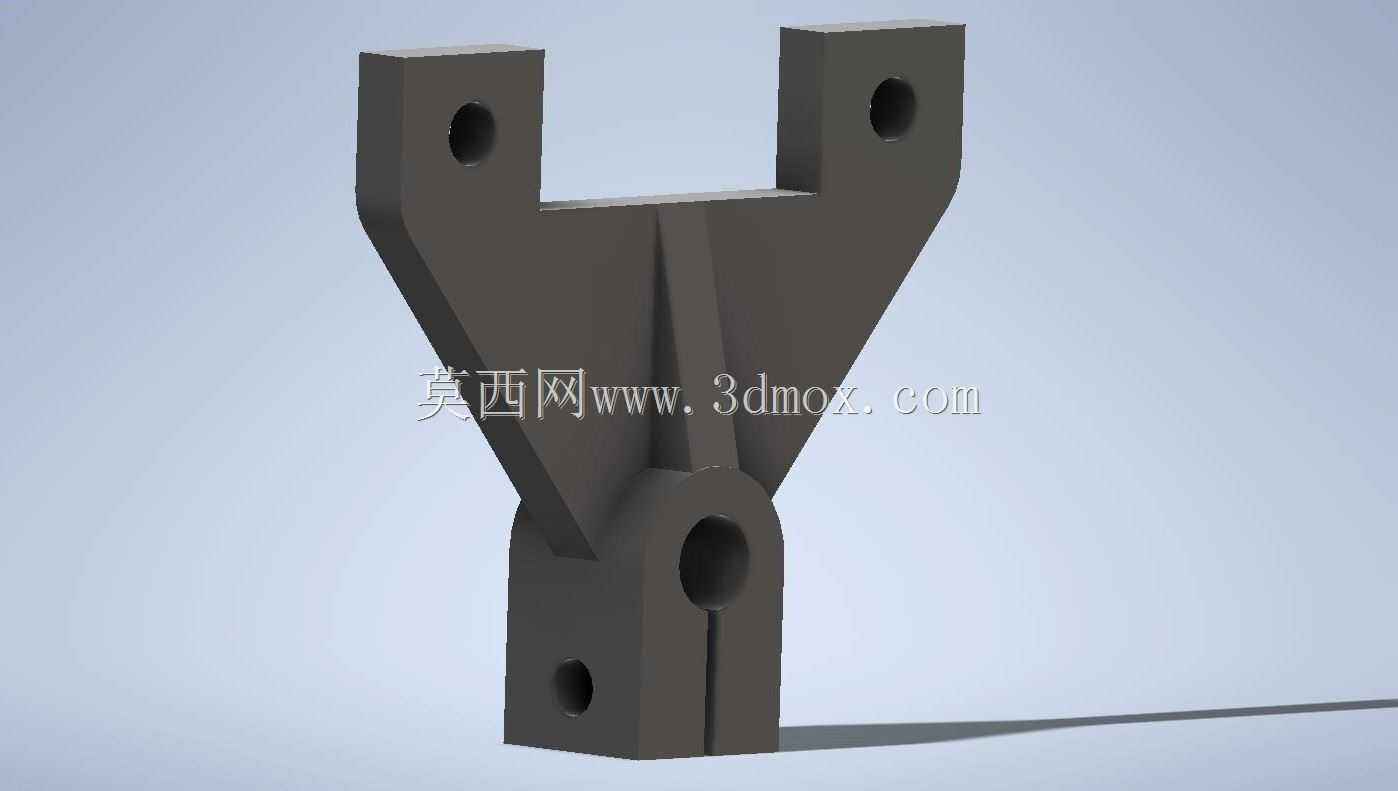

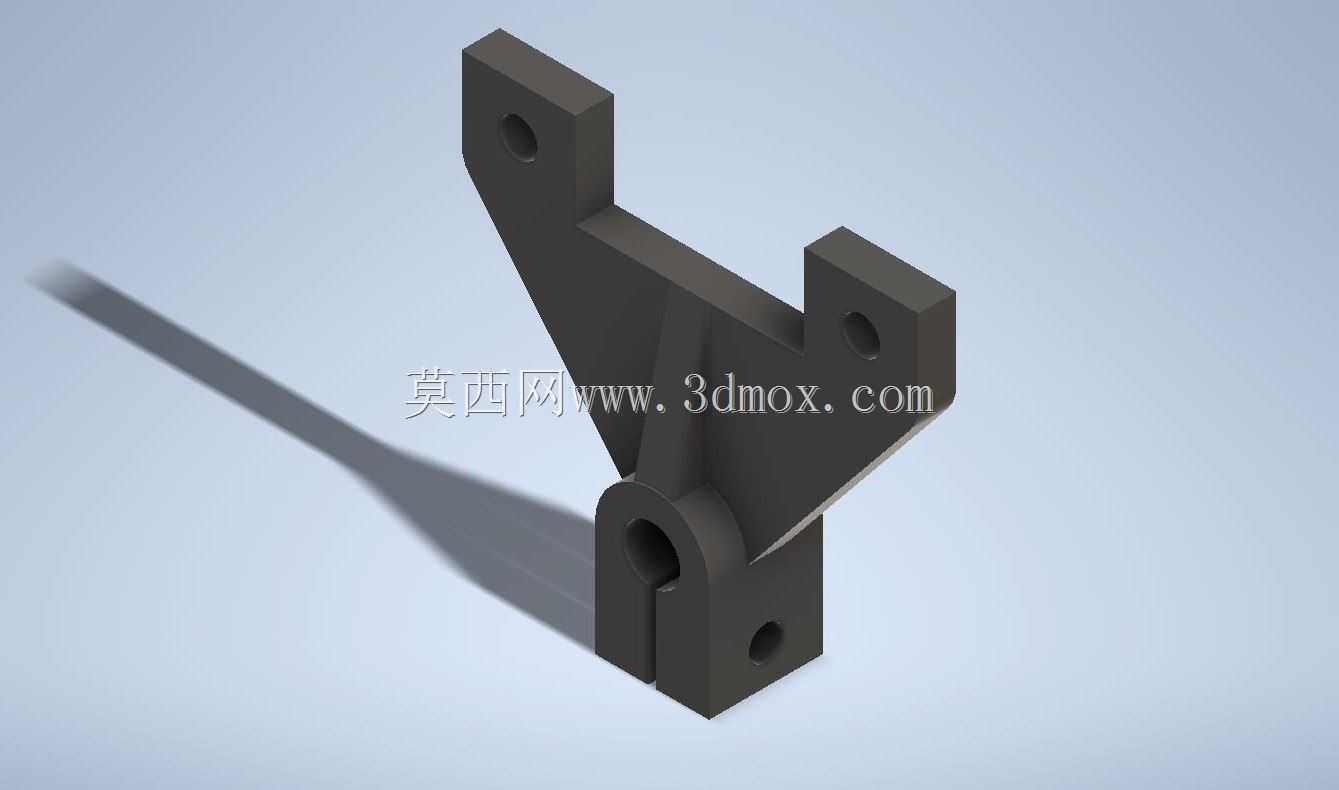

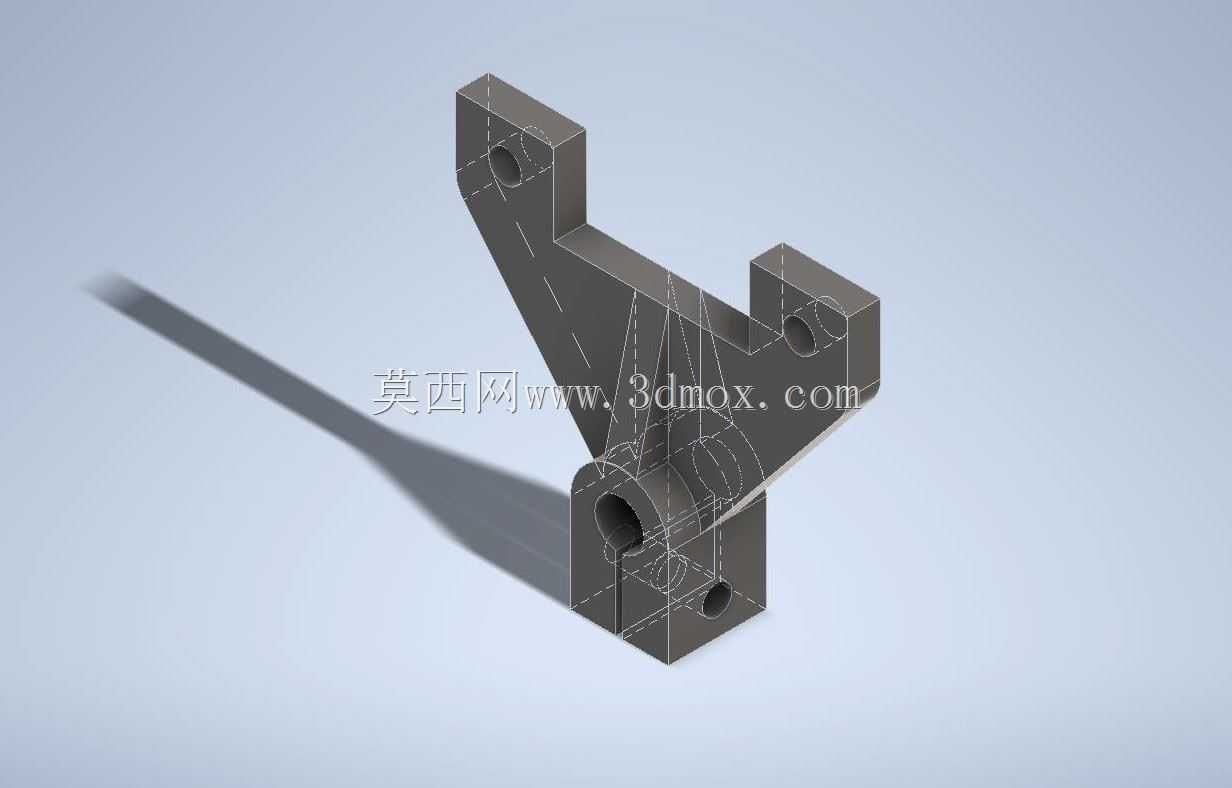

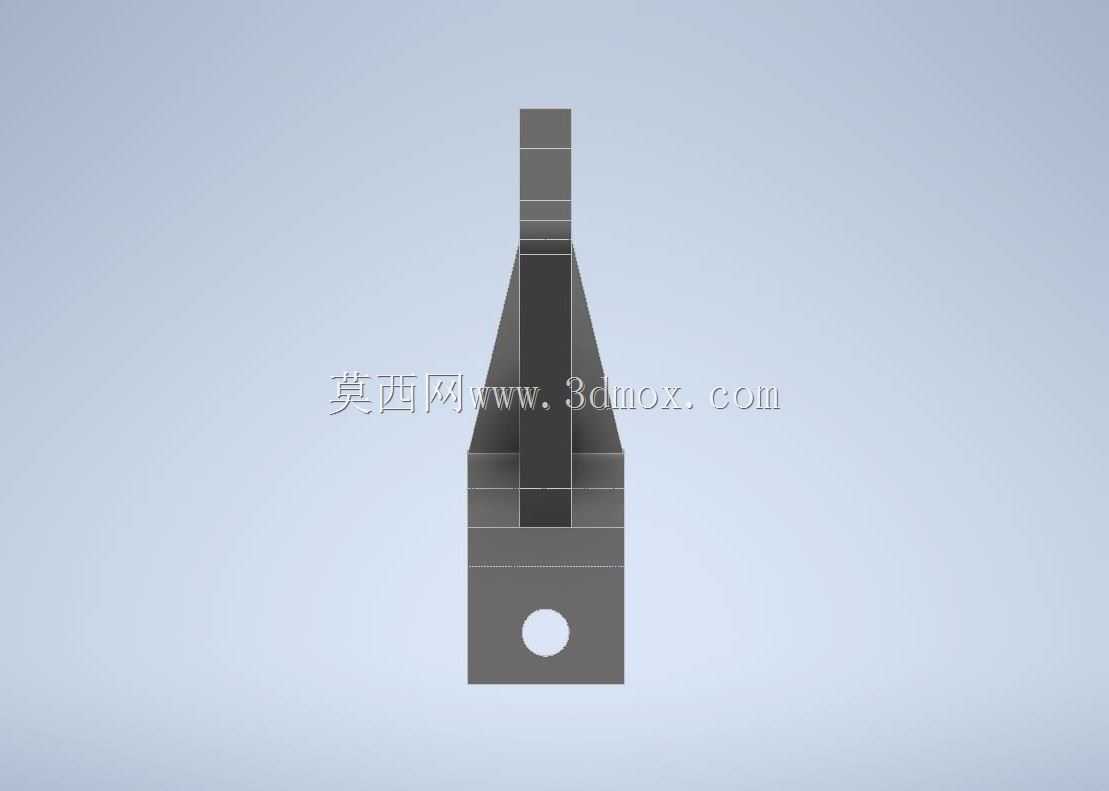

　　先看这个零件的功能特性，整体采用对称式的叉型上部结构，两个支耳上分别加工有同轴的安装通孔，用来穿装铰接销轴，销轴和孔之间一般会选用间隙配合，保证转动顺畅，支耳的厚度是根据承载的剪切力来计算的，太薄的话受冲击的时候容易出现支耳断裂，太厚则会增加不必要的重量和材料成本。下部是带开槽的单耳安装座，中间的通孔用来穿装固定螺栓或者另一根铰接轴，底部的开槽是为了安装的时候能够微调位置，抵消一部分加工带来的尺寸误差，也方便后期维护的时候快速拆装，不需要把整个相邻构件全部拆解就能更换这个支座。

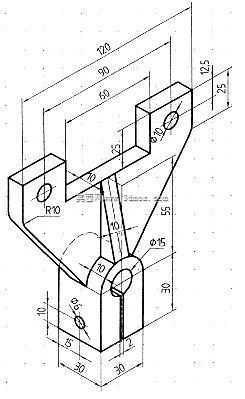

　　设计思路上，这类零件首先要确定的是上下两个铰接孔的中心距，这个尺寸直接决定了连接机构的运动行程和力臂长度，中心距偏差过大会导致整个连杆机构的运动轨迹偏离设计值，出现卡滞或者传动不到位的问题。其次是两个上部支耳的同轴度，这个是加工和建模都要重点保证的形位公差，如果两个孔不同轴，穿销轴的时候会非常困难，强行装配的话会让销轴承受额外的弯曲应力，运转的时候磨损速度会大幅加快。下部安装座的孔位要和安装基面的固定孔位置匹配，底座的贴合面要保证平面度，不然安装的时候零件会出现歪斜，导致上部的铰接方向偏移，影响整个机构的运动精度。

　　从安装边界来说，上部两个支耳的外侧间距要小于所连接连杆的端部槽宽，内侧间距要大于连杆端部的厚度，预留出0.5到1毫米的装配间隙，避免运动的时候出现侧面摩擦。下部底座的外形尺寸要考虑安装位置的周边空间，不能和相邻的固定构件、运动构件发生干涉，尤其是当铰接构件摆动到最大角度的时候，要提前做运动仿真校核，确认支耳的边缘、底座的棱角不会碰到周边的管线或者其他零件。零件的所有棱边都要做小尺寸的倒角处理，一方面是去除加工产生的毛刺，避免安装的时候划伤操作人员，另一方面也能减少应力集中，提升零件的抗疲劳强度，在承受交变载荷的时候不容易从棱角位置萌生裂纹。

　　很多初学者在做这类练习的时候，会把所有的孔都做成完全贯穿的简单特征，忽略了实际加工的时候刀具的行程和工艺可行性，比如下部底座的开槽，宽度要和常用的铣刀尺寸匹配，不然加工的时候需要定制特殊刀具，会大幅提升加工成本。还有孔的端面要做沉头或者倒角，方便螺栓和销轴的导入，这些细节都是实际工程中必须考虑的问题，也是这类基础练习想要传递给设计人员的核心思路：建模不是画几何体，是为了最终能加工、能装配、能实现设计的功能。

　　在材料选择上，这类承载不大的练习件一般选用45号钢就可以满足要求，表面做发黑处理提升防锈能力，如果是用在有腐蚀的环境里，也可以选用不锈钢材质，对应的壁厚可以根据材料的强度参数做适当调整。建模的时候要优先选用对称特征来构建，先画一侧的支耳再镜像生成另一侧，能更好地保证结构的对称性，减少建模的错误率，后续修改尺寸的时候也只需要调整对称基准一侧的参数，就能同步更新整个零件，提升设计迭代的效率。
