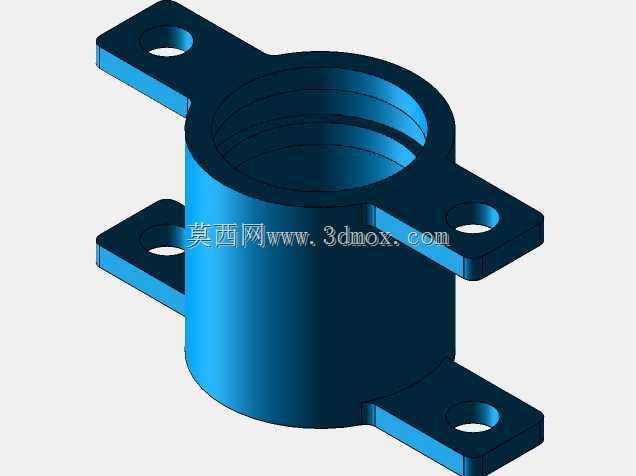

带安装耳透明圆柱管线固定夹持座

　　这类带三耳安装结构的透明圆柱夹持件，在流体管路排布、小型传感元件防护固定场景中应用十分广泛，尤其适配小口径透明管路的可视化观测需求，常见于实验室流体试验台、小型化工试剂输送管线、教学演示类设备的管路固定工位。从实际使用角度看，该零件的核心功能是为穿入中心圆柱腔的管线或柱状元件提供径向定位，同时通过三个周向均布的带孔安装耳，实现与安装基板的可靠连接，避免管线受流体冲击、设备振动出现移位或松脱。

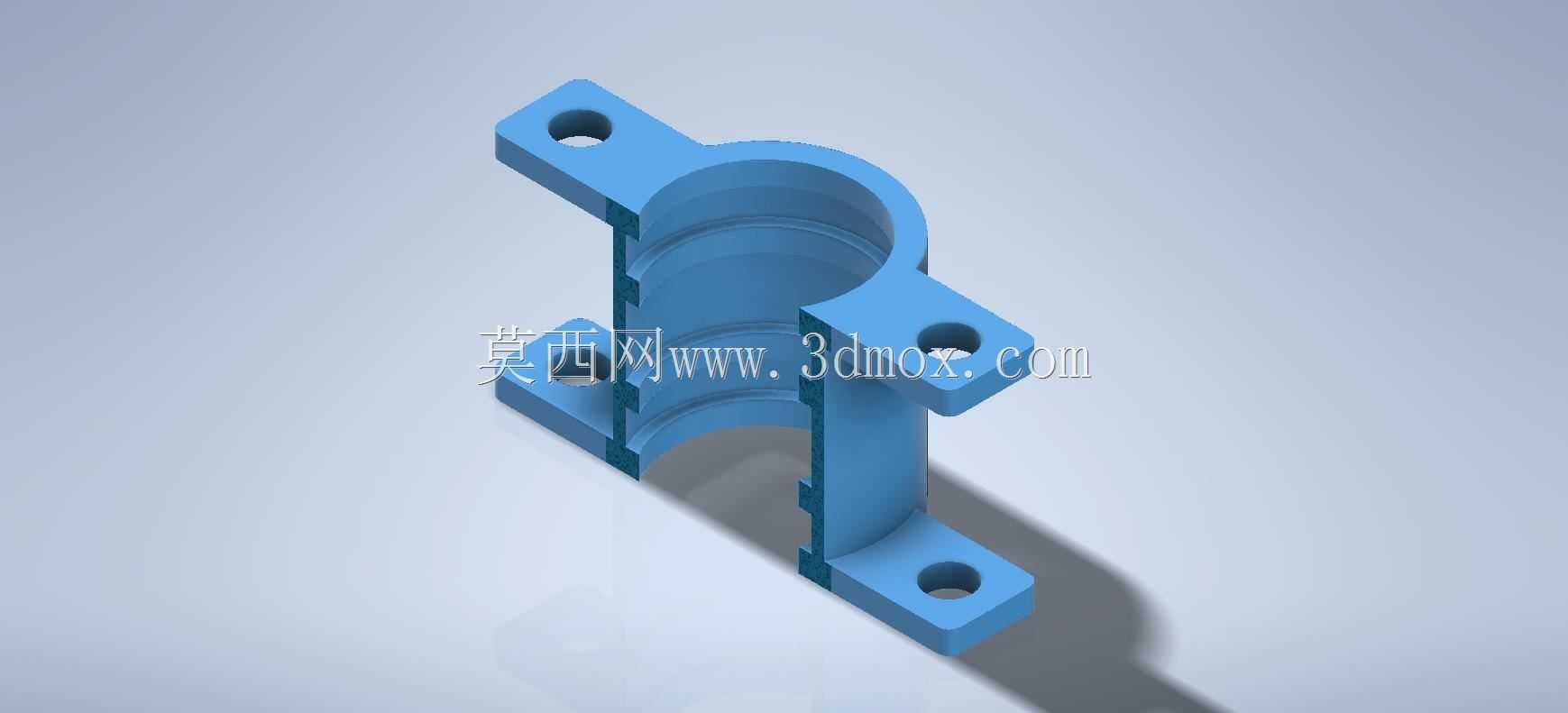

　　设计层面，中心腔体采用贯通式圆柱结构，内壁做光滑过渡处理，没有尖锐棱角，穿装管线时不会划伤软管外壁或者柱状传感元件的外壳，腔体的内径公差可根据适配的管线外径做微调，常规设计下采用H7级间隙配合，既保证穿装顺畅，又能限制管线的径向晃动量。三个安装耳沿中心圆柱的外圆周方向均匀分布，每个耳片上都加工有同轴的沉头安装孔，沉头深度刚好覆盖常用内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出耳片表面，避免与周边其他零部件产生干涉。耳片与中心圆柱的衔接位置做了大圆角过渡，没有应力集中的直角结构，即便采用透明工程塑料注塑成型，冷却过程中也不会因为壁厚差过大出现缩痕或者内应力开裂的问题，同时圆角过渡也能提升衔接位置的结构强度，在拧紧安装螺钉时，耳片根部不会因为局部应力过大出现断裂。

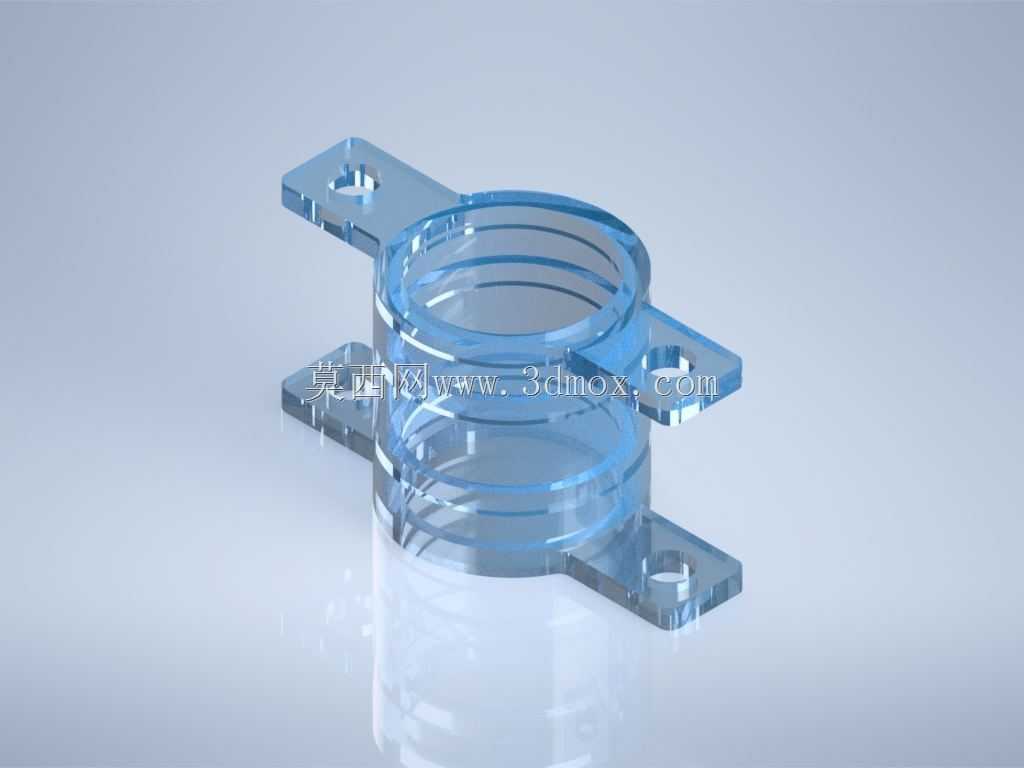

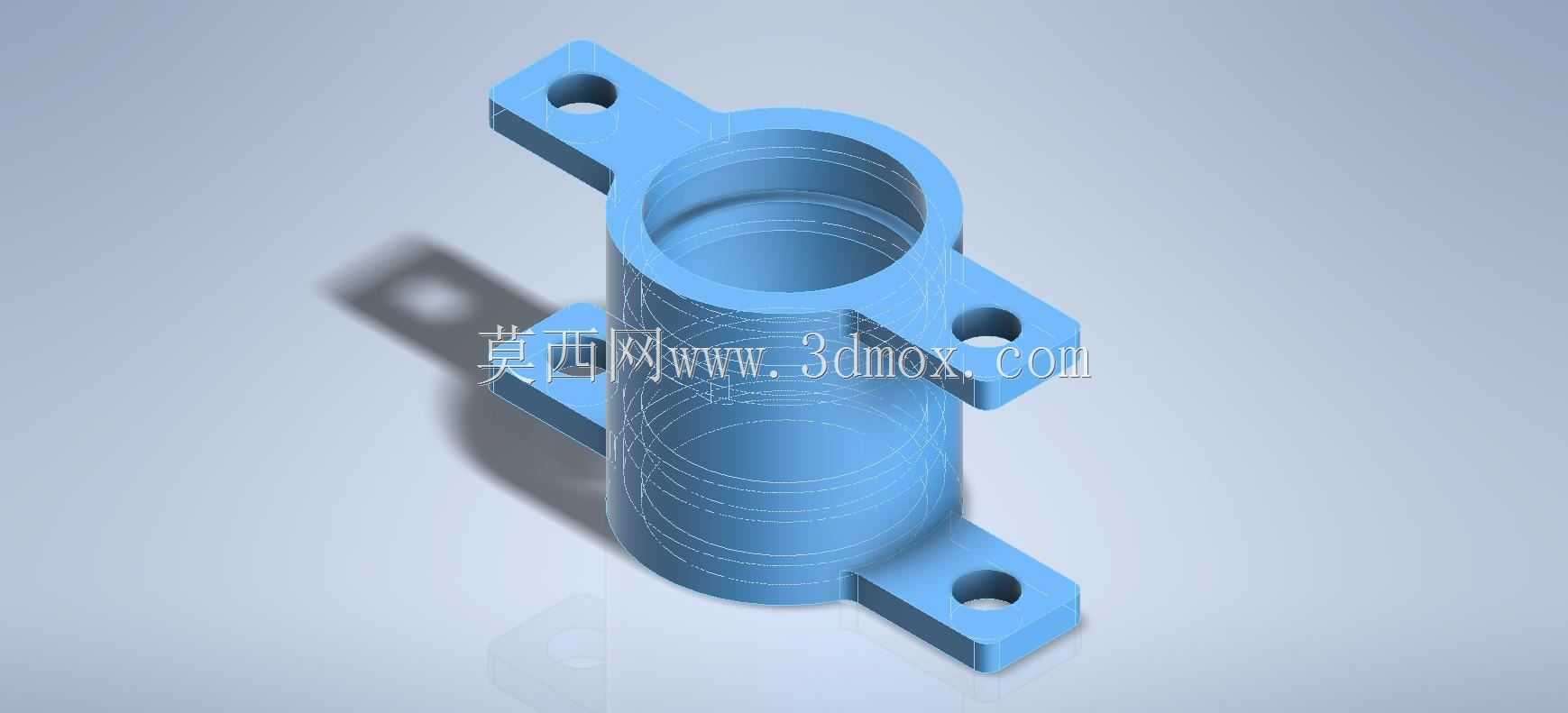

　　从安装边界来看，三个耳片的安装孔中心到中心腔体轴线的距离保持一致，安装时可以根据周边的空间布局选择任意一个耳片作为主定位点，另外两个耳片做辅助固定，适配不同方向的走线走管需求。耳片的底面与中心腔体的下端面保持齐平，安装时整个零件可以完全贴合在安装基板表面，不会出现倾斜，保证中心腔体的轴线与安装面垂直，穿入的管线也能保持顺直，避免出现弯折堵流的情况。零件整体采用透明材质设计，一方面可以直接观察内部管线的流体流动状态，或者观测内部柱状传感元件的工作状态，不需要额外拆卸零件就能排查管路堵塞、元件移位等问题，另一方面透明材质的自重较轻，不会给安装基板带来额外的负重，尤其适合对重量有要求的教学演示设备、小型便携试验装置。

　　实际选型使用时，需要注意中心腔体的长度要略大于被固定管线的外径，或者略长于被夹持柱状元件的夹持段长度，保证夹持接触面足够，避免固定不牢。安装螺钉的长度要根据安装基板的厚度选择，螺钉穿过耳片沉头孔后，拧入基板的深度要达到螺钉公称直径的1.5倍以上，保证连接可靠，在振动较大的设备上使用时，可以在耳片与安装基板之间加装薄橡胶垫片，既可以缓冲振动，也能避免透明材质的耳片被硬基板压伤。如果用于有腐蚀性流体的管路场景，透明材质可以选用耐化学腐蚀的透明PC或者PMMA材料，提升零件的使用寿命；如果用于普通教学演示场景，选用常规透明ABS材料即可满足强度和透明度要求，成本也更低。

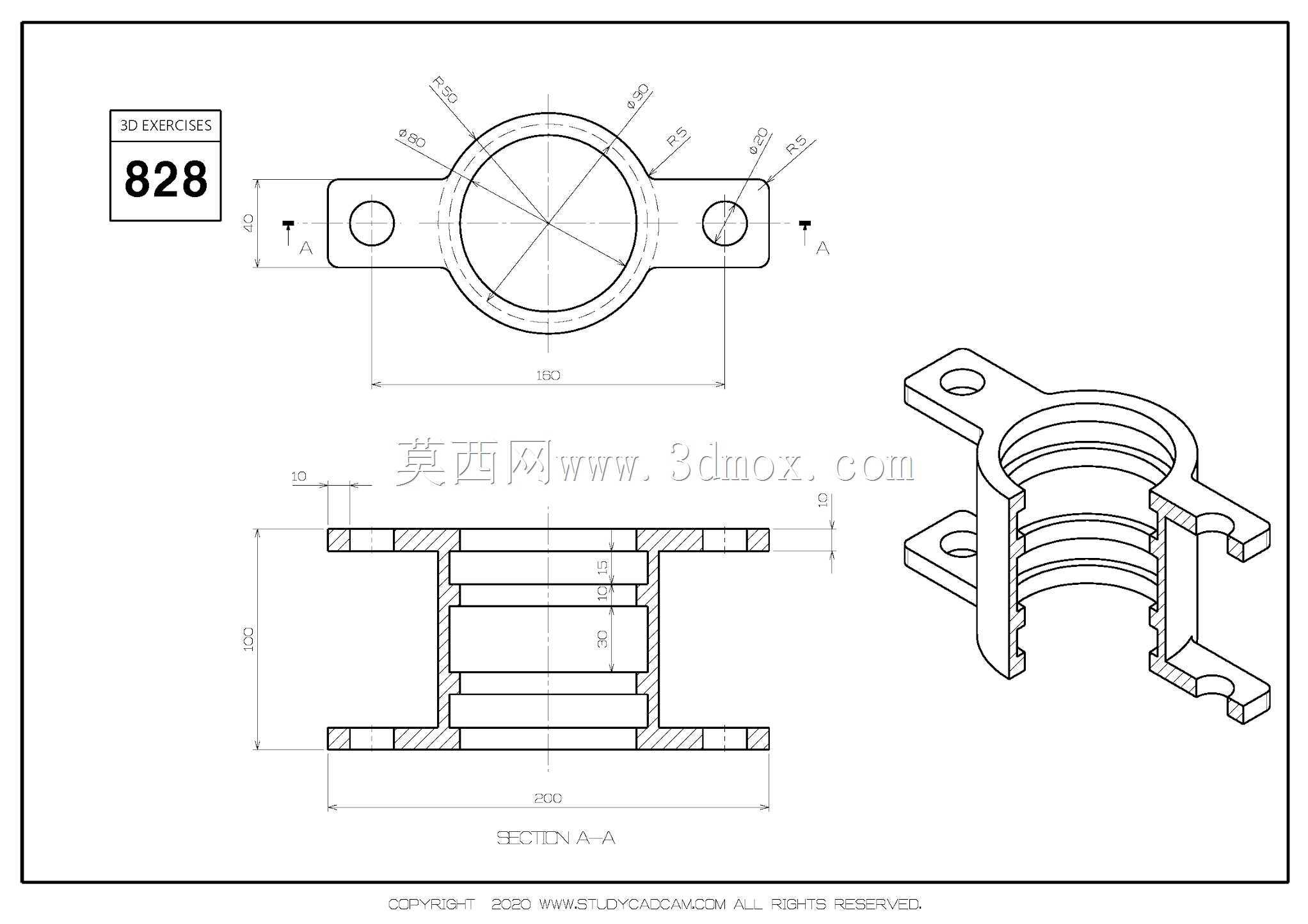

　　建模过程中，这类零件需要重点关注耳片与中心圆柱衔接位置的圆角处理，以及沉头孔的深度和同轴度控制，避免出现壁厚不均的问题，同时三个安装耳的角度分布要准确，保证安装时孔位能够与基板上的预钻孔对齐，不需要现场扩孔调整。中心腔体的内壁要做拔模处理，方便注塑脱模，内壁的表面粗糙度要达到Ra1.6以下，减少穿装管线时的摩擦阻力。
