单耳铰接式传动连接臂结构设计

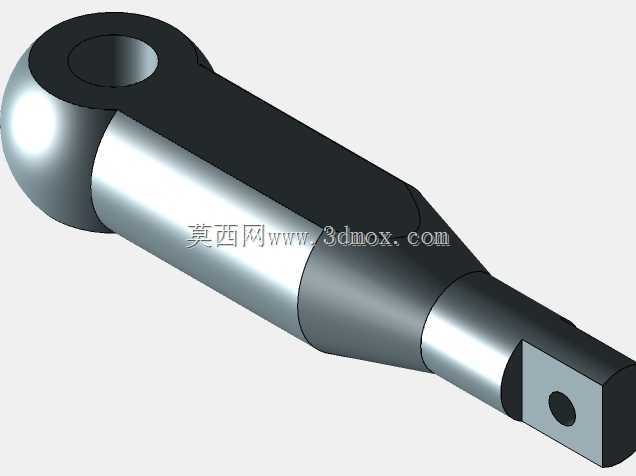

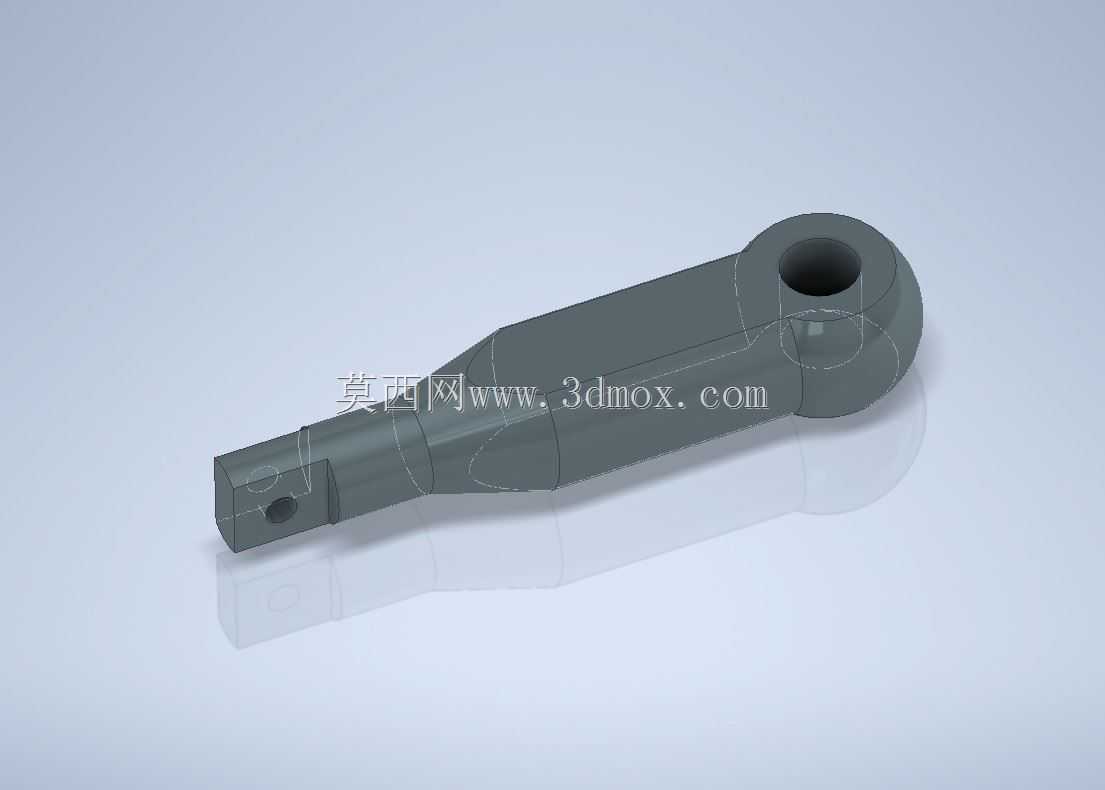

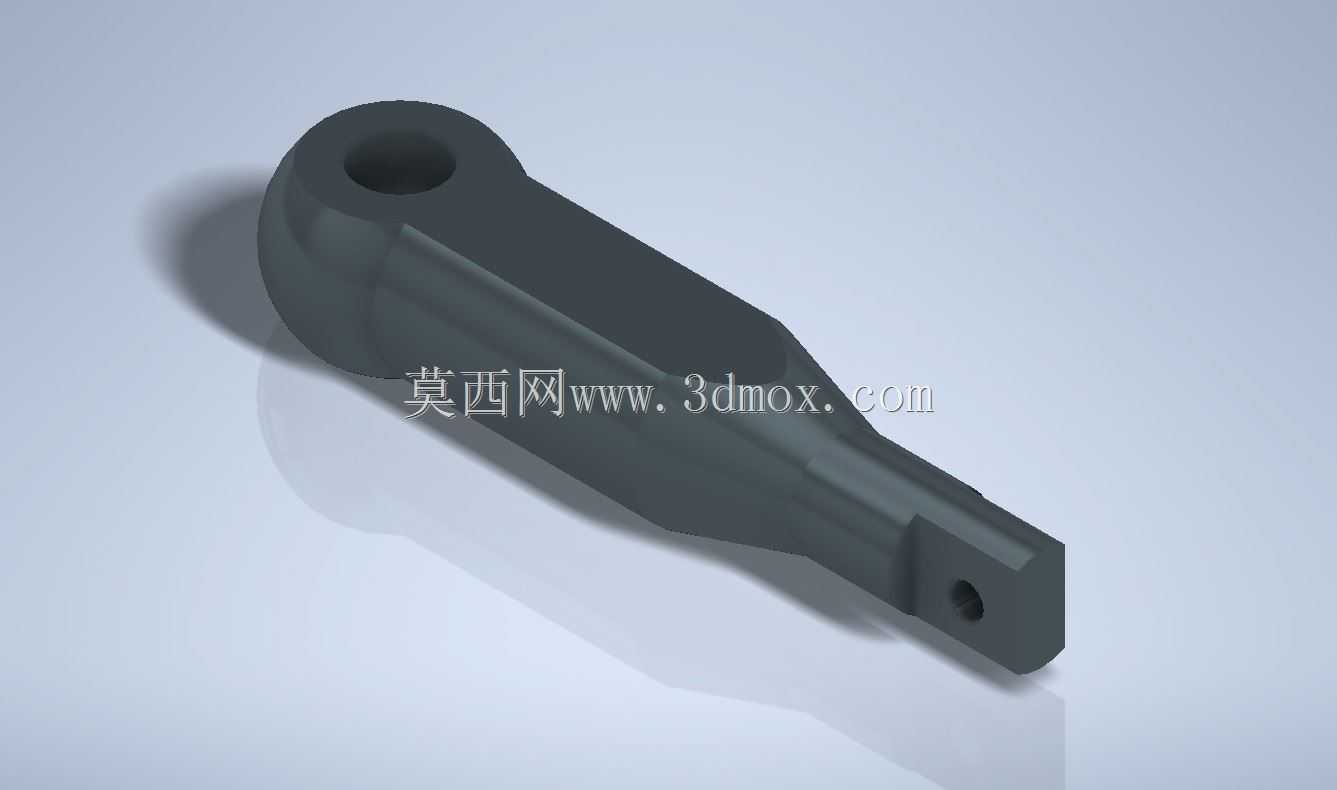

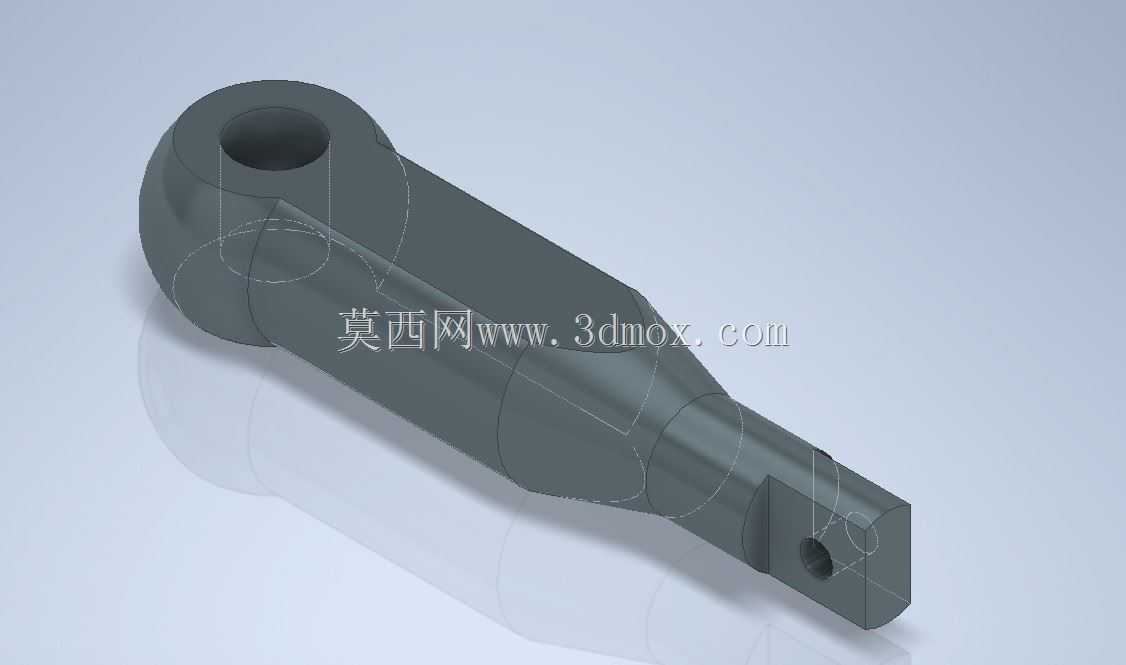

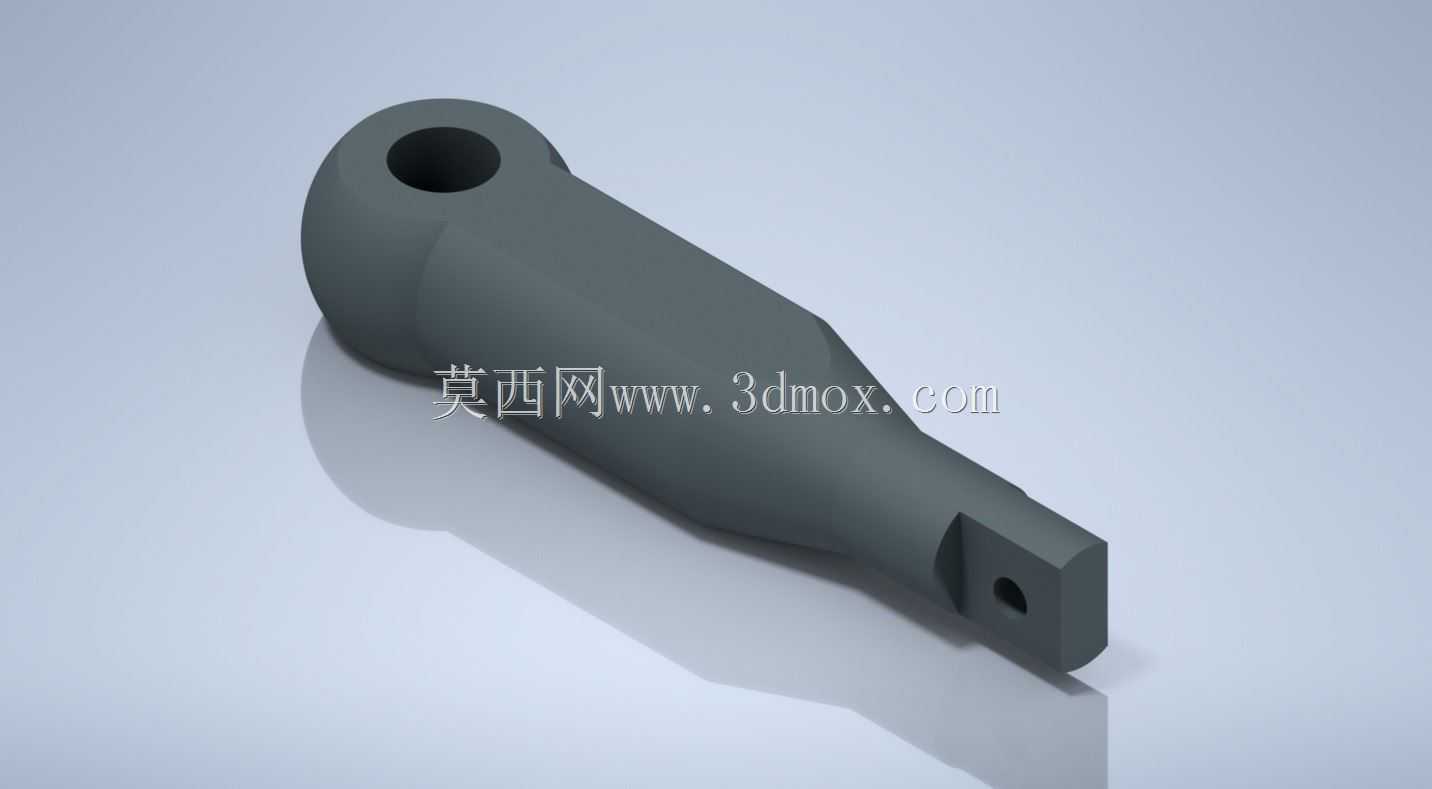

　　这类带单端铰接耳的异形连接臂，在轻工自动化输送线、小型工装夹具的气动执行端、检测设备的位移传递机构中应用十分广泛，核心作用是在两个存在相对摆角的运动部件之间传递直线往复作用力，同时补偿安装过程中产生的小角度同轴度偏差，避免刚性连接带来的附加弯矩损坏驱动元件。从结构功能上看，一端的带孔圆柱耳是铰接安装端，孔内可配套自润滑铜套或者滚针轴承，与固定销轴配合实现绕轴的摆动自由度，耳段外侧做了大圆弧过渡，没有尖锐的应力集中棱边，能够在往复摆动过程中均匀承受径向载荷，避免长期交变载荷下出现耳根断裂的问题。臂身主体采用变截面的流线型过渡设计，并非等直径的直杆结构，靠近铰接耳的区段截面尺寸更大，顺着受力方向逐步收窄到末端的扁方安装段，

　　这种设计是基于受力路径的优化：铰接端是主要的载荷输入点，承受的弯矩和径向力最大，更大的截面可以提升抗弯截面模量，而往末端延伸的过程中弯矩逐步降低，收窄截面既可以减少整体零件重量，也能避免不必要的材料浪费，同时臂身的棱边全部做了小圆角处理，既可以消除加工过程中的毛刺锐边，也能减少热处理过程中的应力集中风险。末端的扁方结构是动力输出端，上面加工的横向通孔用于穿装锁紧销或者紧定螺钉，和被驱动的滑块、拨叉或者检测触头等部件实现刚性固定，扁方的两个平行平面可以起到周向防转的作用，避免传递扭矩的时候连接部位出现相对转动，保证动力传递的精度。从安装边界来看，设计时需要重点校核三个核心尺寸：铰接孔的内径与配合销轴的公差配合，

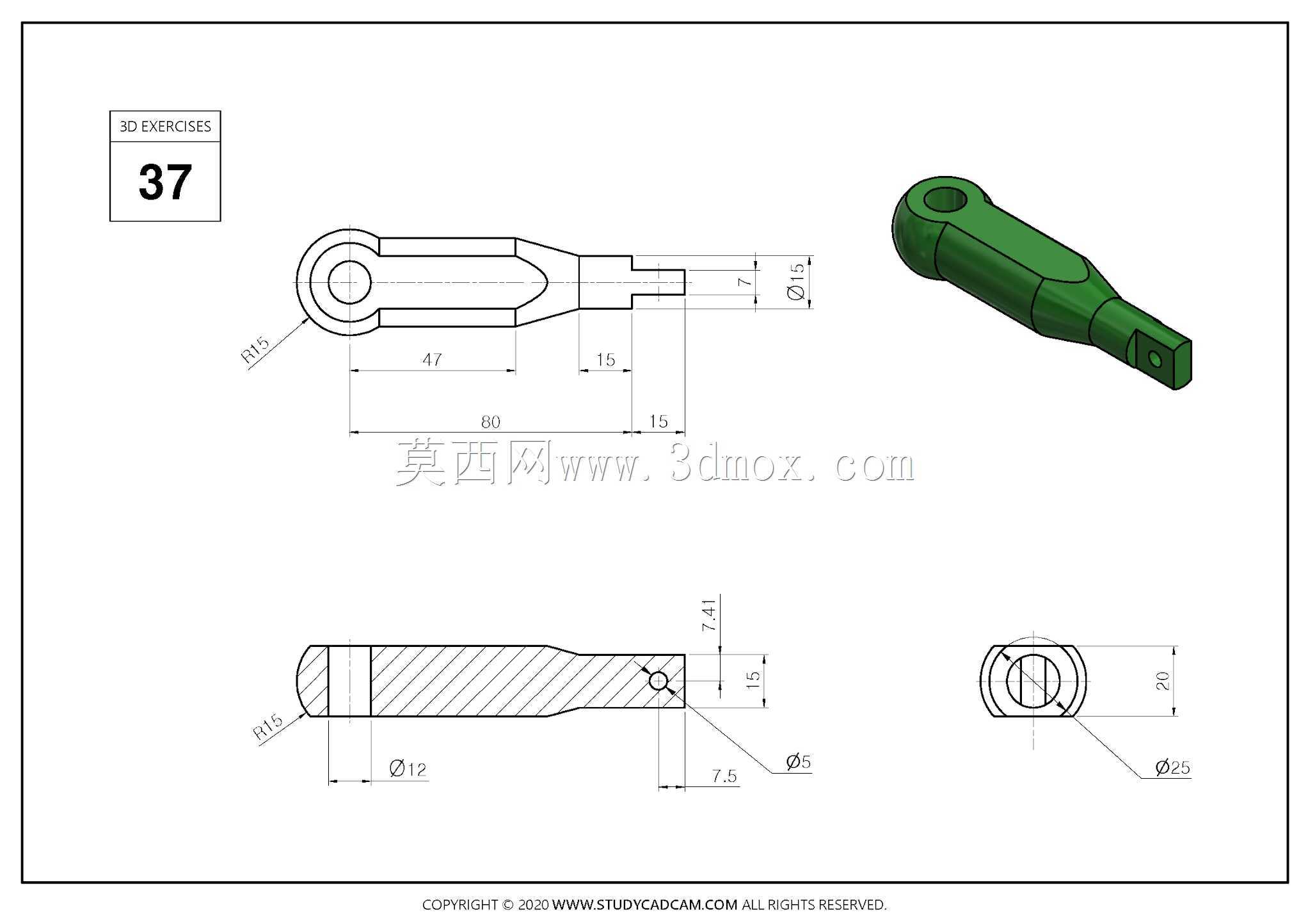

　　通常选H7/h6的间隙配合保证摆动顺畅，同时配合面的粗糙度要控制在Ra1.6以内，减少长期摆动的磨损量；臂身的总长度要匹配两个运动部件的中心距，预留足够的摆动空间，避免臂身在极限摆角位置和周边的机架、管线发生干涉；末端扁方的厚度要适配被连接件的安装槽宽度，横向孔的位置要保证锁紧后零件不会出现轴向窜动。建模过程中，这类零件的建模逻辑通常是先绘制整体的纵向对称面草图，沿着对称面做拉伸生成主体基础轮廓，再对铰接耳端做旋转切除生成内孔，对臂身的过渡棱边做圆角处理，最后在末端扁方位置做横向的孔特征切除，建模时要特别注意各段过渡曲面的相切约束，避免出现曲面褶皱或者壁厚不均的问题，如果是用于注塑或者粉末冶金工艺生产，还要额外添加拔模斜度，

　　保证零件可以顺利脱模。实际选型应用时，这类连接臂的材质通常根据载荷大小选择，轻载场景下可以用POM或者尼龙材质降低重量和运行噪音，中等载荷场景下选用45号钢做调质处理，表面发黑防锈，重载或者有腐蚀的场景则可以选用304不锈钢材质，不需要额外表面处理就能满足防锈要求。安装调试时，铰接端的销轴要加装轴用挡圈或者开口销防止轴向脱出，配合面要涂抹适量润滑脂降低磨损，末端的锁紧螺钉要加装防松垫圈，避免设备长期运行过程中出现连接松动导致的传动精度下降问题。
