带周向定位槽的多孔法兰式连接基座

项目分类:通用机械零部件 发布时间:2022-05-03 ID:612032
  • 带周向定位槽的多孔法兰式连接基座
  • 带周向定位槽的多孔法兰式连接基座
  • 带周向定位槽的多孔法兰式连接基座
  • 带周向定位槽的多孔法兰式连接基座
  • 带周向定位槽的多孔法兰式连接基座
  • 带周向定位槽的多孔法兰式连接基座

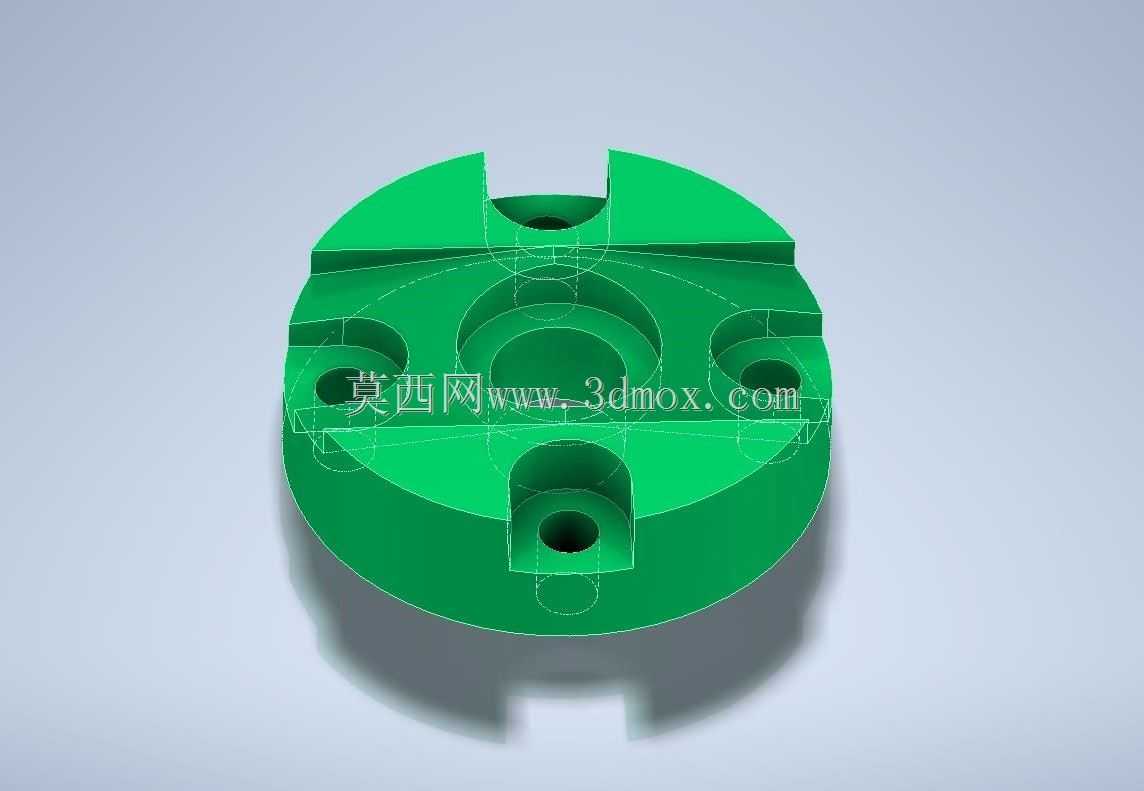

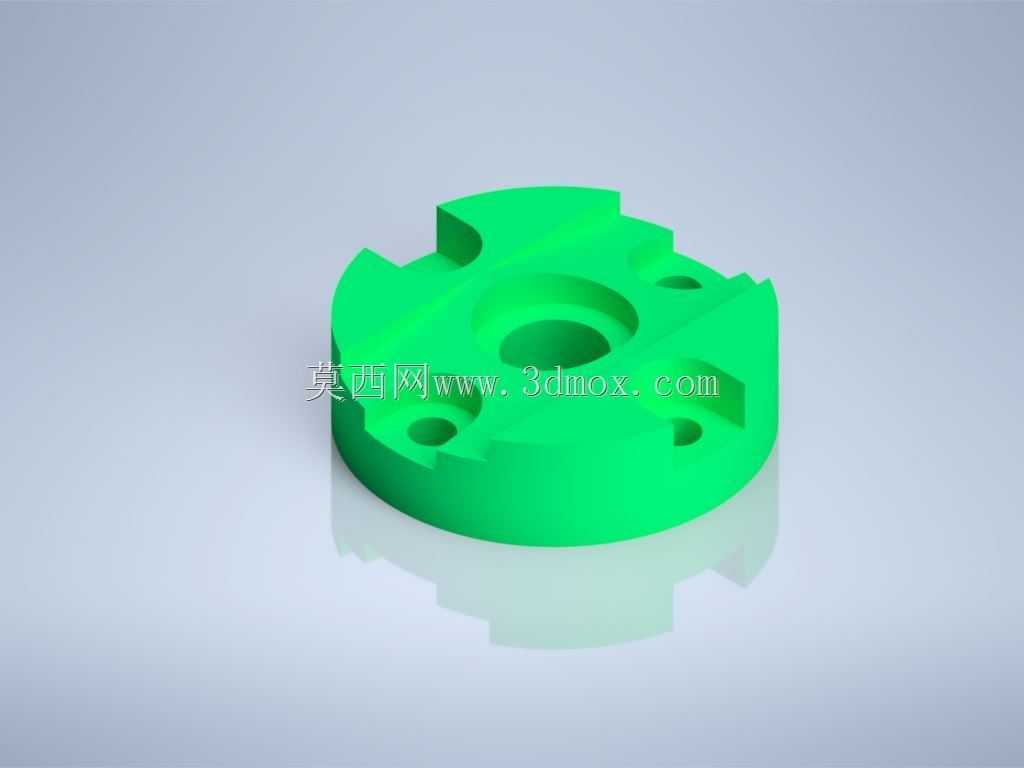

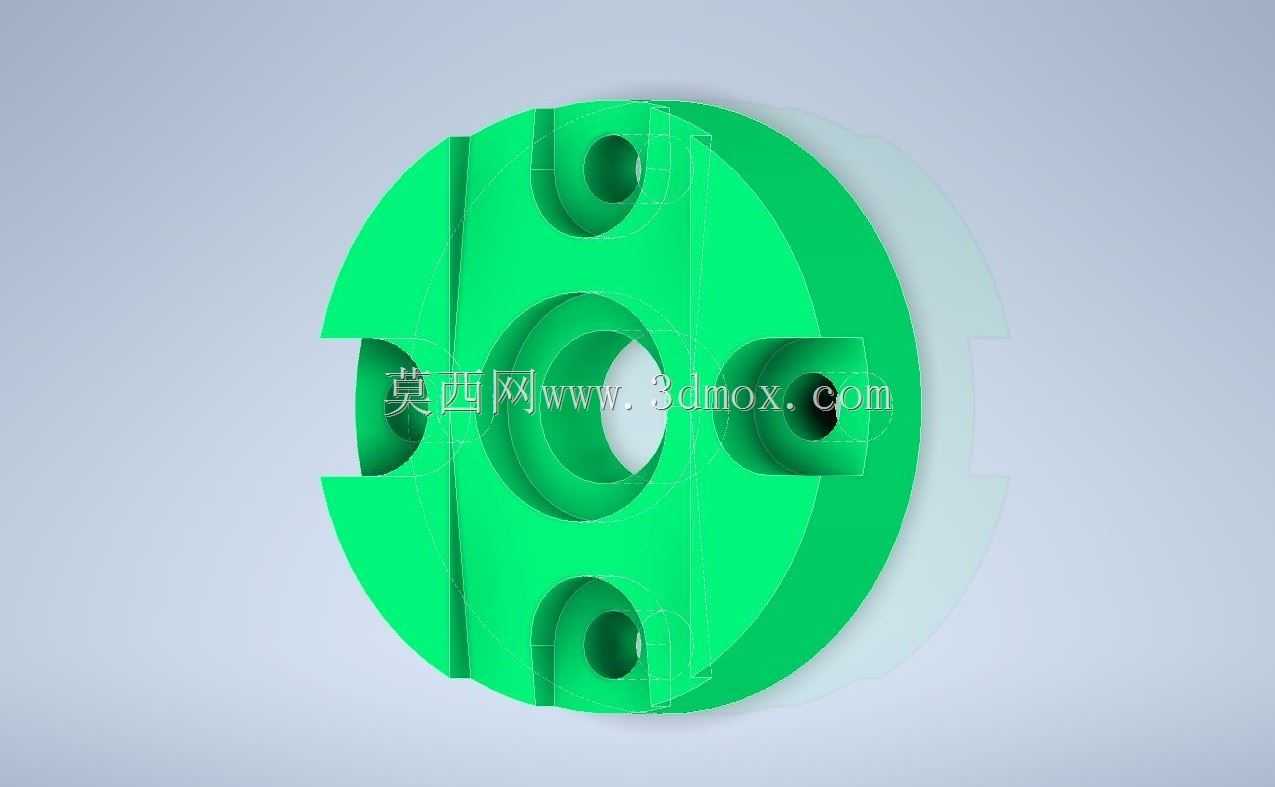

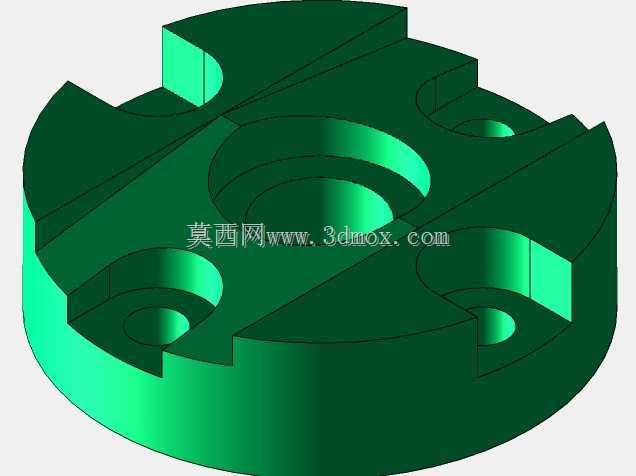

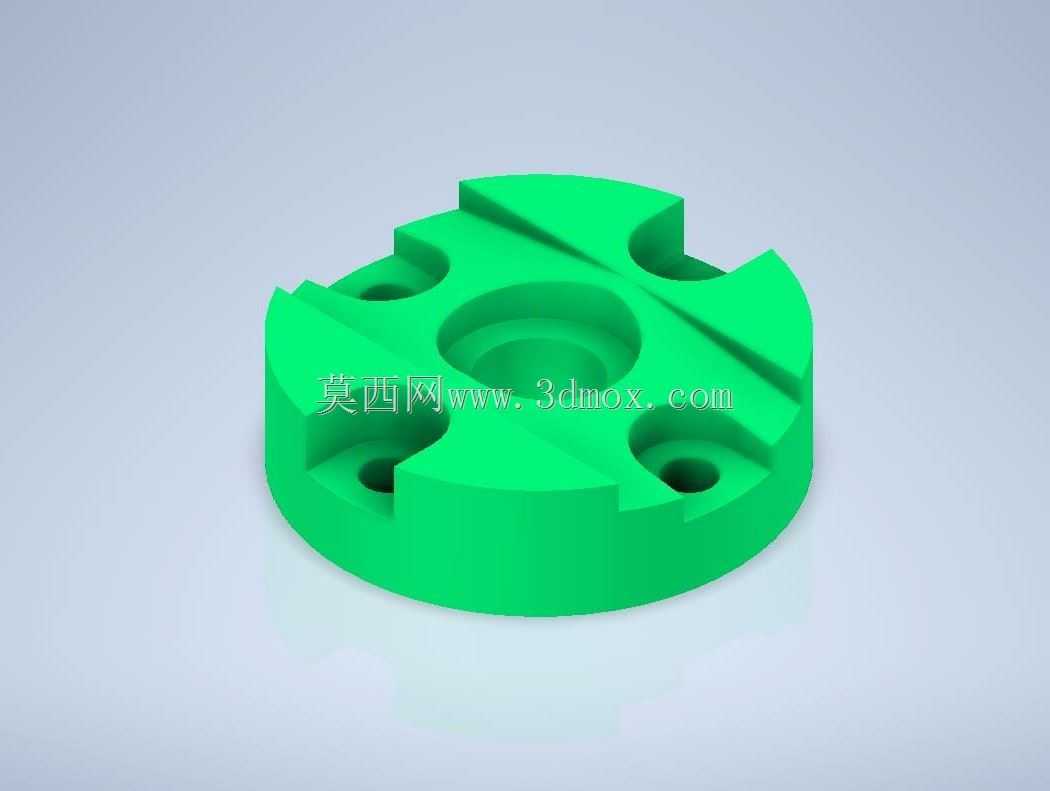

  这类带周向定位槽的多孔法兰式连接基座,多应用在中小型自动化设备的模组对接工位、流体管路的中间转接节点,以及检测仪器的传感元件安装端,承担相邻部件的同轴定位、载荷传递与周向防转功能,避免对接部件在设备运行过程中出现相对转动、轴向窜动的问题。从结构设计逻辑来看,主体采用圆盘式法兰构型,核心是依托中心的阶梯通孔完成轴类零件或者管路接头的穿装配合,中心孔的阶梯差可以直接对穿装部件形成轴向限位,省去额外加装轴用挡圈或者限位套的工序,压缩装配环节的零件数量。周向均匀分布的四个沉头安装孔,孔位的分度误差控制在0.02mm以内,沉头深度刚好覆盖内六角圆柱头螺钉的头部高度,安装后螺钉头部不会突出基座端面,不会对相邻对接的平面部件形成装配干涉,

  适配M4-M6规格的常用紧固件,能满足多数轻载、中载工况下的连接强度要求。基座外缘设置的四个对称分布的缺口式定位槽,并非随意开设的减重结构,每个槽的侧面都做了铣平加工,表面粗糙度控制在Ra1.6,可与设备安装位上的定位凸块形成嵌合配合,装配时无需反复调整周向角度,就能快速对准安装孔位,同时在设备运行承受周向扭矩时,定位槽可以分担紧固件受到的剪切力,避免螺钉长期受剪出现断裂失效的问题。基座的整体厚度根据适配工况做了梯度设计,中心孔周边的实体厚度比外缘区域厚2mm,这部分是主要的载荷承载区,加厚处理可以提升中心孔配合面的刚性,避免长期受压出现形变导致配合间隙变大;外缘区域做了等厚处理,在保证安装面平面度的前提下尽可能减少实体材料占比,

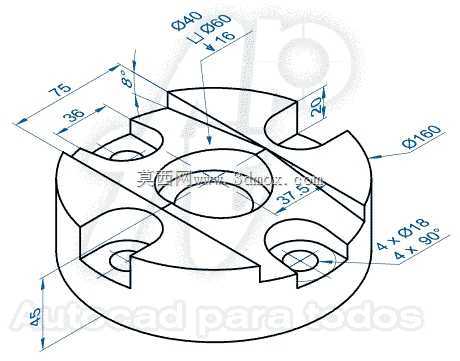

  降低零件自身重量,对于需要频繁拆装的检测工位来说,能有效降低运维人员的操作负荷。从安装边界来看,这类基座的外圆直径通常适配50-80mm的安装空间,安装时需要保证对接面的平面度误差不超过0.03mm,否则安装后会出现基座翘曲,导致中心孔的同轴度超差,加剧穿装轴类零件的磨损;定位槽与安装位凸块的配合间隙建议控制在0.01-0.03mm之间,间隙过大会失去周向定位的作用,间隙过小则会提升装配难度,甚至在温度变化出现热胀冷缩时出现卡滞问题。在实际建模过程中,这类零件需要优先确定中心孔的基准轴线,所有安装孔、定位槽的位置度公差都以该轴线为基准标注,建模时先绘制法兰主体的回转截面,通过回转命令生成基础实体,再依次绘制安装孔、

  定位槽的草图做切除处理,最后对所有锐边做C0.5的倒角处理,避免装配时割伤操作人员,也能消除零件加工时的应力集中点,提升零件的抗疲劳强度。这类基座在传感器安装场景下使用时,还可以在中心孔内加装绝缘衬套,避免金属基座对传感元件的信号传输形成电磁干扰,衬套与中心孔采用H7/h6的间隙配合,方便后期更换维护;在流体管路转接场景下,基座的两个端面都需要预留密封槽的安装位置,可适配O型密封圈完成端面密封,避免管路内的流体出现渗漏问题,密封槽的深度根据密封圈的线径做对应设计,保证压缩量在合理区间,既不会因为压缩量过大导致密封圈过早老化,也不会因为压缩量不足出现密封失效。
