缩放仪传动连杆结构设计

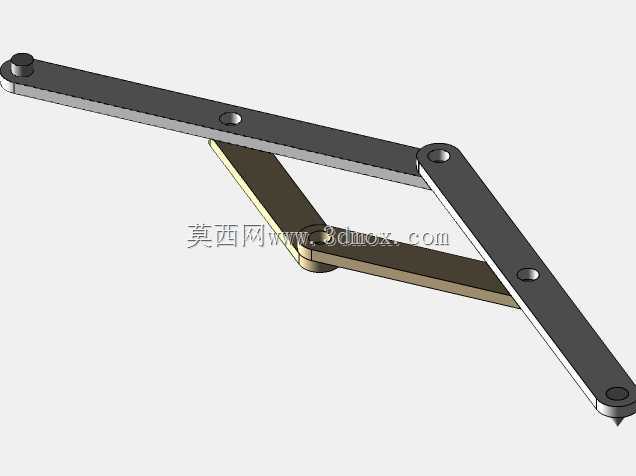

　　在绘图缩放、轨迹复刻类工装设备的传动链路里，这类长条形铰接连杆是构成缩放仪平行四边形机构的核心受力构件，日常接触到的手动比例绘图仪、工件轮廓仿形加工工装、纺织行业的图案缩放描版装置里，都能见到同结构连杆的应用。区别于普通传动拉杆，这类连杆需要在多组铰接点同步转动的工况下长期保持杆身直线度，一旦杆身出现挠曲变形，整个缩放机构的平行四边形传动关系就会被破坏，最终输出的缩放轨迹会出现比例偏差，无法满足仿形、绘图的精度要求。

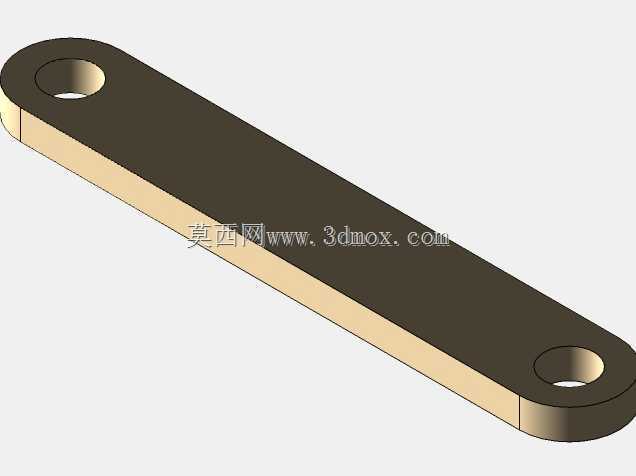

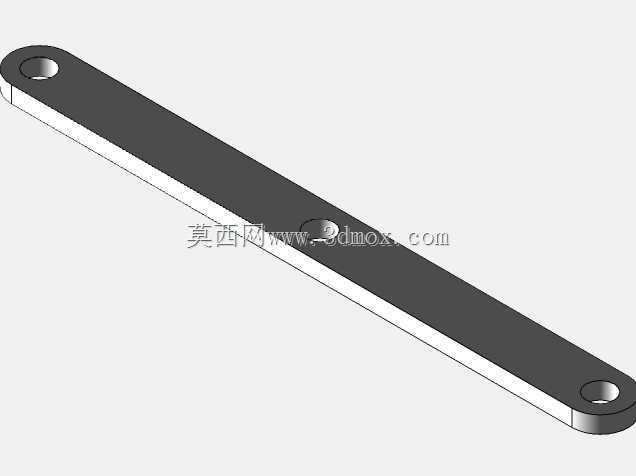

　　从结构设计逻辑来看，杆身采用等截面长条形扁平结构，是为了在有限安装空间内平衡抗弯截面模量与整体重量，两端的同轴铰接孔是整个构件的核心安装基准，孔位的同轴度、孔与杆身轴线的垂直度公差，直接决定了连杆铰接后的转动顺滑度，若两孔轴线出现偏斜，铰接后会产生额外的转动阻尼，长时间运行还会出现铰接销的偏磨，缩短整套机构的维护周期。杆身中部预留的铰接点位，是用来匹配缩放仪的比例调节需求，不同的孔位对应不同的缩放传动比，设计时需要严格控制中间孔位与两端孔的中心距公差，中心距的偏差会直接转化为缩放比例的误差，对于需要精准比例复刻的应用场景，这类孔位的中心距公差通常需要控制在IT7级精度范围内。

　　实际选型适配时，首先要确认杆身的有效安装长度，也就是两端铰接孔的中心距，这个尺寸决定了整套缩放机构的最大作业幅面，中心距越大，机构能够实现的最大绘图或仿形范围就越大，但过长的杆身会带来自重挠曲的问题，因此设计时会根据杆长匹配对应的截面厚度，保证杆身在水平放置工况下的最大挠度不超过铰接副的间隙补偿范围。安装边界方面，这类连杆的铰接端通常采用间隙配合的销轴连接，配合间隙控制在0.02-0.05mm区间，既保证转动无卡滞，又不会因为间隙过大导致传动回程差超标；杆身的厚度方向需要预留足够的相邻构件避让空间，因为缩放仪的多组连杆是层叠铰接布置的，若杆厚设计不合理，机构在大角度开合时会出现相邻连杆的运动干涉，无法实现全行程的顺畅动作。

　　从工况适配角度，这类连杆在手动缩放绘图场景下，承受的载荷主要是铰接处的摩擦力与杆身自重，因此材质多选用硬质铝合金或冷轧钢板，表面做发黑或阳极氧化处理，提升耐磨性能与防锈能力；如果是应用在工业仿形切削的缩放机构上，杆身需要承受切削力传递的交变载荷，此时会选用中碳钢材质并做调质处理，提升杆身的抗疲劳强度，避免长期交变载荷下出现杆身断裂或铰接孔变形的问题。设计过程中还需要考虑杆身的动平衡特性，因为缩放机构工作时连杆会做平面复合运动，若杆身的质心偏离转动轴线，高速运动时会产生额外的振动，影响仿形或绘图的精度，因此长杆类构件的截面通常设计为对称结构，保证质心落在杆身轴线上，降低运动过程中的附加载荷。

　　很多初次接触缩放机构设计的工程师，容易忽略连杆铰接孔的端面加工要求，实际上铰接孔的端面需要与孔轴线保持垂直，且表面粗糙度要达到Ra1.6以下，这样铰接时垫片与杆身端面的接触才会均匀，不会出现局部应力集中导致的端面磨损，同时也能保证连杆转动时不会出现轴向窜动，维持整套机构的运动精度。另外杆身的棱边需要做倒钝处理，避免安装调试过程中划伤操作人员，也能减少应力集中点，提升杆身的抗冲击能力。在整套缩放仪的装配链路里，这类连杆属于基础传动构件，其加工精度直接决定了整套设备的最终性能，哪怕是0.1mm的孔位偏差，在大比例缩放作业时，最终的轨迹偏差会被放大数倍，完全无法满足使用要求。
