缩放绘图仪用平行传动连杆构件

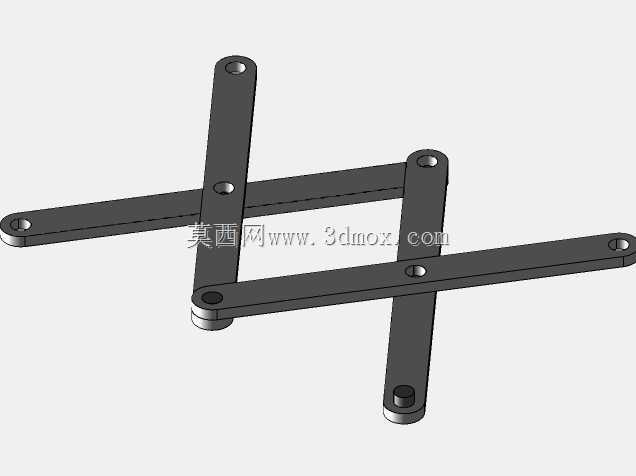

　　在传统机械缩放绘图、仿形加工以及小行程比例位移传递的场景中，这类长条形平行连杆是构成 pantograph 缩放机构的核心受力构件，日常在手工测绘缩放、小型仿形雕刻、仪表指针传动等场景中都能见到这类构件的应用，它承担着机构运动过程中固定铰接点间距、传递等比例位移的核心作用，一旦连杆的铰接孔同轴度、杆身直线度出现偏差，整个缩放机构的输出比例就会出现非线性误差，直接影响最终的绘图或仿形加工精度。

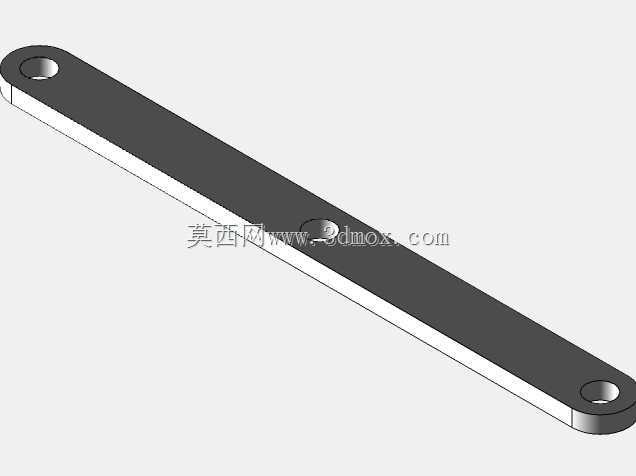

　　从结构设计逻辑来看，这类连杆采用等厚薄板长条形结构，杆身主体做了等宽设计，两端分别设置同轴的铰接通孔，杆身中部额外设置的铰接孔用于连接缩放机构的中间传动支杆，三个铰接孔的中心距严格按照缩放比例的几何关系确定，孔位公差控制在IT7级以内，保证铰接后各支杆的转动自由度顺畅无卡滞，同时不会出现过大的铰接间隙。杆身的厚度根据机构的最大受力工况确定，在满足抗弯刚度要求的前提下尽可能降低构件自重，减少运动过程中的惯性冲击，避免机构高速往复运动时出现震颤。两端的铰接孔处做了局部加厚翻边处理，提升孔位的耐磨性能，延长铰接部位的使用寿命，无需额外加装衬套即可满足中低载荷下的长期转动需求。

　　从安装边界来看，这类连杆的安装完全依靠两端及中部的铰接孔完成，安装时需要保证所有铰接轴的轴线相互平行，避免连杆运动过程中出现别劲卡滞的情况。杆身的宽度方向需要预留足够的运动避让空间，防止机构缩放运动过程中杆身与相邻的其他支杆、固定基座发生干涉。铰接孔的孔径与配套的铰接轴采用间隙配合，配合间隙控制在0.02mm到0.05mm之间，既保证转动灵活，又不会因为间隙过大导致机构输出端出现空程误差。杆身的平面度要求控制在0.1mm以内，避免安装后连杆出现翘曲，导致运动过程中摩擦阻力增大。

　　在实际使用过程中，这类连杆的受力以平面内的拉压载荷为主，同时承受小幅度的弯曲载荷，因此材料通常选用冷轧碳素钢板，经过冲压落料、冲孔、去毛刺、表面发黑处理后即可投入使用，加工工艺简单，成本低廉，适合批量生产。在进行三维建模时，需要重点关注三个铰接孔的中心距尺寸精度，以及孔轴线与杆身平面的垂直度要求，建模过程中需要对孔位边缘做微小的倒角处理，去除锐边，避免安装时划伤操作人员，同时也能减少铰接部位的应力集中。杆身的棱边做R0.5的圆角处理，提升构件的外观质感，同时避免应力集中导致杆身在长期交变载荷下出现断裂。对于需要在高频率往复运动场景下使用的连杆，还可以在铰接孔内镶嵌铜质衬套，进一步提升耐磨性能，延长构件的维护周期。这类连杆除了应用在缩放绘图仪上，还可以拓展应用到小型平行夹持机构、比例位移放大机构、仪表指针传动机构中，通过调整三个铰接孔的中心距比例，即可实现不同的缩放传动比，适配不同的设备功能需求。在进行机构装配调试时，需要先将所有连杆的铰接部位涂抹少量润滑脂，降低转动摩擦阻力，装配完成后手动驱动机构做全行程运动，检查是否存在卡滞、干涉情况，确认各铰接点转动顺畅后再投入使用。日常维护过程中只需要定期检查铰接部位的磨损情况，当铰接孔与轴的配合间隙超过设计允许值时，及时更换连杆或者铰接轴，保证机构的传动精度。
