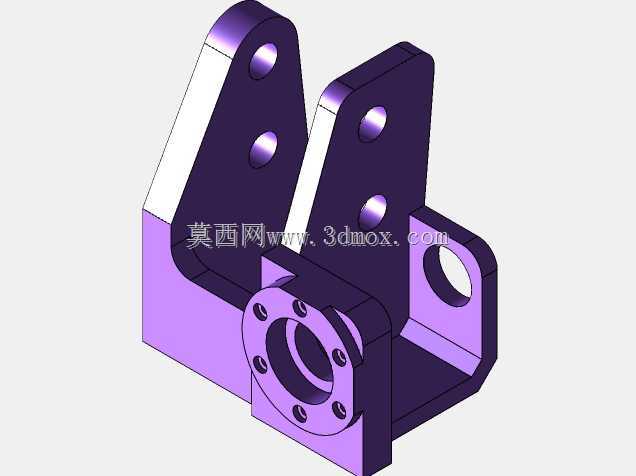

在工业传感检测单元的布设场景中,这类双立板带法兰的安装支座是传感组件与主机架之间的核心衔接构件,多数应用在需要对轴系转动位置、管路介质参数、执行件位移量做实时采集的工位上,比如自动化生产线的转轴转速检测、液压管路的压力传感固定、输送线末端的位置触发传感安装,都需要这类支座来完成传感元件的刚性固定,避免设备运行过程中的振动导致传感采集数据出现偏差,甚至出现传感元件磕碰脱落的故障。从结构设计逻辑来看,整个支座采用一体化铣削成型的思路,底部的U型承托结构是整个构件的受力基础,两侧对称布置的立板上开设的同轴通孔,是用来穿装铰接销轴或者锁紧螺栓的,这部分的孔位同轴度公差需要控制在0.02mm以内,才能保证安装后支座不会出现偏斜,
避免后续传感元件的检测面与被测对象出现角度偏差。立板上的孔位做了倒角处理,既可以去除机加工产生的毛刺,也能在穿装紧固件的时候起到导向作用,减少装配时的对位难度。前端伸出的法兰连接端是整个支座的功能核心,法兰端面上均匀分布的六个螺栓孔,是用来匹配标准传感元件的安装法兰的,孔位的分布圆直径严格遵循通用传感元件的安装尺寸规范,中心的通孔是用来穿装传感探头或者走连接线缆的,通孔的内径尺寸预留了足够的间隙,既不会干涉探头的伸缩动作,也能给线缆留出足够的弯折空间,避免长期运行中线缆被孔壁磨损出现断路故障。法兰端面的平面度要求控制在0.01mm以内,保证传感元件安装后能和支座端面完全贴合,不会出现局部间隙导致的密封失效或者振动松脱问题。
从安装边界来看,整个支座的横向宽度控制在适配多数中小型设备机架安装位的尺寸范围内,两侧立板的外侧面间距刚好可以嵌入常规型材机架的安装槽内,不需要额外做加宽或者裁切处理,底部U型结构的内空尺寸预留了足够的避让空间,安装后不会和机架上的走线槽、相邻的紧固件产生干涉。立板上的安装孔中心到底部安装面的高度尺寸,是经过反复校核的,保证传感元件安装后,探头的检测位置刚好对准被测对象的检测点,不需要额外加装调整垫片来修正检测距离,能有效减少现场装配的调整工作量。在实际使用过程中,这类支座的受力特性也经过了针对性优化,立板和底部承托结构、前端法兰的衔接位置都做了圆角过渡处理,避免应力集中导致的构件断裂,尤其是在设备启停瞬间有冲击载荷的工况下,

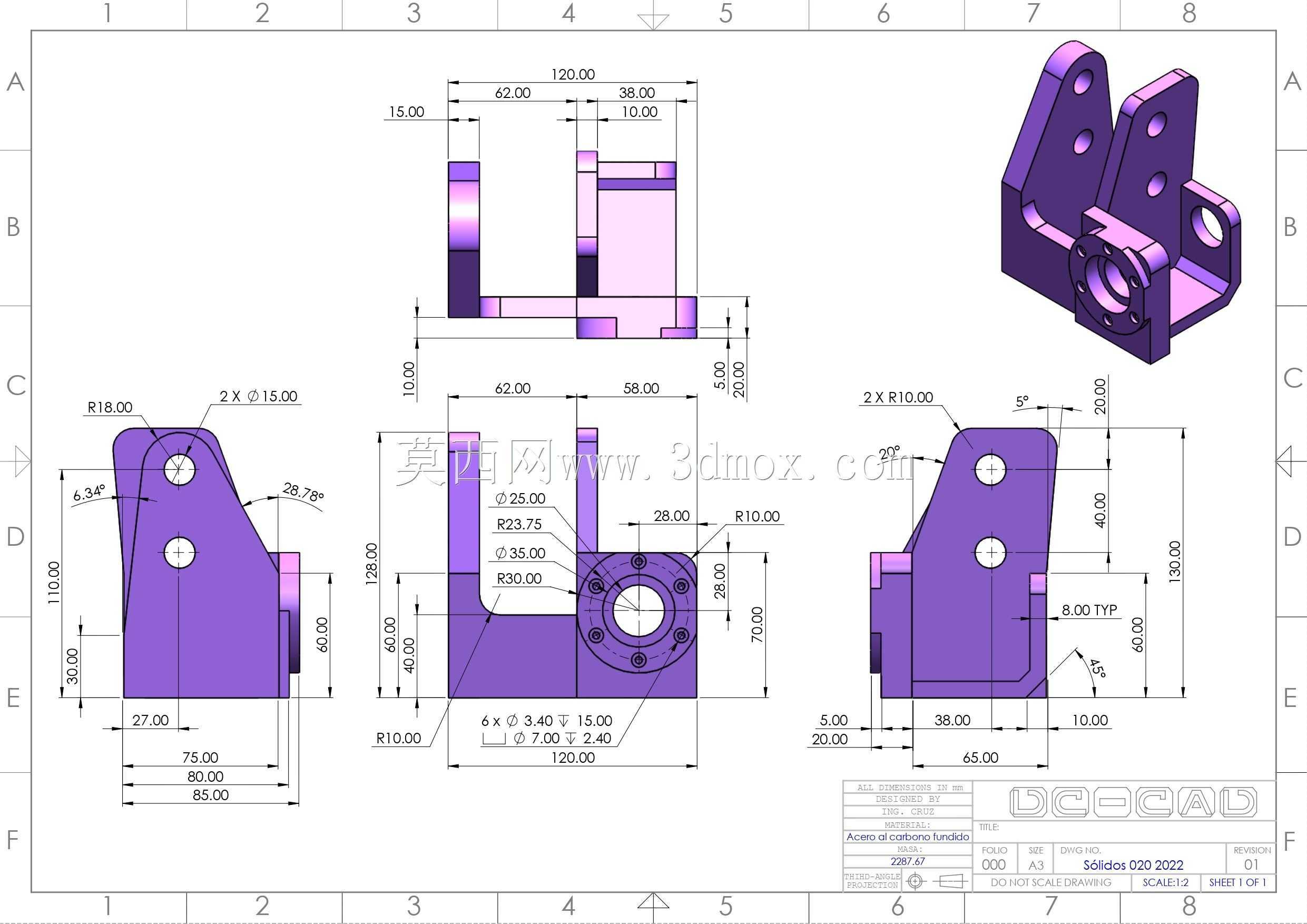

圆角过渡的结构能有效分散应力,提升整个支座的抗疲劳强度。材质选择上一般采用中碳钢做表面氧化处理,或者根据防腐需求选用不锈钢材质,既能保证足够的结构刚性,承受设备运行中的持续振动,也能适应多数工业现场的温湿度环境,不会轻易出现锈蚀变形的问题。在三维建模过程中,这类构件的建模重点在于各个安装孔位的位置度约束,尤其是法兰端的螺栓孔分布、立板上同轴孔的对齐关系,都需要严格按照实际安装尺寸来做参数化设定,建模时需要提前考虑机加工的工艺可行性,比如立板内侧的加工空间、法兰端面的走刀路径,避免出现设计出来的结构无法通过常规铣削工艺加工的问题。同时建模时需要预留合理的形位公差标注基准,以底部安装面作为主要基准面,来约束立板孔位、法兰端面的位置精度,保证加工完成的构件能直接和标准传感元件、机架安装位适配,不需要二次修配。这类支座虽然属于传感系统里的小型结构件,但它的加工精度、结构强度直接影响整个传感检测单元的工作稳定性,很多现场出现的传感数据跳变、元件过早损坏的问题,追根溯源都是安装支座的设计或者加工精度不达标导致的,所以在设计过程中不能因为构件尺寸小就忽略细节上的校核,不管是安装孔的间隙预留、应力集中位置的结构优化,还是安装边界的尺寸核对,都需要结合实际的应用工况做针对性调整,才能保证整个传感单元长期稳定运行。
