工业检测用楔形安装基座结构设计

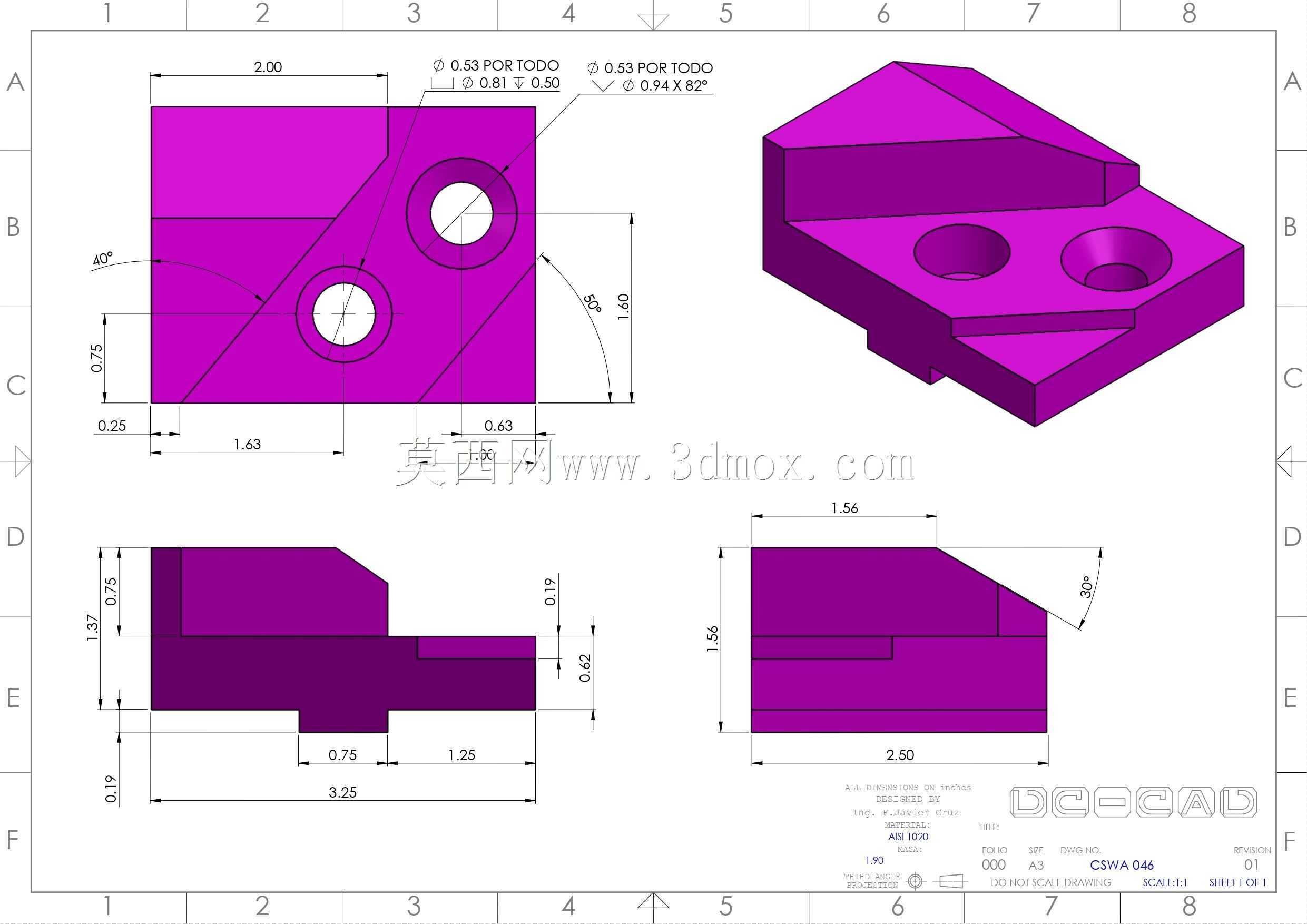

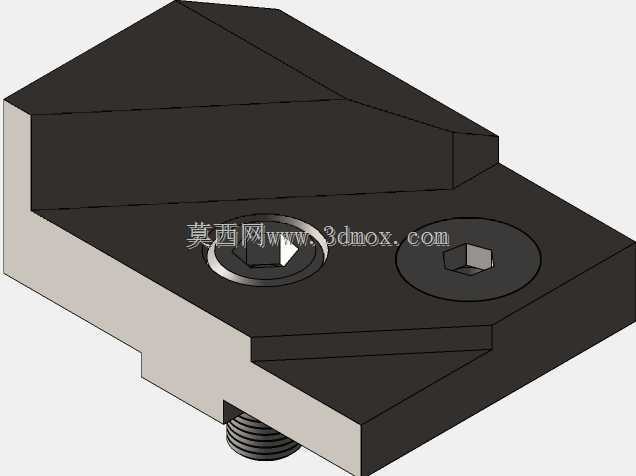

　　在工业自动化检测工位、精密装配对位平台以及设备运行状态监测点位中，这类楔形安装基座是配套检测元件完成固定与角度适配的核心结构件，日常应用场景覆盖了生产线工件到位检测、设备位移量监测、装配面平行度校准等多个环节，能够在有限的安装空间内为检测元件提供稳定的支撑基准，避免因安装面角度偏差导致的检测数据漂移、信号采集失准等问题。从实际功能层面来看，该结构件并非独立的检测单元，而是作为检测元件与设备安装面之间的过渡连接件，底部伸出的外螺纹柱用于穿过设备安装板完成初步锁紧，配合螺母可快速调整基座的伸出长度，适配不同厚度的安装面板；基座本体上设置的两个沉头内六角安装位，一个用于固定检测元件本体，另一个可加装定位销或微调螺钉，

　　实现检测元件的小范围角度调整，保证检测端的工作面与被测对象保持预设的相对位置。设计过程中优先考虑了安装空间的边界约束，整体采用斜楔式的块体结构，上表面的倾斜角度经过精准测算，刚好匹配多数工业检测场景下需要将检测元件倾斜15-20度安装的需求，省去了现场额外加工斜垫片的工序；基座的侧边做了直角切边处理，安装时可紧贴设备机架的定位立面，无需额外做周向防转结构，拧紧底部螺纹时不会跟转，大幅降低现场安装的调试难度。外形尺寸方面，基座本体的长宽比控制在1.2:1左右，整体厚度根据螺纹规格匹配M6标准外螺纹柱，安装时在设备面板上只需加工直径6.5mm的穿线孔即可完成装配，两个沉头孔的中心距按照常用检测元件的安装孔距设计，

　　兼容市面上多数同规格检测元件的直接安装，不需要额外做转接板。结构细节上，沉头孔的深度做了精准控制，内六角螺钉拧紧后头部完全沉入孔内，不会突出基座上表面，避免与被测工件发生运动干涉；基座底部与螺纹柱衔接的位置做了退刀槽处理，既保证螺纹加工的完整性，也能让基座底面与安装面板完全贴合，不会出现螺纹根部顶起导致的安装倾斜问题；基座的斜面上没有多余的凸起结构，所有棱边都做了0.2mm的倒角处理，既避免安装时划伤操作人员，也能减少应力集中，提升长期受振动工况下的结构强度。在设备实际运行过程中，这类安装基座往往要长期承受设备启停带来的振动冲击，因此结构设计时没有采用薄壁结构，整体块体的最小壁厚都在5mm以上，保证足够的刚性，

　　即使在高频振动的工位上也不会出现基座变形导致的检测位置偏移。不同于常规的平板式安装座，这种楔形结构直接集成了角度补偿功能，在很多空间紧凑、无法加装角度调整支架的工位上，能够直接替代“平板垫片+角度垫块”的组合安装方式，减少安装环节的零件数量，降低装配累积误差。从建模逻辑来看，该结构优先以安装基准面为草图绘制平面，先确定底部螺纹柱的中心位置，再向上拉伸生成楔形本体，之后通过切除命令生成两个沉头安装孔，最后添加倒角、退刀槽等工艺细节，所有尺寸都遵循机械设计的公差配合要求，螺纹规格、沉头孔尺寸都符合国标紧固件的安装要求，加工时可直接采用方块料铣削成型，加工工序简单，不需要复杂的工装夹具，适合批量加工生产。实际选型时，可根据检测元件的重量、安装空间的大小调整基座的整体尺寸，螺纹规格也可根据现场安装需求更换为M4或M8规格，两个沉头孔的位置可根据具体检测元件的安装孔距做参数化调整，具备较强的适配性，能够覆盖多数工业检测场景下的安装固定需求。
