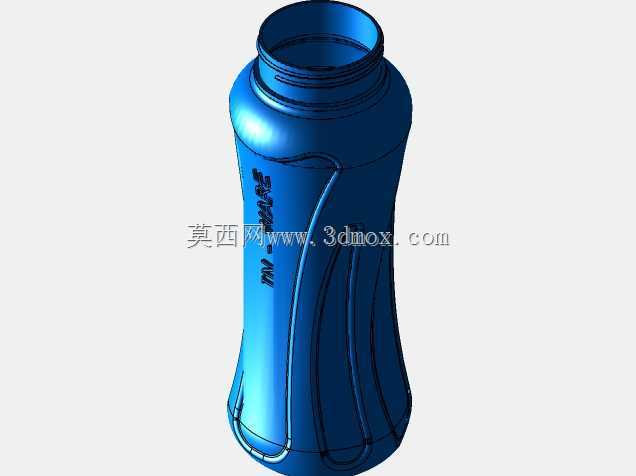

人体工学曲面运动饮水瓶结构设计

　　日常户外出行、运动健身场景中，手持饮水容器的握持贴合度、结构可靠性直接影响使用体验，这款曲面瓶身的饮水容器设计，正是针对手持便携使用场景做的全维度结构优化。从实际使用场景出发，运动过程中手部出汗会导致容器握持打滑，常规直筒瓶身需要手部施加较大握力才能稳定持握，长时间握持容易产生肌肉疲劳，这款瓶身的内凹曲面完全贴合成年男性手掌自然弯曲的弧度，四指放置区域做了渐进式的弧度收窄，拇指停靠位置预留了轻微的凸起定位筋，不需要刻意调整手型就能自然找到稳定握持位置，即使手部带薄运动手套或者沾有汗液，也能依靠曲面的贴合限位减少握力输出，适配跑步、骑行、徒步等多种需要单手持瓶取水的运动场景。

　　从结构设计逻辑来看，这款瓶身采用变壁厚的曲面壳体结构，瓶身主体壁厚均匀控制在1.2mm，既满足食品级PP或者Tritan材质注塑成型的壁厚要求，避免成型过程中出现缩痕、翘曲等缺陷，也能在盛装常温饮用水时提供足够的结构刚度，装满水状态下从1.2米高度自由坠落到硬质水泥地面，瓶身曲面的弧形结构可以分散冲击应力，不会出现直筒瓶身常见的应力集中开裂问题。瓶口部分采用标准的螺纹接口设计，螺纹圈数设置为3圈，匹配市面上通用的运动瓶盖、直饮瓶盖、吸管瓶盖的安装尺寸，瓶口内径做了3mm的圆角过渡，既方便灌装冰块、冲泡粉剂，也能在饮水时避免水流过急造成呛水，瓶口外侧的密封台阶做了0.3mm的过盈配合余量，搭配瓶盖内的硅胶密封圈可以实现倒置不漏水的密封效果，满足放入背包、运动挎包携带的防漏要求。

　　外形尺寸方面，瓶身最大直径设置为72mm，刚好适配常规自行车水壶架的安装尺寸范围，不需要额外加装转换配件就能直接固定在山地车、公路车的水壶架上，瓶身总高度控制在220mm，装满550ml饮用水后的整体重心落在瓶身中部偏下位置，放置在平面上时稳定角达到28度，受到轻微碰撞不容易倾倒。瓶身表面的曲面凹槽除了提升握持手感，还能在堆叠运输时起到限位作用，同规格的瓶体堆叠时相邻瓶身的凸起和凹槽可以互相嵌合，减少运输过程中的晃动碰撞，降低仓储运输环节的包装损耗。

　　从建模实现的角度，这款瓶身采用多截面曲面放样的建模思路，先根据手掌握持的人机工程数据绘制三个关键位置的截面轮廓，分别是瓶口位置的圆形截面、瓶身握持区的内凹异形截面、瓶底的圆角过渡截面，再通过引导线控制曲面的顺滑过渡，避免出现曲面拐点造成的应力集中，瓶底部分做了5mm高度的内凹底脚，五个均匀分布的底脚可以让瓶身放置在不太平整的桌面时也能保持稳定，不会出现放置晃动的问题，底脚的圆角半径设置为2mm，避免注塑成型时出现尖角缺胶的问题，同时也能减少日常使用中底脚的磨损。

　　实际生产适配层面，这款瓶身的曲面脱模斜度控制在1.5度以上，所有外表面的凸起和凹槽都顺着脱模方向做了斜度处理，不需要设计复杂的抽芯滑块结构，采用常规的两板模就能完成注塑生产，有效降低模具加工成本和量产的成型难度。瓶身表面预留的标识区域是平整的微凸曲面，可以直接通过丝印、模内贴标等工艺添加品牌标识或者容量刻度，不会因为曲面曲率过大导致标识印刷变形。针对不同使用场景的需求，这款瓶身的曲面结构还可以做适配调整，比如针对儿童使用场景可以缩小握持区的截面尺寸，针对大容量需求可以在保持握持区曲面不变的前提下增加瓶身高度，整体结构的拓展性较强，不需要重新做整体曲面重构就能完成不同规格的衍生设计。
