带提手密封式小型承压储液罐体结构

　　这款小型承压储液罐体的设计，最初是面向实验室小剂量试剂中转、户外便携采样存储这类对容器密封性、便携性有明确要求的场景做的结构方案，在做三维建模的时候，最先敲定的是罐体的承压边界，整体采用三段式回转体结构，底部做了加厚的圆弧过渡，避免直角位置在承压时出现应力集中的问题，毕竟这类小型储液容器经常要承受0.1-0.3MPa的内部压力，不管是存储易挥发试剂还是带压输送的采样介质，应力集中位置长期使用很容易出现微裂纹渗漏。

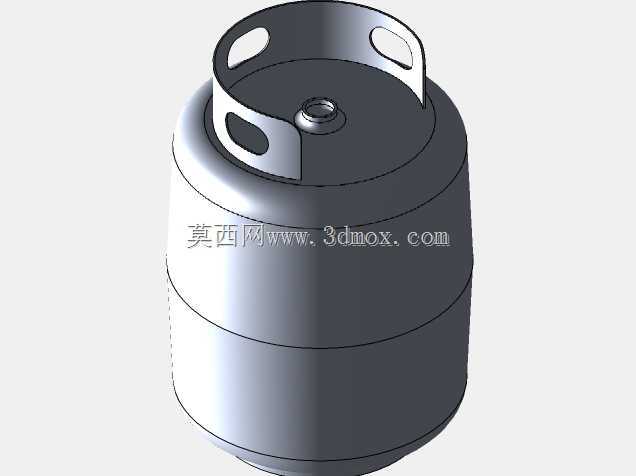

　　罐体顶部的提手结构是整个设计里花了较多精力调整的部分，一开始做的是对称双孔提手，后来考虑到单手提携时的受力平衡，把提手做成了跨接在罐口两侧的一体式冲压结构，三个镂空孔分别对应不同的提携角度，手指穿入的时候不会硌手，同时提手和罐体上沿的焊接位置做了外翻边处理，焊接面从原来的直面改成了折边贴合，既增加了焊接接触面积提升连接强度，也避免了焊接位置的锐角割手。罐口位置采用了标准的外螺纹密封接口，接口根部做了退刀槽和密封垫圈的放置台阶，配套的密封盖拧紧之后，垫圈可以完全压合在台阶面上，不会出现偏移漏液的问题，这个接口尺寸是按照通用的小型流体管路接头做的匹配，不管是接手动泄压阀还是快插采样管，都不需要额外做转接头。

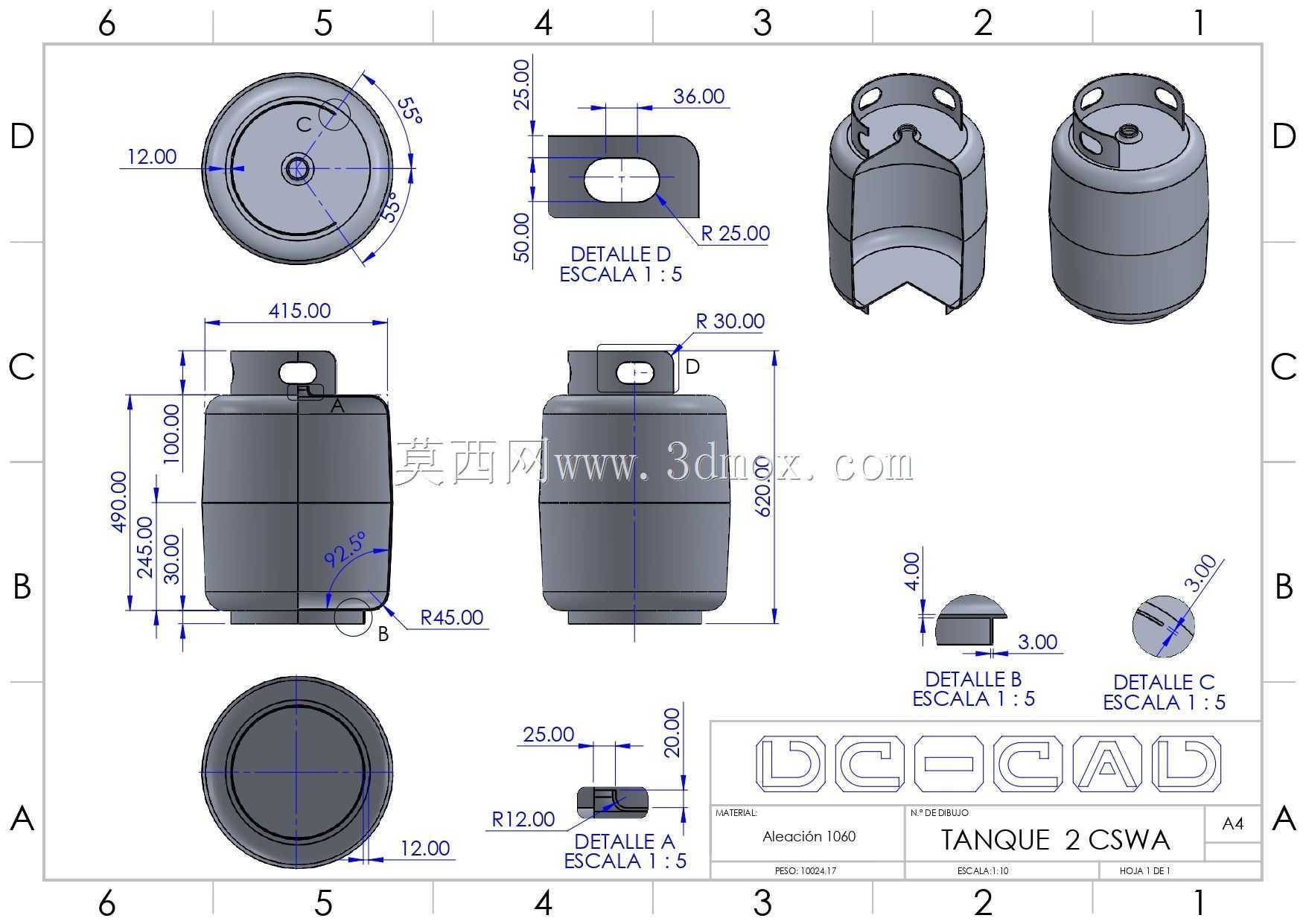

　　从安装边界来看，罐体整体的最大外径控制在180mm以内，总高度不含接口的话是220mm，底部做了5mm高度的平底定位圈，放在实验台或者设备安装位的时候，定位圈可以卡在预留的安装沉孔里，不需要额外做固定支架就能保持直立，要是需要在移动设备上固定，只需要在定位圈位置加一个喉箍就能完成紧固，不会出现罐体晃动的问题。罐体的壁厚是按照2mm的304不锈钢冲压成型做的参数设定，在建模的时候特意把所有的折弯圆角都设置成了不小于壁厚1.5倍的数值，避免冲压加工的时候出现开裂，同时内壁所有转角都做了圆弧过渡，清洗的时候不会残留积液，尤其是存储粘稠类介质的时候，圆弧内壁可以让介质完全排空，不会有残液挂壁的问题。

　　在实际应用场景里，这类罐体除了实验室采样存储，还可以用在小型液压设备的应急储油、户外检测设备的校准液存储，甚至是餐饮行业的小型带压饮品存储，之前有客户反馈之前用的同类罐体提手容易在提携的时候变形，这次建模的时候特意在提手和罐体连接的位置做了局部加厚，加厚区域从提手根部延伸到罐体上沿15mm的位置，相当于给连接位置做了加强筋，满载5L介质的时候，提手的变形量控制在1mm以内，不会出现提手弯折导致罐体倾斜漏液的情况。另外罐体的外表面没有做多余的凸起结构，整个外轮廓除了顶部提手之外都是光滑回转面，不管是做外表面的清洁还是贴标识标签，都有足够的平整区域，不会因为结构凹凸导致标签起翘。

　　做结构校验的时候，特意模拟了1.5倍额定压力下的罐体形变，底部圆弧位置的最大形变量是0.2mm，远低于材料的屈服极限，罐口螺纹位置的啮合长度做了8mm，足够承受内部压力带来的轴向推力，不会出现压力把密封盖顶出的问题。提手的镂空孔边缘做了R2的圆角处理，哪怕是带着劳保手套提携，也不会被孔边的毛刺刮到，这个细节是之前在现场做设备调试的时候发现的，很多同类产品的提手孔边缘是直角剪切面，戴手套操作的时候很容易勾住手套纤维，甚至划伤人手，所以在建模阶段就把这个圆角特征加上了，不需要后续加工的时候再做打磨处理，减少了加工工序。

　　罐体的上下段连接位置采用了环向焊接结构，焊接位置选在了罐体直径最大的腰线位置，这个位置在焊接的时候方便工装定位，焊接之后的打磨也更容易操作，不会出现因为位置太靠内导致打磨不到位、焊缝残留凸起的问题。另外在罐体底部的定位圈上，特意留了一个0.5mm的微小排气缺口，要是把罐体放在平整的台面上，不会因为底部和台面之间形成密闭空腔导致罐体放不稳，尤其是在有少量液体洒在台面上的时候，这个缺口可以让空腔里的空气排出，罐体不会因为气压差吸附在台面上，拿取的时候更方便。
