辐条式槽型导向轮结构设计方案

　　该轮体结构为辐条式槽型导向轮，主要应用于各类轻载输送线、小型传动机构、导向定位机构中，作为线性运动的导向承载部件使用，可适配圆带、细钢丝绳、尼龙绳等柔性传动介质的导向与张紧场景，常见于小型自动化输送设备、轻工机械、纺织机械、小型游乐设施的传动导向环节，承担柔性件的运动方向约束、张紧力传导、运行轨迹限位的实际作用。

　　从结构设计思路来看，该轮体采用辐条式而非实心轮盘的结构，核心是在保证轮体整体结构强度、径向承载能力的前提下，尽可能降低轮体自身的转动惯量，减少轮体启停过程中的惯性冲击，同时降低整体结构重量，减少材料消耗，适配轻载高速的运行工况。轮缘位置设计有内凹的梯形槽结构，槽面做了圆弧过渡处理，能够对嵌入槽内的柔性传动介质形成侧向约束，避免传动介质在运行过程中出现脱槽、跑偏的问题，槽壁的倾斜角度经过匹配设计，能够适配不同线径的圆截面柔性传动件，保证传动件与轮槽的接触面积均匀，减少局部应力集中造成的传动件磨损。

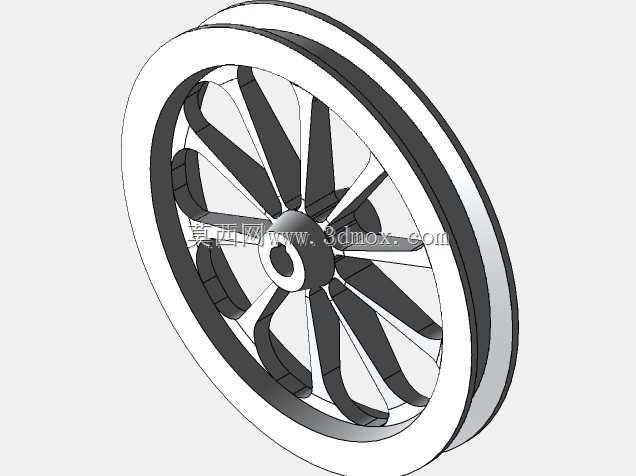

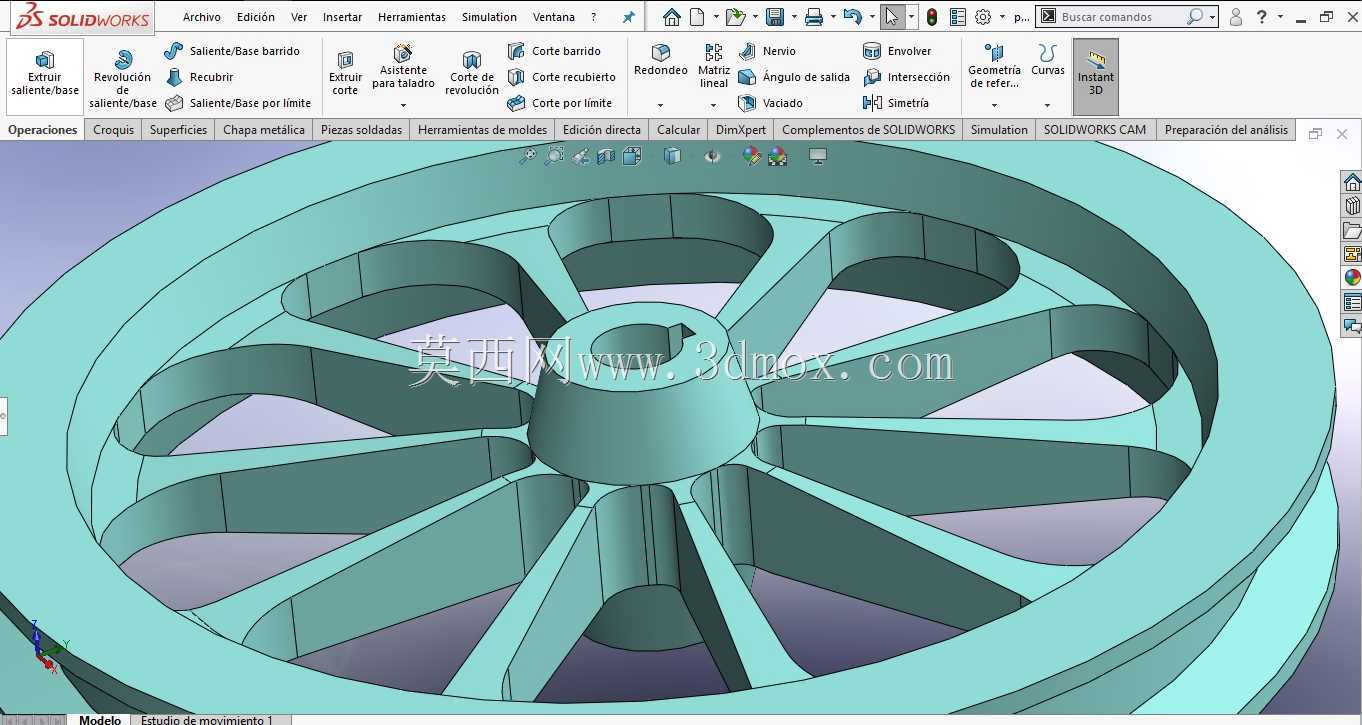

　　轮体的辐条采用对称式弯曲辐条设计，共12根辐条沿轮毂中心呈圆周均匀分布，每根辐条都做了等截面的弯曲造型，而非直辐条结构，这种设计一方面能够提升辐条的径向抗变形能力，在承受径向载荷时通过辐条的微小弹性形变吸收部分振动冲击，起到缓冲减震的作用，另一方面弯曲造型的辐条相比直辐条拥有更长的力传导路径，能够将轮缘承受的载荷均匀分散到轮毂位置，避免局部应力集中造成的辐条断裂问题。辐条与轮缘、轮毂的连接位置都做了圆角过渡处理，消除了直角连接的应力集中点，提升了结构的疲劳强度，适配长期往复转动的运行工况。

　　轮毂位置设计有同轴的中心安装孔，孔壁为光滑圆柱面，可适配光轴、销轴类安装轴，配合轴承或者轴套实现轮体的自由转动，中心孔的轴向长度与轮毂厚度保持一致，保证安装时轮体与轴的配合长度足够，避免运行过程中出现轮体偏摆、窜动的问题。轮毂的外圆与辐条连接位置做了加厚处理，提升轮毂与辐条连接位置的结构强度，承受辐条传导的全部载荷。

　　从安装边界尺寸来看，该轮体的轮缘外径为整体最大轮廓尺寸，安装时需要预留的径向空间需大于轮缘半径加上槽内传动件的半径，避免轮体转动时与周边结构件发生干涉；轴向方向上，轮体的总宽度为轮缘的轴向厚度，安装时需要在轮体两侧预留至少2mm的间隙，避免轮体转动时与安装支架产生摩擦。中心安装孔的孔径为标准配合尺寸，可选用间隙配合的安装轴，保证轮体转动顺畅无卡滞，若需要更高的转动精度，可在中心孔内压装微型滚动轴承，降低转动摩擦阻力，提升轮体的使用寿命。

　　在实际使用过程中，该轮体的承载能力主要由辐条的截面尺寸、轮缘的厚度以及轮毂的配合强度决定，轻载工况下可采用工程塑料一体注塑成型，降低生产成本与自身重量，适配低载荷、低转速的使用场景；若应用在载荷稍大、转速更高的场景，可采用铝合金压铸或者钢材切削加工的方式制作，提升结构强度与耐磨性能，轮槽表面可做抛光或者硬化处理，减少传动件与轮槽之间的摩擦损耗，延长整体结构的维护周期。

　　该轮体的对称式结构设计保证了转动过程中的动平衡性能，12根均匀分布的辐条让轮体在高速转动时不会出现偏心振动的问题，无需额外做动平衡校正即可满足每分钟上千转的运行需求，适配多数轻载高速的传动导向场景。轮缘的两侧边缘做了倒角处理，一方面是去除加工毛刺，避免安装时划伤操作人员，另一方面也能够引导柔性传动件顺利嵌入轮槽内，在安装传动件时无需精准对位即可让传动件滑入槽内，降低现场安装调试的难度。
