车床刀架磨床矫正装置结构设计

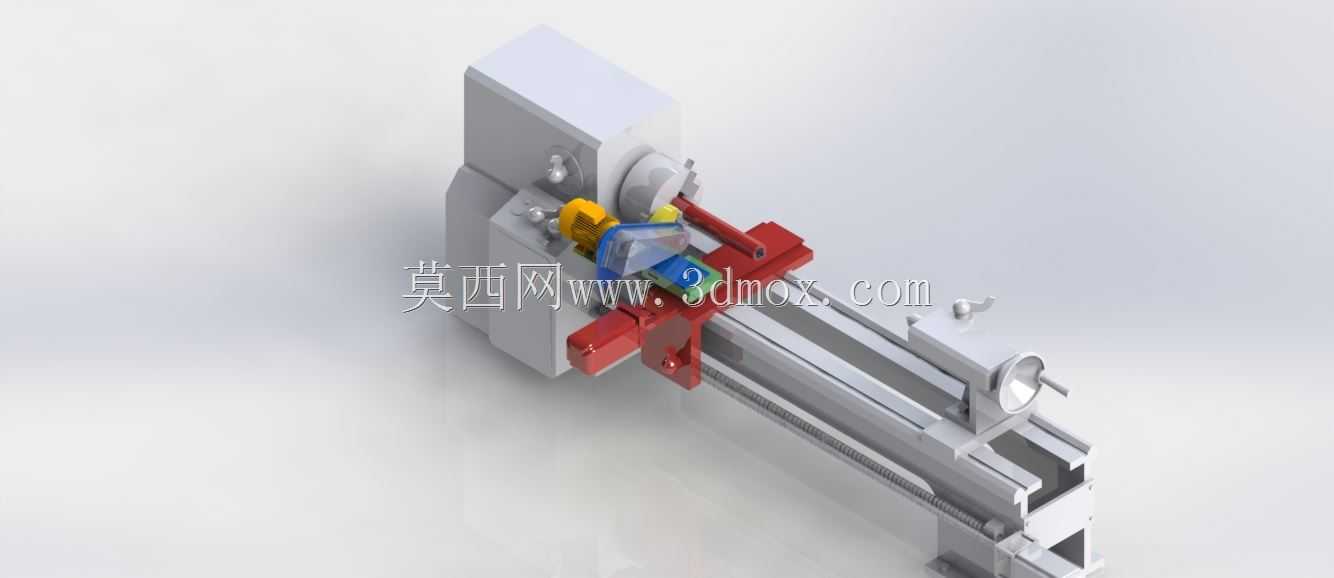

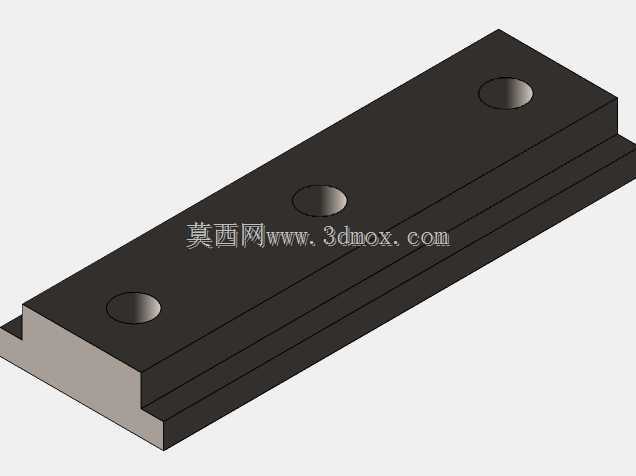

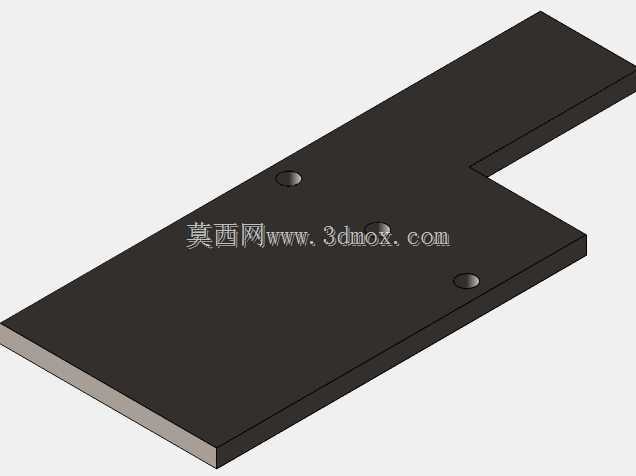

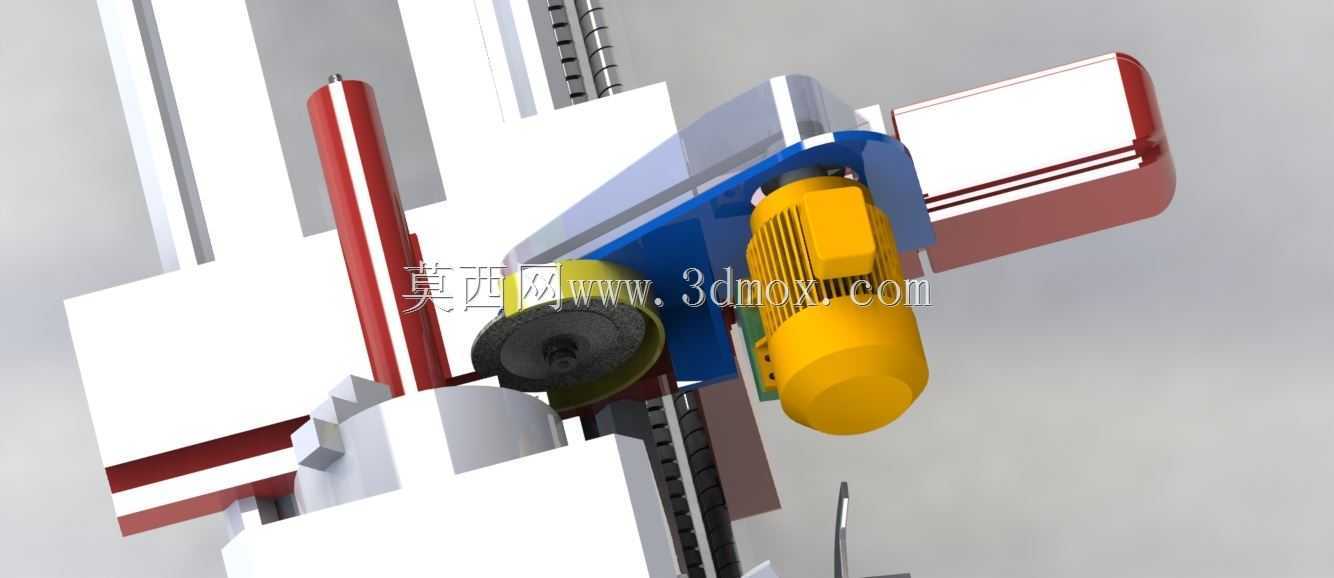

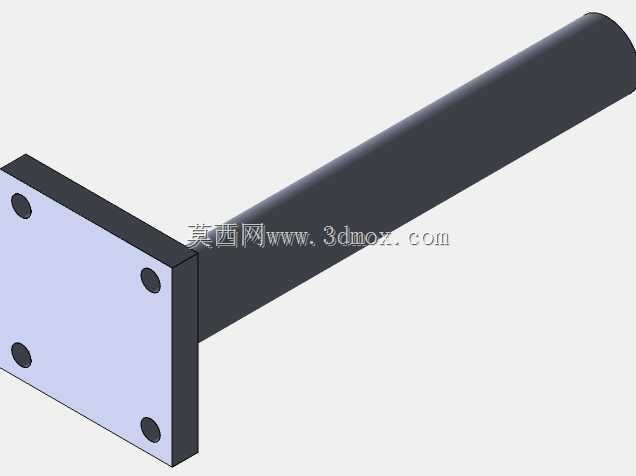

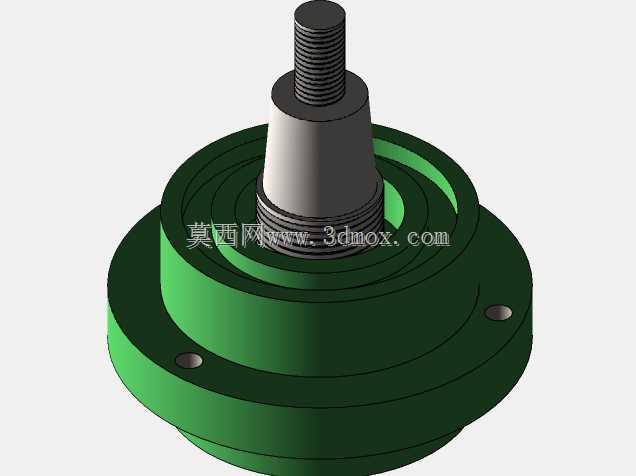

　　这套矫正装置主要适配普通卧式车床的刀架安装位，用于替代车床原有刀架完成小型轴类、套类零件外圆的精密磨削矫正作业，解决车间小型零件修磨时无需单独调用外圆磨床、减少工件周转流程的实际生产需求，在中小批量机加工车间、设备维修工段的现场修配场景中适配性极强，尤其适合没有配置专用外圆磨床的小型加工点，或是维修现场对磨损轴件、焊补后轴类零件的快速矫正修磨。从安装边界来看，装置整体底座完全匹配标准卧式车床中拖板的刀架安装螺孔位置，安装时无需对车床中拖板进行二次打孔或改装，直接替换原有方刀架即可完成装夹，底座定位面与中拖板上平面的贴合公差控制在0.02mm以内，保证磨削过程中装置不会出现偏移震颤。装置的动力输入端采用标准法兰连接结构，

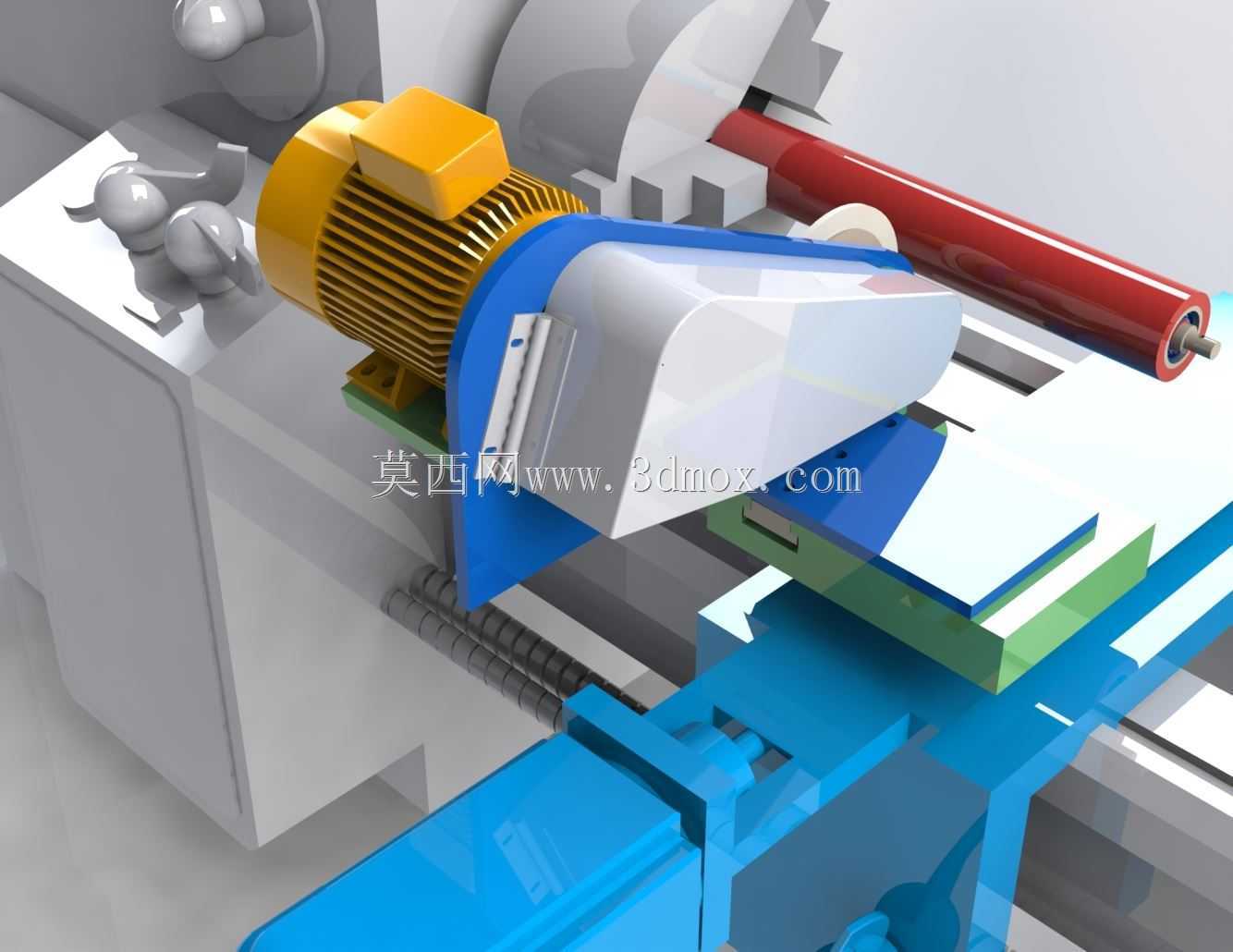

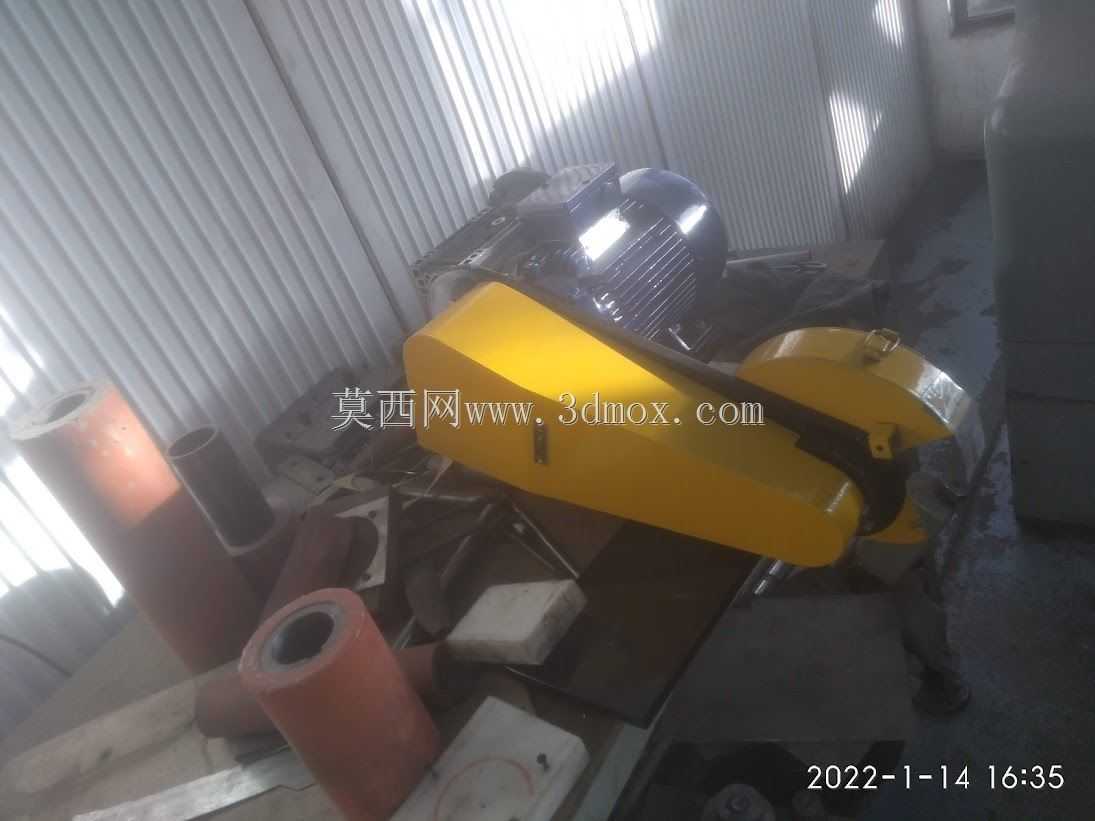

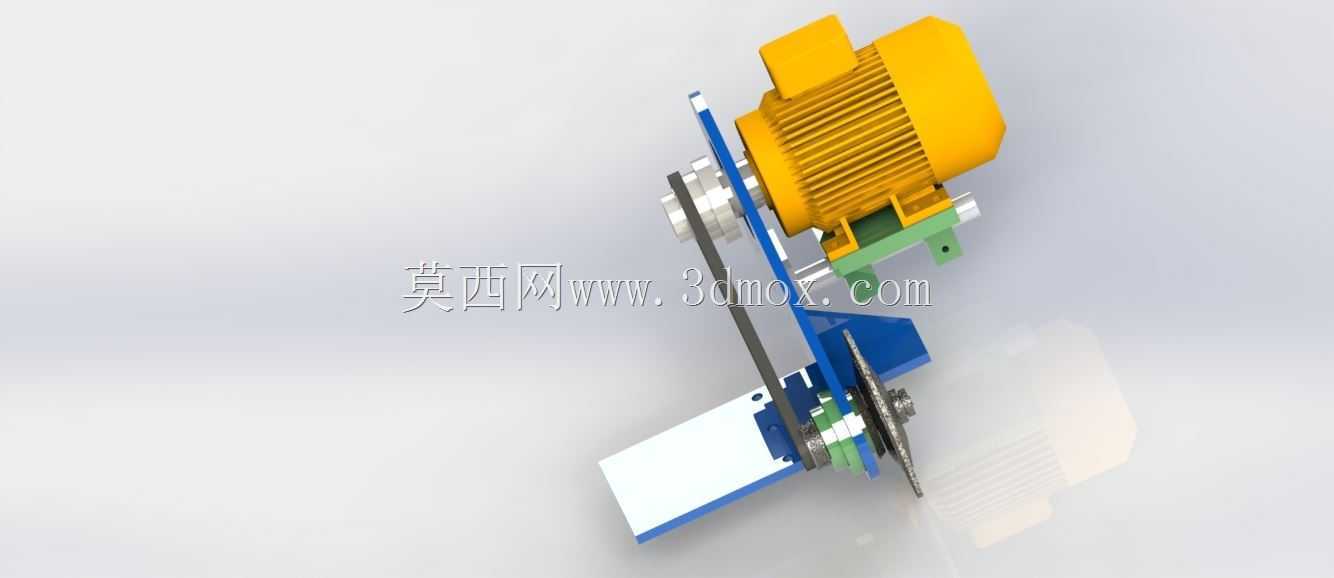

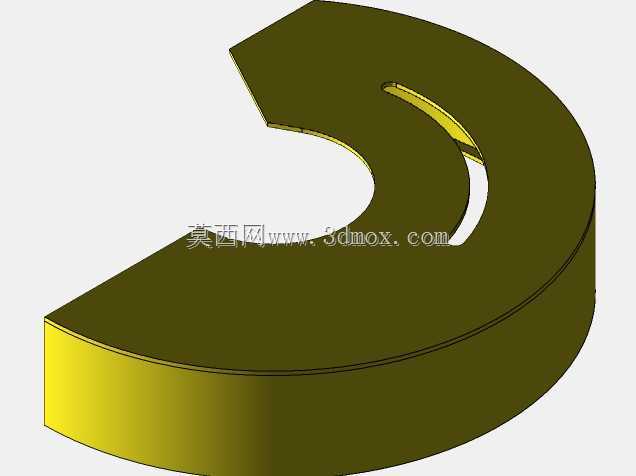

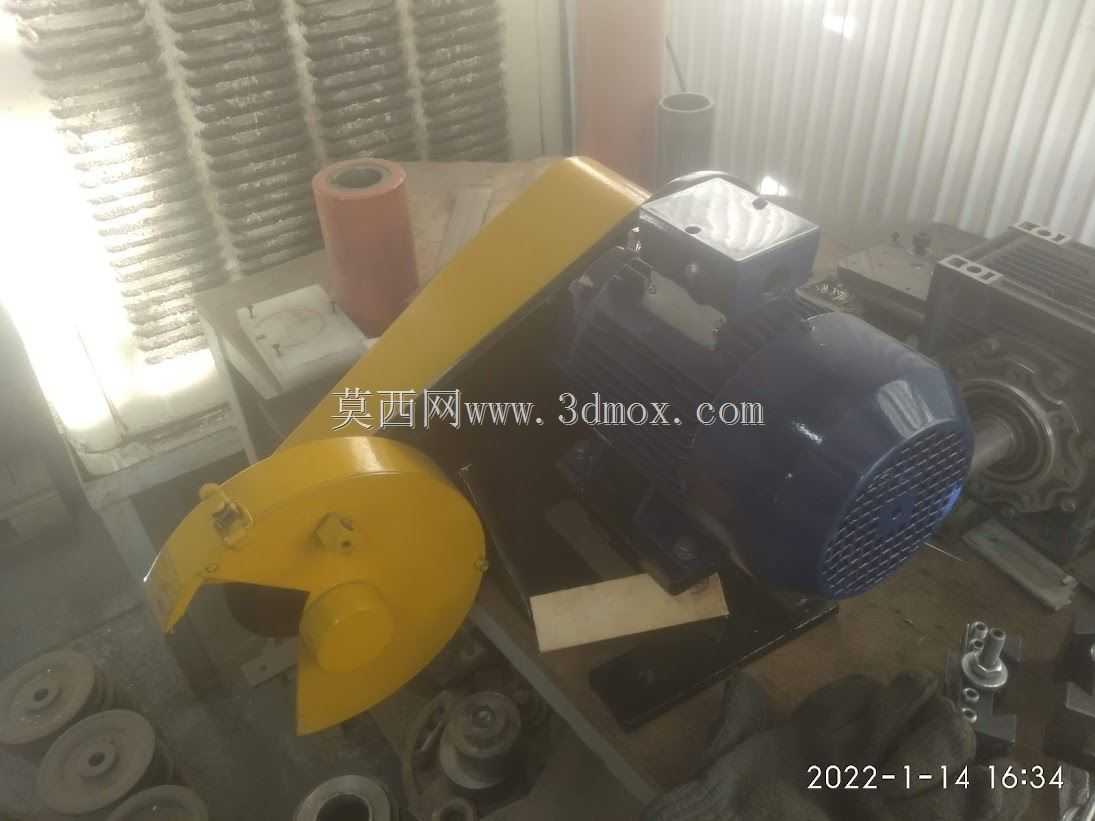

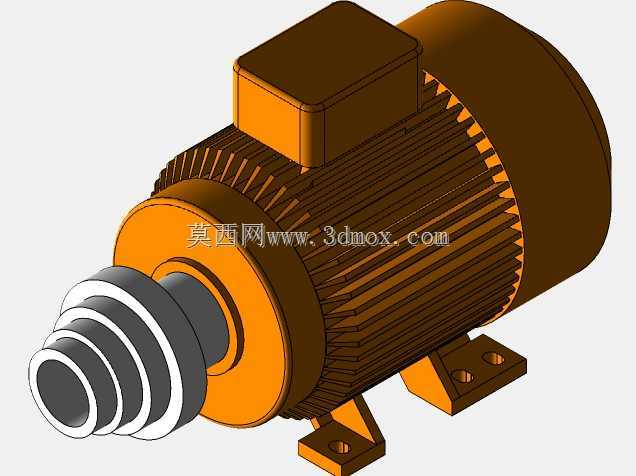

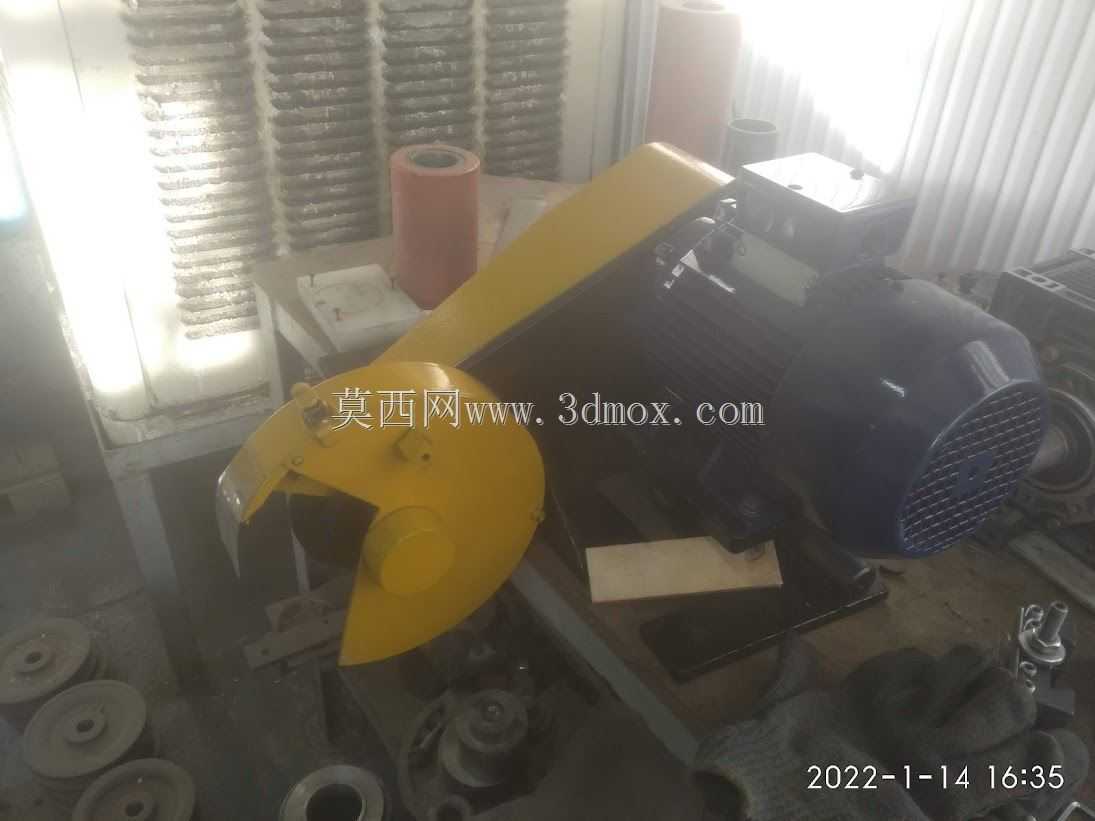

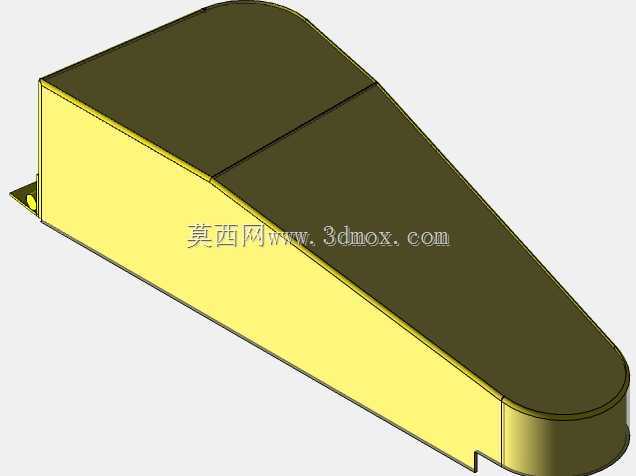

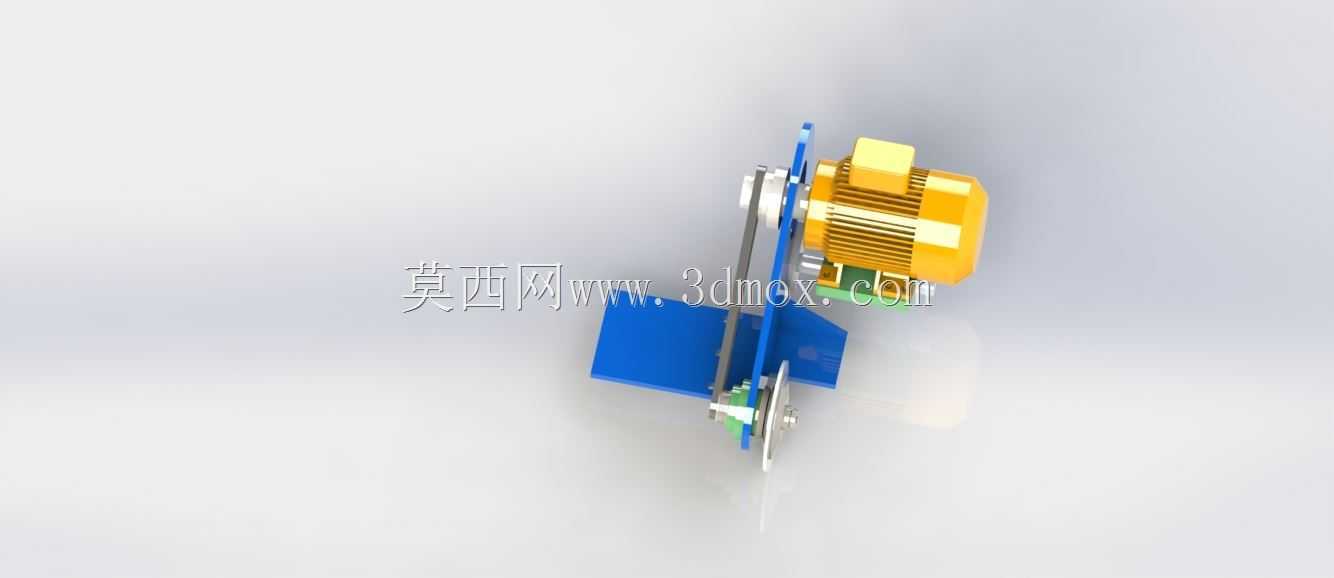

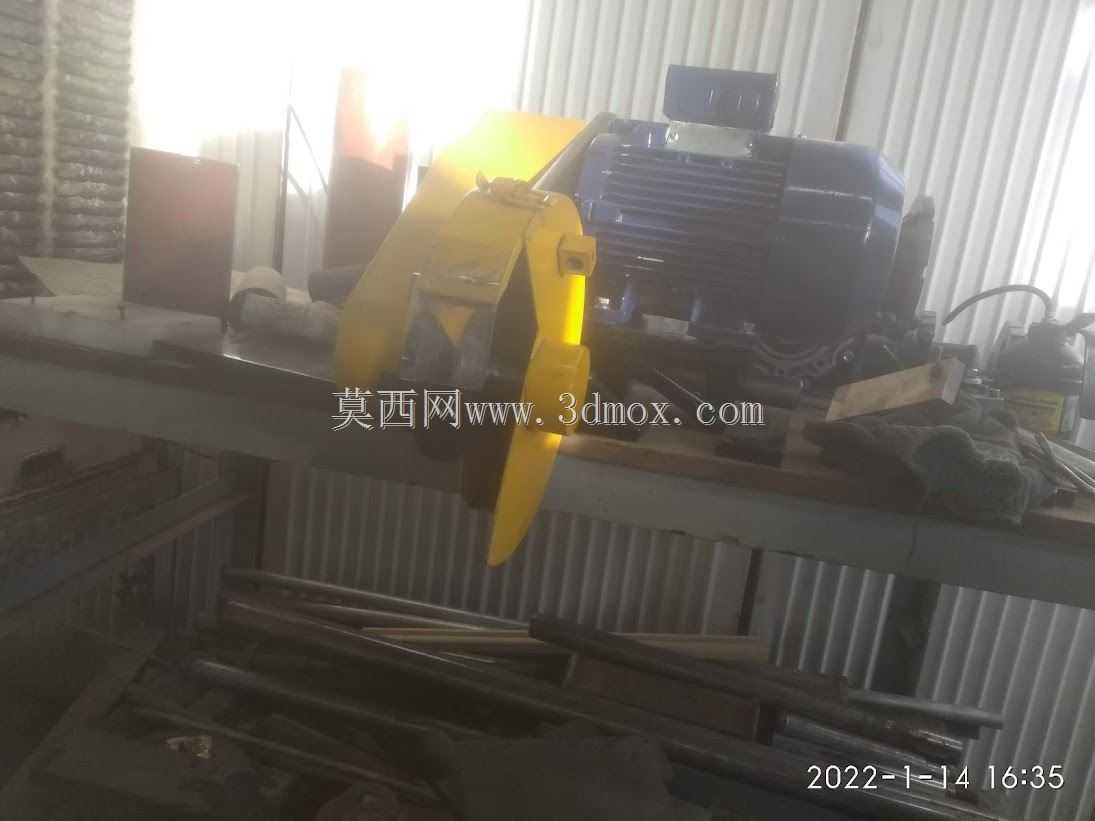

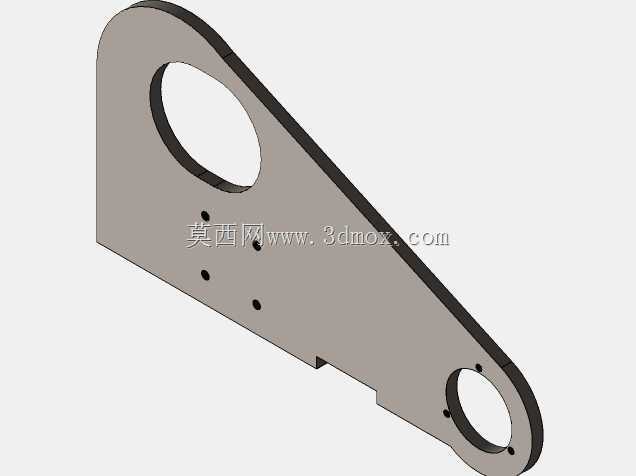

　　可直接匹配车床原有刀架的动力输出接口，也可通过加装独立驱动电机实现自主动力供给，图中配置的驱动电机为卧式安装结构，电机轴与磨削主轴的同轴度通过止口定位保证，同轴度公差控制在0.01mm以内，避免高速磨削时主轴出现跳动影响加工精度。磨削执行端的砂轮进给采用十字滑台结构，横向进给行程覆盖120mm范围，纵向进给行程覆盖80mm范围，进给手轮的刻度值为0.02mm每格，可满足磨削过程中的微量进刀需求，适配不同磨削余量的零件矫正作业。砂轮防护罩采用半包围结构，开口方向正对工件装夹位，既可以阻挡磨削过程中的铁屑与砂轮碎粒飞溅，又不会影响操作人员观察磨削接触区域的火花状态，方便实时调整进给量。

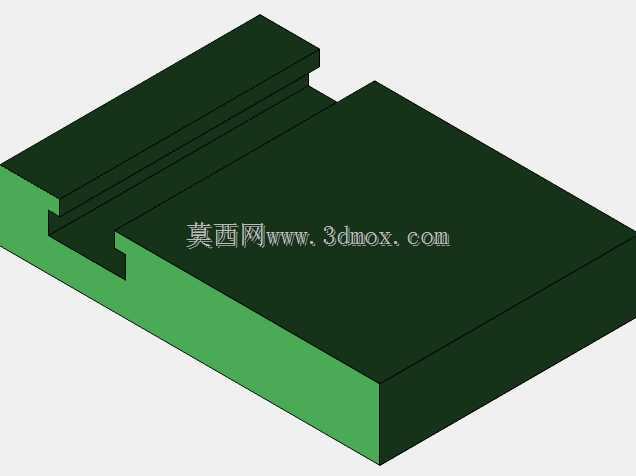

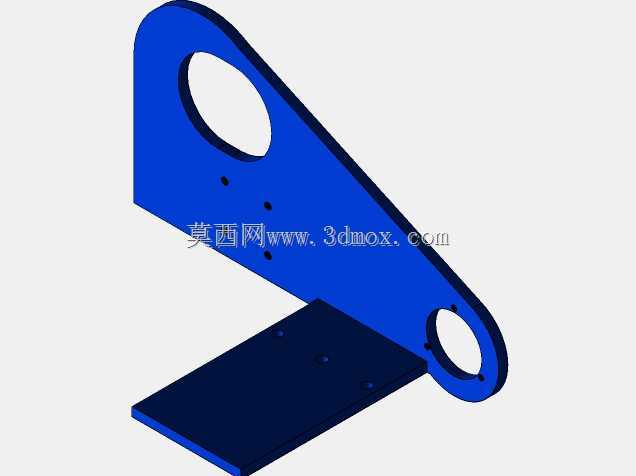

　　工件装夹端直接利用车床本身的三爪卡盘与尾座顶尖完成轴类零件的装夹，无需额外配置工件夹持机构，装置的磨削主轴中心高与车床主轴中心高完全一致，保证磨削时砂轮与工件的接触线处于工件水平中心位置，避免出现锥度误差。设计过程中重点考虑了装置的刚性问题，底座采用整体式铸铁结构，壁厚不小于15mm，滑台导轨采用矩形滑动导轨结构，配合镶条调整间隙，保证磨削过程中不会出现让刀现象，当磨削深度在0.05mm以内时，工件外圆的圆柱度可控制在0.008mm以内，表面粗糙度可达Ra0.8，满足一般轴类零件的矫正修磨精度要求。装置的润滑点全部采用外露式油杯设计，日常维护时可直接对导轨、主轴轴承位置加注润滑脂，无需拆解装置外壳，降低现场维护的工作量。

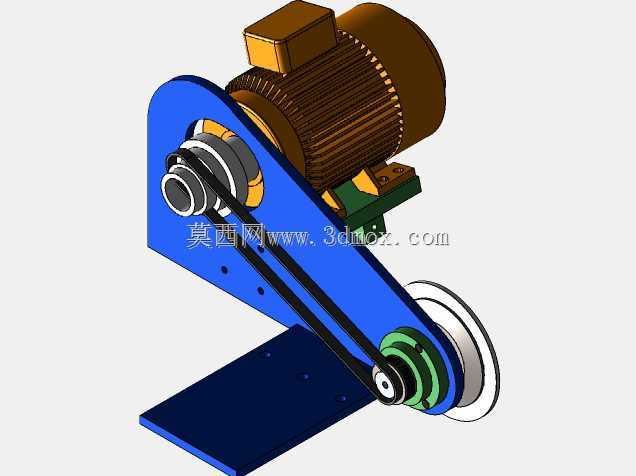

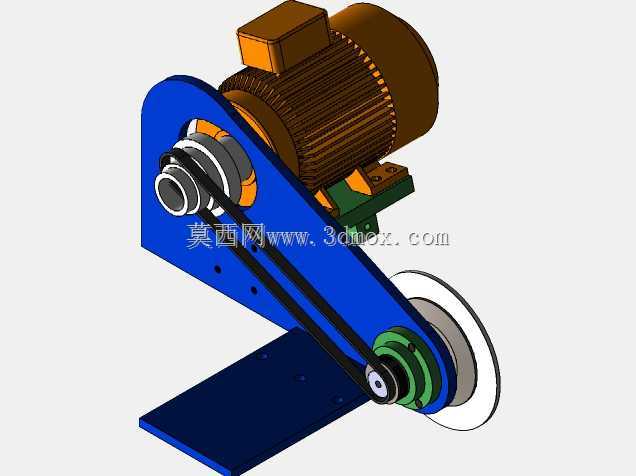

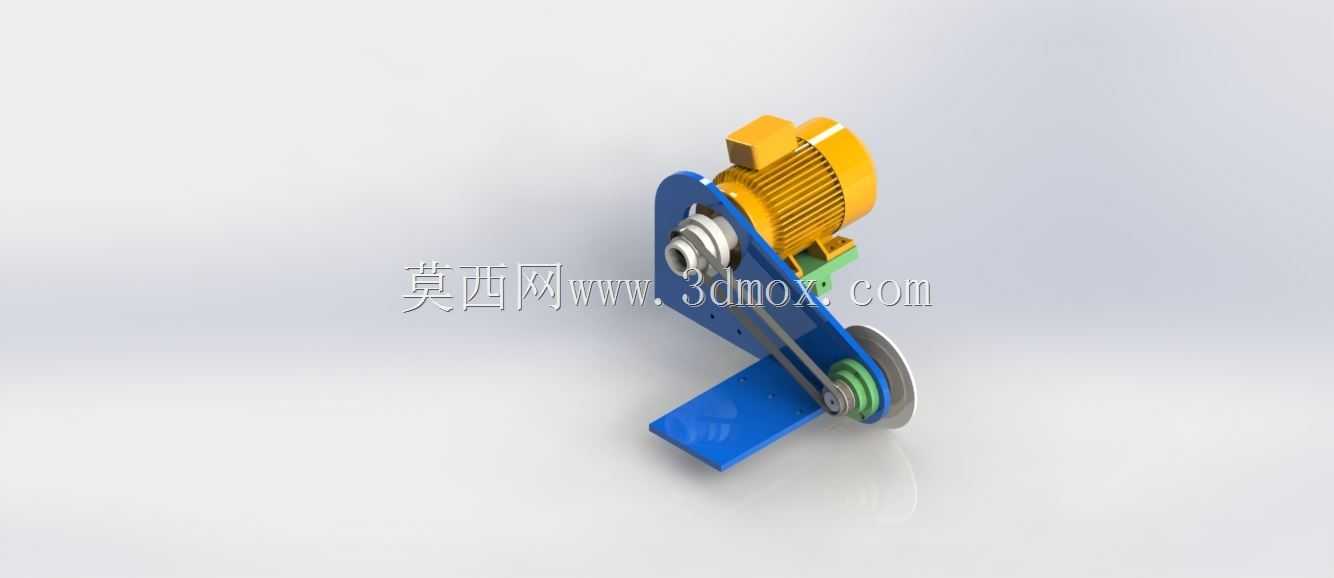

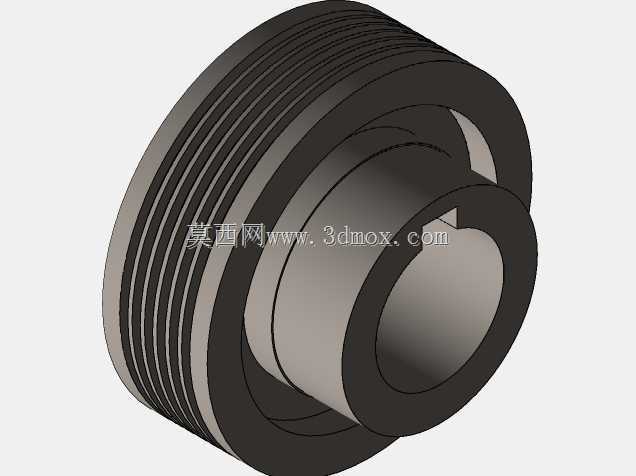

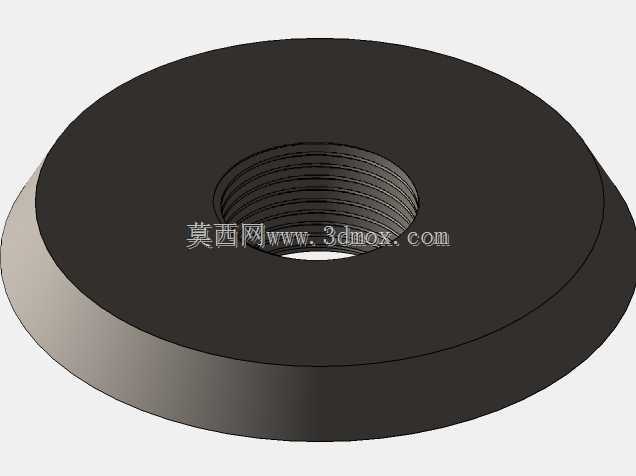

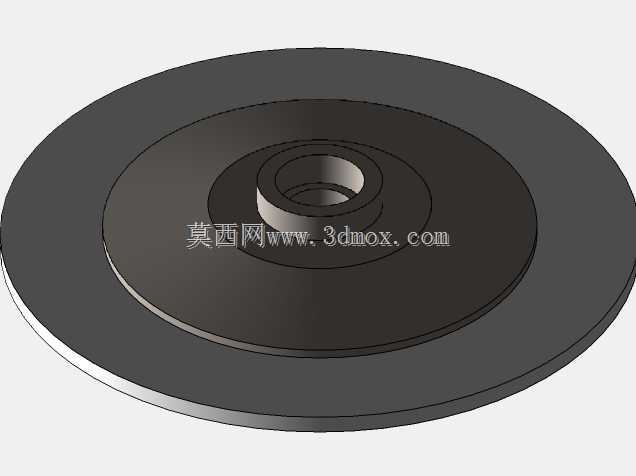

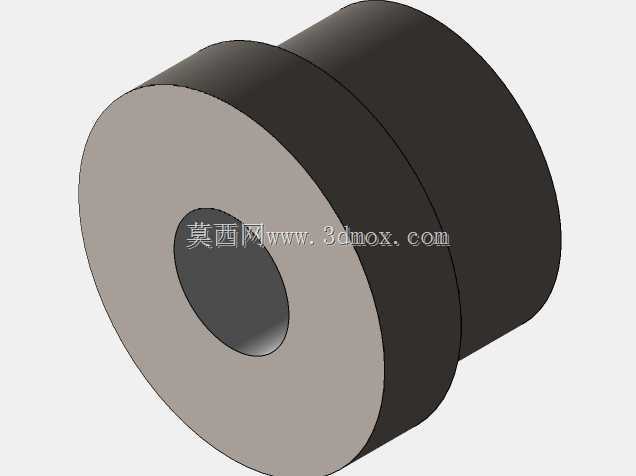

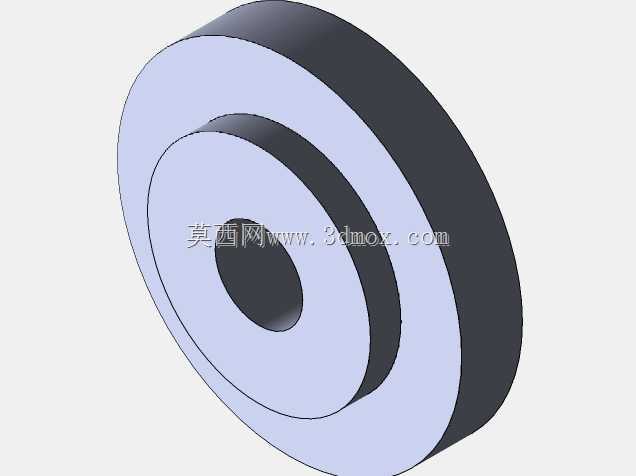

　　针对不同直径的工件磨削需求，砂轮主轴的转速可通过更换皮带轮进行三档调整，分别适配小直径零件的高速精磨、中等直径零件的半精磨、大余量零件的低速粗磨，皮带张紧结构采用偏心轮式张紧，更换皮带轮调整转速时无需拆卸电机固定螺栓，直接扳动偏心轮即可完成皮带松紧调整。装置的所有外露非加工面都做了喷漆防锈处理，加工面全部做了发黑防锈处理，适应车间多切削液、多铁屑的作业环境，避免长时间使用出现锈蚀卡滞的问题。在实际使用场景中，这套装置还可完成车床自身刀架无法实现的小外圆精密加工，比如对车削后变形的细长轴进行矫正磨削，或是对焊补修复后的电机轴、销轴类零件进行尺寸修复，不需要将工件转运到磨床车间，在原车床上即可完成全部修配流程，大幅缩短维修类零件的加工周期，也减少了不同设备之间周转带来的装夹找正时间。安装时需要注意，装置固定到中拖板后，需要用百分表打表校正磨削主轴与车床主轴的平行度，平行度误差控制在0.01mm/100mm以内，再锁紧固定螺栓，避免磨削后工件出现锥度。砂轮安装时需要做静平衡调试，保证高速旋转时不会出现异常振动，启动前需要检查防护罩的固定螺栓是否锁紧，避免磨削过程中防护罩松动引发安全隐患。
