45度弯角带法兰连接管道结构设计

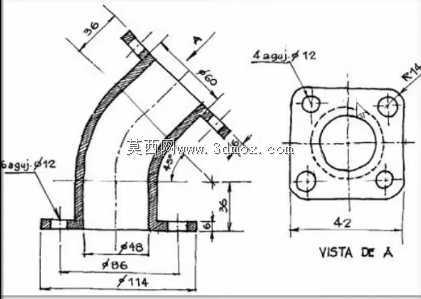

　　在流体输送管路系统的现场布设中，这类带方形安装法兰的45度弯管是改变管路走向、适配设备接口方位的常用连接件，常见于小型液压站油路、气动控制回路、低压给排水支路以及仪器仪表的采样管路布设场景，相比90度弯头，45度的转向角度能让介质流动的转向阻力更小，减少管路内部的紊流与压力损失，尤其适配对压力波动敏感的仪表类管路连接需求。从结构设计来看，该弯管采用一体成型的弯转流道设计，流道内壁光滑过渡，没有突兀的台阶或锐角，能避免介质在转向位置形成沉积，对于输送含微小杂质的流体或者洁净介质的场景都能适配。弯管两端的连接结构做了差异化设计，一端是和弯管本体一体成型的方形安装法兰，法兰上均匀布置4个直径12mm的安装通孔，

　　法兰整体外形尺寸为42mm见方，法兰根部做了R14的圆弧过渡，能有效降低安装紧固时的应力集中，避免法兰根部受载开裂；法兰端的流道接口内径为48mm，法兰外沿直径为86mm，法兰上的安装孔中心距匹配常规的小口径管路安装标准，安装时可通过四个螺栓穿过通孔将弯管直接固定在设备面板或者对应管路的对接法兰上，密封面可根据输送介质特性搭配平垫片或者O型圈实现端面密封。弯管的另一端为直插式连接端，接口外径为60mm，直段长度为36mm，可直接插入对应内径的软管或者硬管管路中，通过卡箍或者焊接方式实现固定连接，直段端部做了小角度倒角，方便管路装配时的导向插入，减少装配时的对位难度。从安装边界尺寸来看，弯管的弯转半径经过合理计算，

　　弯管两个端面的中心垂直距离为36mm，法兰端面到弯管弯转中心的水平距离为30mm，安装时需要预留的最小操作空间可根据这些尺寸提前规划，避免和周边的管路、设备结构产生干涉。设计过程中，壁厚的取值兼顾了结构强度与材料成本，整体壁厚均匀，弯转位置没有出现壁厚减薄超标的情况，能承受常规低压管路的工作压力，同时方形法兰相比圆形法兰在小尺寸安装场景下更节省安装空间，四个角的安装孔位对位更方便，不需要像圆形法兰那样调整旋转角度来对齐孔位，能有效提升现场装配的效率。在实际选型应用中，这类弯管可根据输送介质的不同选用不同的加工材质，输送普通水、气介质可选用工程塑料或者普通碳钢材质，输送腐蚀性介质则可选用不锈钢或者工程塑料加防腐涂层的材质，

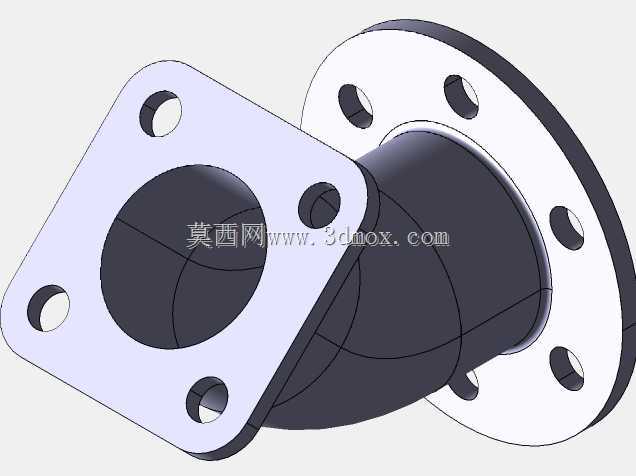

　　适配不同的工况需求。建模过程中，弯管的流道曲面采用扫掠特征生成，保证内壁曲面的连续性，法兰部分的安装孔采用阵列特征生成，保证四个孔位的位置度符合安装要求，所有的倒角、过渡圆角都按照实际加工工艺要求设置，避免出现无法加工的尖锐结构，模型的尺寸标注完全匹配工程图的加工要求，可直接用于后续的工程图导出、加工工艺编制以及管路系统的装配干涉检查。
