三辐式手轮转向操控盘结构设计

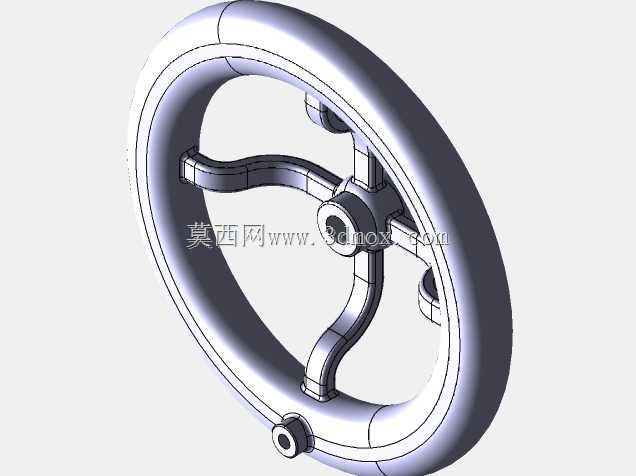

　　该模型呈现的是一种三辐式环形手轮结构，常见于阀门启闭、机床调节、工装夹具锁紧、输送设备张紧以及小型船舶或试验台的手动转向机构中。其核心作用是把操作人员施加在轮缘上的圆周力转化为中心轴的转矩，再通过键、销或法兰连接传递给阀杆、丝杠或转轴，从而实现位置调节、开度控制或方向锁定。

　　从结构上看，轮缘采用连续圆环形截面，握持区域过渡饱满，便于双手或单手施力；三根辐条沿周向近似均布，在保证扭转刚度的同时控制材料用量。中心部位设置带孔轮毂，孔壁用于与传动轴配合，辐条与轮毂、轮缘交汇处做了圆滑过渡，可降低应力集中，避免反复操作时在根部产生裂纹。模型还保留了轮毂端部的连接孔位和侧向定位特征，这些细节直接关系到实际装配时的周向固定与轴向限位。

　　设计这类手轮时，不能只把它看成一个简单圆环。轮缘直径决定操作力臂：直径越大，相同输入力下获得的转矩越大，但所需安装空间也越大；辐条截面形状则影响抗弯和抗扭能力，过细会在重载操作时产生明显弹性变形，过粗又会增加重量和转动惯量。中心孔的配合公差、键槽方向以及端面贴合面积，必须与被驱动轴的受力工况匹配；若用于阀门，还要考虑全开、全关位置的限位手感，避免操作过位损伤密封面。

　　安装边界方面，需要重点校核手轮旋转包络圆与周边护罩、管线、操作面板之间的安全距离，防止转动时夹手或与相邻部件干涉。轮毂轴向长度应保证轴端锁紧后不会窜动，辐条背面与设备表面之间也要留出手指握持空间。对于需要频繁正反转的场合，轮缘表面可进一步增加滚花或包覆层；而在洁净或腐蚀环境中，则需关注材料表面处理与辐条根部的排液、清洁问题。整体建模以实体特征为主，轮缘、辐条和轮毂之间的连接关系清晰，能够直接用于干涉检查、操作空间评估和工程图出图。
