MODELMANIA连杆式传动构件结构设计

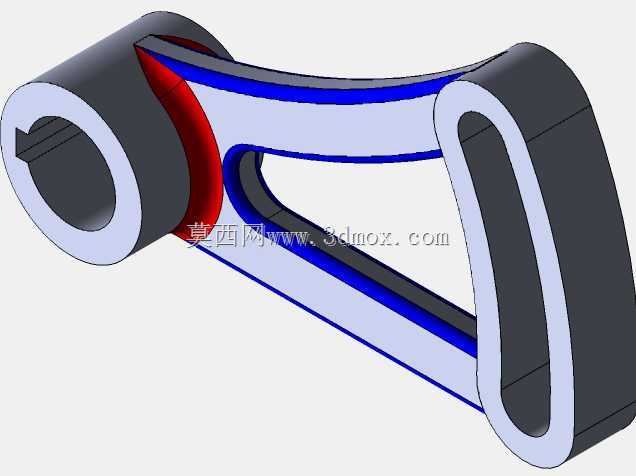

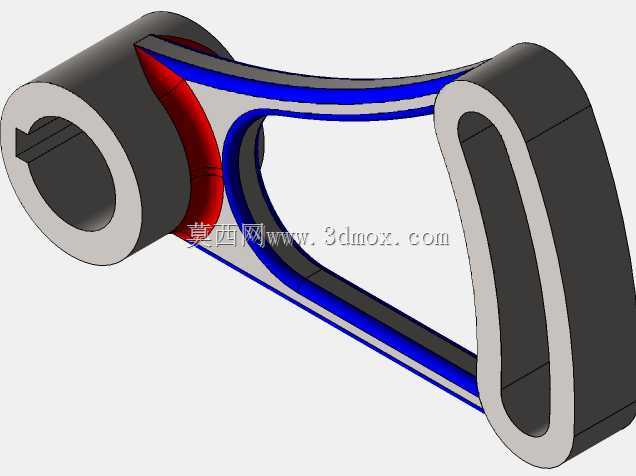

　　该构件属于典型的两端铰接式传动连杆，在中小功率动力传递场景中承担运动转换与载荷传递作用，常见于曲柄滑块机构、摇杆机构、自动化输送线的摆臂单元，也可作为小型内燃机、轻工机械、包装设备里的动力传导零件，把旋转端的圆周运动转化为从动端的往复直线或摆动输出。从结构形态来看，零件一端为带内孔的厚壁圆筒铰接座，内孔预留了与销轴配合的安装空间，孔壁厚度经过载荷校核，可承受交变拉压载荷与周期性冲击；另一端为封闭环形铰接端，环体内侧同样预留销轴穿装空间，两端通过变曲率的弧形臂身平滑过渡，臂身截面采用渐变式设计，靠近两端铰接位置的截面厚度更大，向臂身中部逐步收窄，在保证整体刚性的前提下控制零件自重，减少运动过程中的惯性力矩。

　　设计过程中优先考虑了运动包络边界，臂身的弧形轮廓并非单纯的外观造型，而是根据机构运动全程的干涉校验结果确定：当两端销轴分别绕各自回转中心运动时，臂身内外侧曲面与周边机架、相邻传动件之间始终保留安全间隙，避免高速往复运动中出现剐蹭。两端铰接孔的同轴度、孔与端面的垂直度都有明确公差要求，装配后销轴可在孔内灵活转动，同时不会出现径向窜动过大的问题；臂身与两端圆筒的衔接处做了大圆角过渡，消除应力集中隐患，因为连杆在长期交变载荷下最容易在截面突变位置萌生疲劳裂纹，大圆角结构可大幅降低该位置的应力峰值。从安装边界来看，圆筒端的外圆直径、环形端的外轮廓宽度决定了相邻支座的最小开档尺寸，设计选型时需要先核对安装空间的宽度、回转半径范围，

　　确认连杆在全行程摆动中不会超出设备预留的运动空间。零件的载荷传递路径十分清晰：动力从一端销轴输入后，沿臂身的中性层方向传递至另一端，臂身的弧形走向让载荷分布更均匀，避免直臂结构在大摆角下出现的侧向附加弯矩。这类连杆在实际使用中通常会在铰接孔内加装轴套或轴承，降低铰接面的磨损速度，臂身的实体结构也适合采用铸造成型后再机加工铰接孔的工艺，或者直接采用锻造毛坯提升整体力学性能，不同工况下可通过调整臂身厚度、铰接孔直径来适配不同的载荷等级，整个结构没有冗余特征，每一处曲面和厚度变化都对应运动、强度或装配层面的实际需求。
