MODELMANIA赛事专用弯臂连杆结构

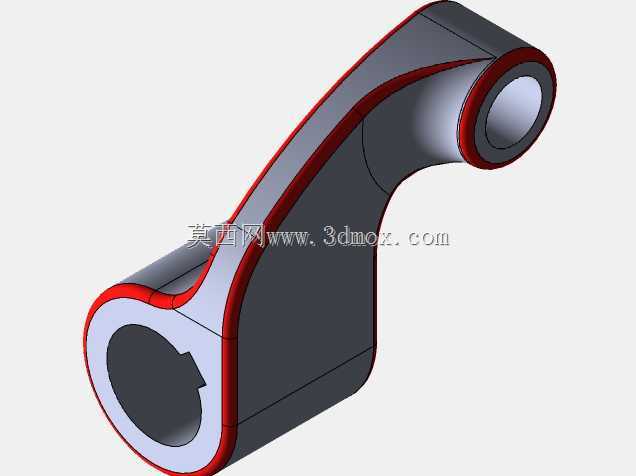

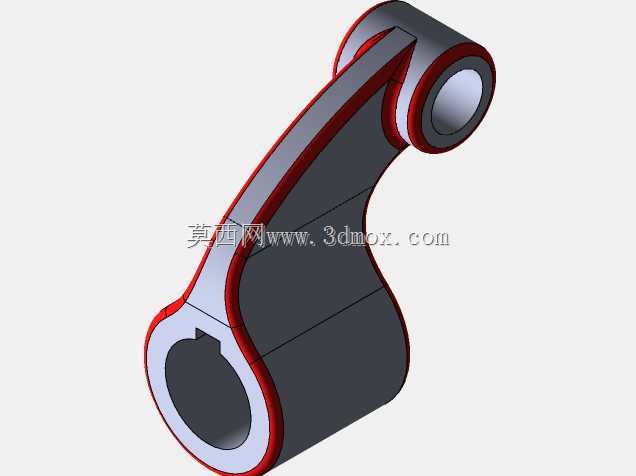

　　该弯臂连杆构件属于典型的双铰接传动连接件，在机械传动系统中承担力传递与运动轨迹约束的核心作用，两端带孔的结构分别对应不同的铰接安装位，可将一端的旋转动力或摆动位移按照预设的臂长比例传递至另一端，广泛应用于各类需要定比摆动传动的机构中，比如小型设备的启闭联动结构、工装夹具的压紧摆臂、自动化产线的换向拨杆机构等场景。从结构设计逻辑来看，构件整体采用变曲率流线型臂身，并非简单的直杆或等截面设计，这种轮廓是在受力仿真迭代后确定的：两端铰接孔位置是应力集中的核心区域，因此孔位周边做了加厚的环形凸缘处理，提升孔壁的抗挤压与抗剪切能力，避免长期铰接转动后出现孔位失圆、开裂的问题；臂身中间段根据弯矩分布做了变厚度处理，

　　弯矩较大的靠近大孔侧臂身厚度更大，向小孔侧逐步过渡收窄，在保证整体结构刚度满足传动载荷要求的前提下，尽可能去除非受力区域的冗余材料，降低构件自身重量，减少运动过程中的惯性冲击。两端的铰接孔设计有明确的安装边界区分，大端内孔带有键槽结构，说明该端是与带键的动力输出轴配合，用于传递扭矩，安装时需要匹配对应规格的平键实现周向固定，孔的端面可加装轴端挡圈实现轴向限位；小端为光孔结构，用于与销轴类零件配合实现自由铰接，可配套轴套或自润滑衬套降低转动磨损，适合作为从动摆动端使用。臂身的外轮廓做了连续的圆角过渡，没有尖锐的直角棱边，一方面是避免应力集中导致的结构疲劳失效，另一方面也适配铸造或注塑成型的工艺要求，减少成型过程中的缺陷风险，

　　同时也能避免安装调试过程中棱边划伤操作人员。在实际选型应用时，需要重点核对两孔的中心距参数，该尺寸直接决定了传动的摆动角度与行程比例，同时要确认两端孔的内径尺寸与自身设备的轴径、销轴尺寸匹配，安装时大端键槽需要与轴上键位对齐压装，禁止敲击臂身薄壁区域避免变形，小端铰接处需要预留合适的转动间隙，保证摆动过程无卡滞。该类构件在建模过程中需要重点关注孔位的同轴度、臂身轮廓的曲率连续性，以及键槽的位置精度，这些参数直接影响后续装配的顺畅度与实际传动的精度，若孔位同轴度偏差过大，会导致铰接转动时出现别劲、磨损加剧的问题，臂身曲率若出现突变则会在受力时产生额外的应力集中点，大幅降低构件的使用寿命。
