MODELMANIA赛事专用机械结构练习件

　　该结构件属于典型的机械设计技能考核类练习构件，最初用于三维建模技能赛事的实操考核环节，日常也常作为结构工程师入门阶段的建模练习载体，同时也可作为小型机电设备的连接基座类零件参考原型。从实际应用场景来看，这类异形带安装面的构件，多适配在需要同时完成平面安装、轴类部件承托、侧向管路穿接的小型设备工位中，比如桌面型检测设备的传感组件安装位、小型实验装置的管路固定座，都能见到类似结构的身影，它可以同时承担多个方向的载荷传递，不需要额外加装转接件就能完成不同方向部件的连接固定。

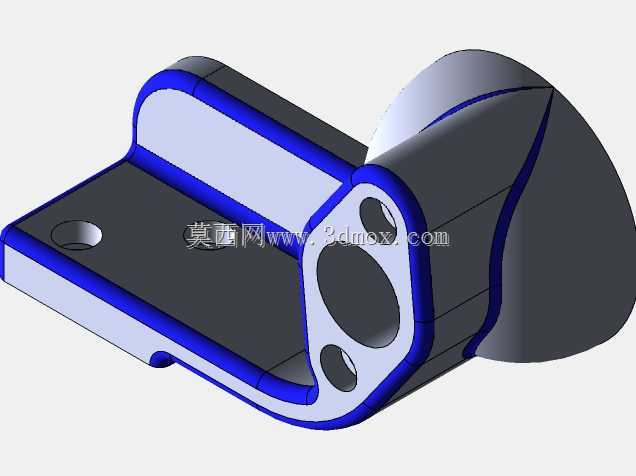

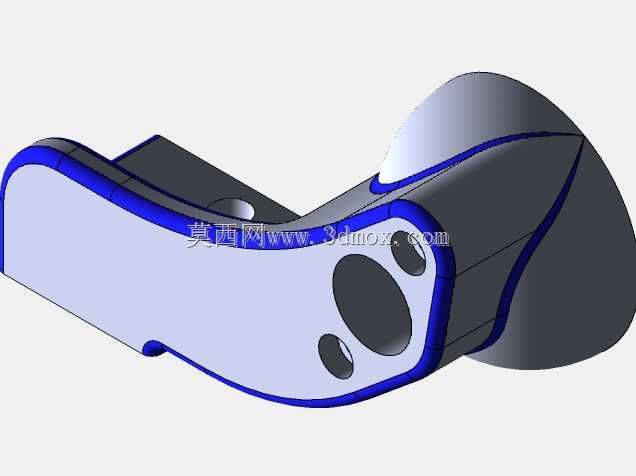

　　从功能特性上看，构件一侧为带两个沉头安装孔的平板基座，平板边缘做了圆弧过渡与加强筋结构，能够在降低整体重量的前提下提升平板的抗弯折能力，避免安装锁紧后平板出现翘曲变形；与平板衔接的是带多组通孔的筒状承托结构，大尺寸主通孔用于穿装主轴类部件，两个对称分布的小孔用于穿装定位销或者紧固螺丝，实现轴类部件的周向固定，避免运转过程中出现轴向窜动；筒状结构末端的弧形封头结构，既可以作为轴端的防护结构，避免运转过程中轴端与其他部件发生剐蹭，也能提升筒状结构的整体刚性，减少承托部位的形变余量。

　　设计思路上，整个构件采用一体化成型思路，没有额外的拼接结构，所有衔接位置都做了圆角过渡处理，既避免了应力集中导致的结构断裂风险，也适配注塑或者铣削加工的工艺要求，不会出现加工死角。平板部位的沉头孔设计，能够让安装螺丝的头部完全没入平板表面，不会突出平面影响其他部件的安装贴合；筒状结构的壁厚做了均匀化处理，整个承托部位的壁厚差控制在0.5mm以内，不管是采用注塑工艺还是金属3D打印工艺，都不会出现壁厚不均导致的缩痕或者形变问题；加强筋的高度与厚度比例控制在3:1的合理区间，既能够起到足够的加强作用，也不会因为筋位过厚导致加工过程中出现缩水问题。

　　从安装边界来看，平板基座的两个安装孔中心距为固定值，安装时需要保证平板贴合面的平面度公差在0.02mm以内，避免安装后筒状承托结构的轴线出现偏移；筒状结构的主通孔轴线与平板安装面的平行度公差需要控制在0.03mm以内，否则穿装的轴类部件会出现卡滞、运转不同心的问题；构件整体的安装空间需要预留出筒状结构末端弧形封头的回转空间，同时要在平板侧面预留出扳手操作空间，方便安装锁紧螺丝；侧向的两个小孔的轴线与主通孔轴线垂直相交，安装定位销时需要保证销子完全贯穿，不能出现偏斜，否则会影响轴类部件的固定稳定性。

　　在实际建模练习过程中，这类构件能够很好地锻炼工程师对异形曲面过渡、多特征组合、公差配合预留的把控能力，很多新手在建模时容易忽略壁厚均匀性、圆角过渡的工艺合理性，往往做出的模型外观相似但完全无法适配实际加工要求，通过对这类结构的拆解建模，能够快速建立工艺与设计结合的思维，避免出现设计脱离生产的问题。在实际设备改造场景中，这类结构也可以根据实际安装需求调整孔位尺寸、筒状结构的直径，快速适配不同的安装场景，不需要重新做整体结构的拓扑优化，因为原始结构的受力分布已经经过多轮验证，只需要调整局部尺寸就能满足使用要求。
