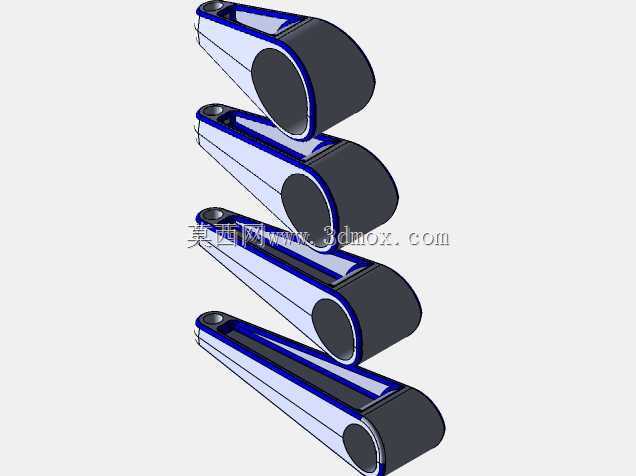

MODELMANIA赛事专用环形握持结构件

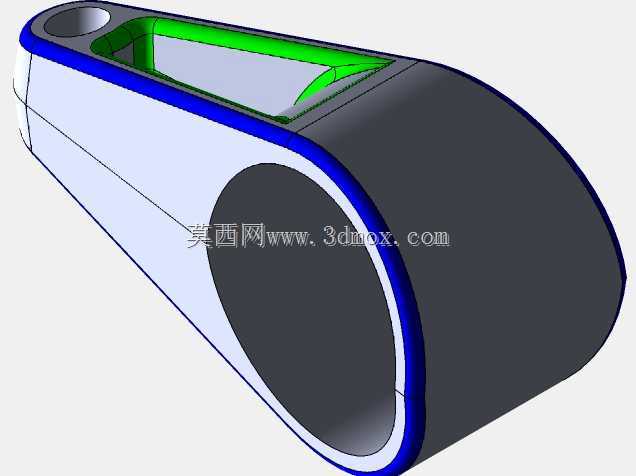

　　该环形握持结构件的设计初衷，是面向工业设计赛事的实操考核场景，这类结构常作为手持检测设备、便携工业终端的主体承载壳体，在工业现场巡检、设备点位快速检测、产线工位便携操作终端等场景中广泛应用，核心作用是为内部的传感检测模块、信号传输组件、供电单元提供稳定的安装承载空间，同时适配操作人员单手握持的操作习惯，降低长时间持握的疲劳感。从结构设计逻辑来看，整体采用大曲率环形闭合轮廓，主体外轮廓做了连续的圆角过渡处理，避免锐边棱角在持握过程中造成硌手问题，也能降低设备意外跌落时的应力集中风险，提升壳体的抗冲击性能。结构上部开设的开放式安装槽，是核心功能区域，槽体内侧做了多层限位台阶，可直接卡装显示面板、操作按键模组，槽体边缘预留的窄边压合位，

　　可通过超声波焊接或者卡扣结构与透明防护盖板配合，实现内部电子元件的密封防护，避免工业现场的粉尘、切削液飞溅侵入内部电路。环形主体的内侧大圆孔并非单纯的减重设计，其孔壁预留了周向的安装凸台，可用来固定内部的电池仓、信号处理电路板，凸台位置经过受力校核，当设备从1.2米高度自由跌落至水泥地面时，凸台位置的变形量可控制在0.2mm以内，不会对内部安装的电子元件造成挤压损伤。结构一端的径向通孔，是为挂绳、腕带预留的安装位，可适配不同规格的工业防坠挂绳，满足高空作业、移动巡检场景下的防坠落需求。从安装边界尺寸来看，整体环形主体的外径控制在80mm区间，轴向长度为160mm，上部安装槽的有效安装宽度为45mm，槽深12mm，可适配主流的2.

　　4英寸工业显示屏安装需求，内侧大圆孔的内径为60mm，预留的电路板安装凸台的孔位间距为52mm，可直接兼容通用规格的便携检测设备电路板安装孔位，无需额外做转接结构设计。壁厚设计上，主体承载区域的壁厚均匀控制在2.5mm，边缘过渡区域的壁厚不小于1.8mm，既保证了整体结构的刚性，也避免了注塑成型过程中出现缩痕、翘曲等工艺缺陷，适合采用ABS或者PC+ABS合金材料进行批量注塑生产。结构外侧的蓝色装饰边采用双色注塑工艺成型，与主体黑色壳体结合为整体，既提升了外观辨识度，也能在持握时增加手部与壳体的摩擦力，减少操作过程中设备滑脱的概率。上部安装槽内侧的绿色区域是密封胶条的安装位，可填充1mm直径的发泡密封胶条，

　　当盖板压合后可达到IP54的防护等级，满足一般工业现场的使用防护需求。在结构细节处理上，所有内部安装位的棱角都做了0.5mm的倒角处理，避免组装过程中刮伤操作人员或者损坏内部元件的线路绝缘层，环形结构的合模线设置在握持时的非接触区域，减少合模线残留对持握手感的影响。这类结构的设计难点在于平衡握持手感、内部安装空间、结构强度三者的关系，过大的环径会导致持握时手掌过度张开，长时间操作容易产生疲劳，过小的环径则会压缩内部元件的安装空间，无法容纳足够容量的电池与功能模块，该结构通过反复的人机工程校核，将环径控制在适配绝大多数成年男性单手握持的尺寸区间，同时通过内部凸台的错位布局，在有限的环形空间内划分出电池仓、电路板仓、传感器安装位三个独立的功能区域，各区域之间预留了走线槽位，方便内部线路的排布与固定，避免设备晃动时线路移位造成接触不良。
