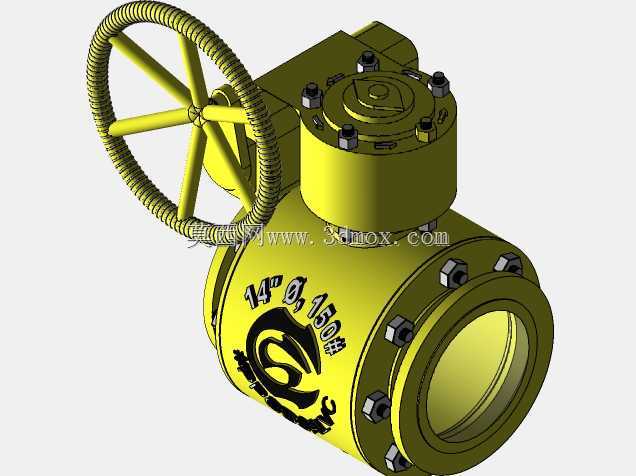

大口径蜗轮蜗杆驱动固定球式耳轴球阀

　　该耳轴球阀采用14英寸通径与150磅级压力等级，面向中低压大流量管线的截断与接通工况。阀体以Sa-105材料为基础进行结构表达，整体采用侧装式固定球结构，球体由上下耳轴支承，介质压力主要传递至阀座与轴承区域，相比浮动球结构更适合大口径、高载荷场合，可降低操作扭矩并改善阀座受力。

　　驱动部分采用蜗轮蜗杆减速机构，手轮通过多根辐条形成较大操作半径，便于现场人员在无气动或电动辅助时完成启闭。蜗轮箱位于阀体上方，输出轴与阀杆连接，阀杆处设置填料压盖及紧固件，用于维持阀杆密封并传递旋转动作。模型对螺栓、螺母、轴承位、阀盖接合面和法兰孔位均做了实体化表达，能够用于干涉检查、操作空间校核和装配关系确认。

　　从安装边界看，两端法兰为主要连接界面，设计时需要核对法兰外径、螺栓孔分布、密封面形式以及相邻管线的对中要求。阀体中部采用螺栓连接的分体式结构，便于内部球体、阀座和密封件的装配与检修；顶部驱动装置增加了整体高度，手轮直径则决定侧向操作空间，在管廊、泵站或装置区布置时应预留扳手转动和人员站位空间。

　　实际应用中，这类阀门常见于水处理、油气输送、化工循环水、消防水及大型公用工程管线。其核心功能不是调节流量，而是在全开时提供接近直通的流道，在全关时实现可靠截断。固定球耳轴设计有助于减小高压差下球体偏移，阀座在受压后能够更稳定地贴合球面；蜗轮蜗杆机构则具备自锁特性，可避免阀杆受介质脉动影响而自行回转。

　　建模思路上，先以通径、压力等级和法兰标准确定外部轮廓，再建立球体回转中心、耳轴支承轴线和阀杆驱动轴线之间的位置关系。阀体流道、中腔、阀座槽、耳轴孔和顶部填料函需要保持同轴或垂直约束，螺栓阵列应与法兰连接区匹配。手轮、蜗轮箱、阀体和侧盖分别形成独立装配层级，既能呈现完整外观，也便于后续抽取工程图、生成剖视图或进行维护仿真。
