150级2.5英寸耳轴式法兰球阀结构

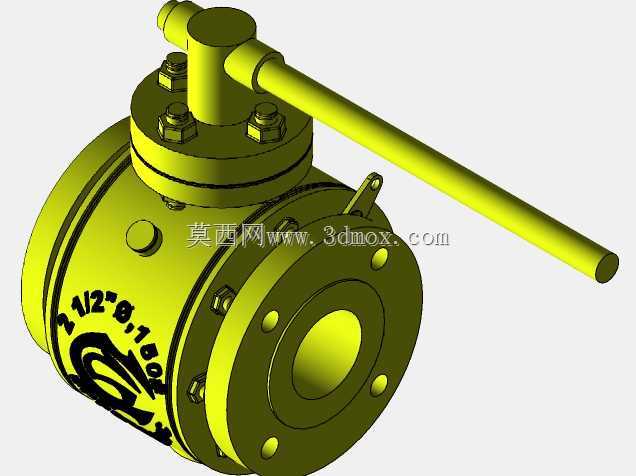

　　该模型呈现的是一台公称通径2又1/2英寸、压力等级150LB的耳轴式法兰球阀，主体由阀体、侧装法兰盖、球体、阀杆、操作手柄、中法兰螺栓及密封组件构成。模型把阀门口径、压力等级和材料标识直接布置在阀体外侧，既便于现场识别，也反映了工程图纸中常见的阀体铸字表达方式。

　　从使用场景看，这类球阀多用于水、油、气体及部分腐蚀性介质的截断控制，常见于石化装置外围管线、公用工程站房、成套设备接口和工业循环系统。耳轴结构的意义在于球体上下均有支撑轴颈，介质压力作用于球体时不会把载荷全部压向单侧阀座，因此在较大口径或较高压差工况下，操作力矩更稳定，阀座磨损也更可控。相比浮动球结构，它更适合需要频繁动作、长期保持密封可靠性的管路位置。

　　结构设计上，中法兰采用周向均布螺栓连接，方便装配时预紧和检修时拆解；侧部法兰形成完整安装边界，可直接与同等级管法兰配对。手柄与阀杆之间通过扁位或销接传递扭矩，阀杆穿过阀体上盖并由填料区域实现外密封。三维建模时需要重点控制球体通道与两端法兰流道的同轴关系，否则全开状态下会形成额外台阶和湍流区；同时要核对阀杆轴线、球体回转中心和耳轴支撑中心的重合度，避免运动干涉。

　　外形尺寸方面，两端法兰外径、螺栓孔分布圆、孔径及孔数应与150LB等级对应标准保持一致，这些尺寸直接决定现场能否安装。模型还应留出手柄摆动空间，尤其在靠近墙、梁柱或密集管廊处，90度启闭范围内不能与相邻管线、保温层或支吊架碰撞。阀体下部和侧盖的凸台、塞堵位置也需要表达清楚，因为它们关系到排污、泄压、试压堵头以及铸造工艺余量。

　　对选型和结构设计人员而言，这类模型的价值不只在外观展示，更在于可用于核对安装长度、法兰接口、操作空间和拆装顺序。把螺栓、螺母、垫片、阀杆和手柄分别建出，能够在三维环境中检查装配层级，确认中法兰压紧后各零件是否仍有足够间隙，也能为后续生成工程图、明细表和检修指导提供基础。
