3/4英寸800级高压三片式法兰球阀

　　这款3/4英寸800级高压三片式球阀，核心定位是中高压工业管路的介质截断与通断控制，适配公称压力800磅级的严苛管路工况，在石化加氢工段、高压液压站、天然气调压撬、高压水清洗系统中都有大量应用，区别于普通低压球阀，其阀体采用三段对夹式结构，左右侧阀体与中间主阀体通过四根长螺栓贯穿锁紧，现场维护时无需将整个阀门从管路法兰上拆下，松开锁紧螺栓即可取出中间阀腔组件，直接更换密封座、修整球面，大幅降低高压管路的停机维护时长。

　　从实际流路设计来看，阀门采用全通径浮动球结构，3/4英寸通径无缩径，介质流经阀腔时不会出现截面突变，输送含微小固体颗粒的流体时压损极小，也不容易在阀腔内部形成介质沉积；阀杆采用下装式防飞出结构，底部带一体式台肩，即便阀腔内部出现异常高压，阀杆也不会被介质压力顶出，阀杆与阀体接触位置设置双道O型圈密封，可同时适配气体、液体等不同介质的密封要求，杜绝阀杆位置的外泄漏。

　　安装边界方面，阀门两端为标准法兰连接面，法兰螺栓孔位、密封面尺寸完全匹配800磅级3/4英寸管路法兰，现场对接时无需额外加工转接件；阀门整体外轮廓方正，中间阀体侧面预留的安装定位凸台可直接固定在管路支架上，避免长管路振动带动阀体出现共振。操作端为扁平式加长手柄，手柄表面压制防滑纹路，开关力矩经过配重优化，即便阀腔两侧存在较大压差，操作人员也可单手完成90度开关动作，手柄上的标识条可直观反馈阀门当前的开关状态，避免管路系统出现误操作。

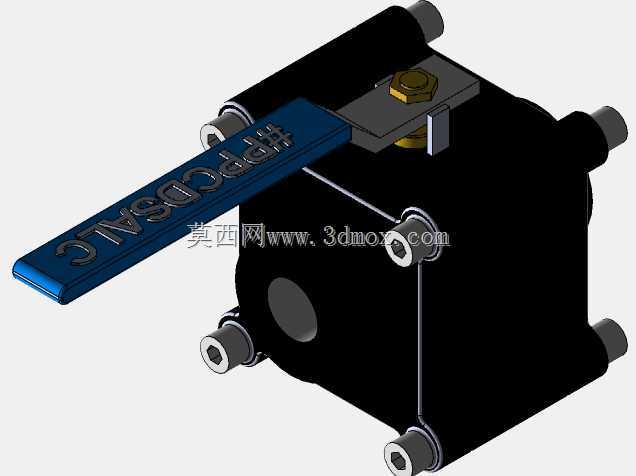

　　建模过程中完整还原了所有装配细节：包括阀球与PTFE密封座的配合间隙、长螺栓与阀体孔的同轴度、阀杆顶部与手柄的扁方定位结构、顶部锁紧螺母的预紧行程，所有配合面均按照实际机械加工公差设定，可直接用于阀门的装配干涉校验、工况受力仿真，也可作为管路系统集成时的空间占位校核模型，提前预判阀门安装后与周边管路、支架的操作空间冲突，避免现场施工时出现管路返工。
