150级6英寸法兰连接手动楔式闸阀

　　该款6英寸150压力级手动法兰闸阀，主要应用于石化、给排水、蒸汽输送及一般工业流体管线的通断控制，适配公称压力对应150磅级的管路系统，可输送水、油品、蒸汽及弱腐蚀性介质。闸阀的核心作用是通过闸板的升降实现管路全开或全关，正常工况下不作节流使用，可有效降低流阻，减少介质在阀腔内的压力损失。

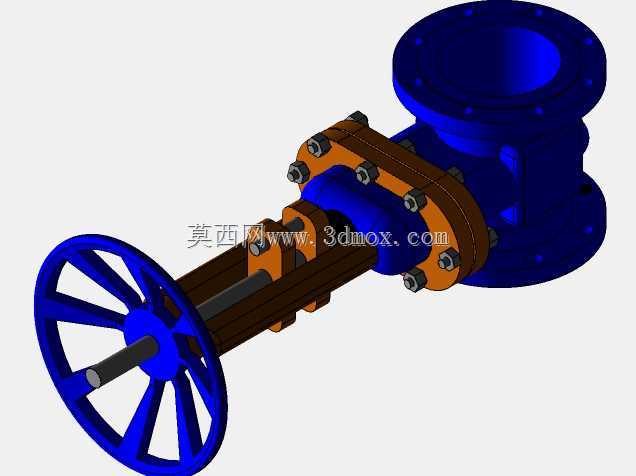

　　从结构特征来看，模型完整还原了法兰式阀体、中腔螺栓连接、明杆支架和轮辐式手轮的典型布局。阀体进出口采用带螺栓孔的圆形法兰，安装时通过法兰垫片与管线法兰对接，周向螺栓孔分布决定了现场配对法兰的规格与紧固顺序。阀盖与阀体采用中法兰连接，螺栓沿结合面周向布置，既保证中腔密封，也便于后期拆解检修。阀杆沿阀腔轴线方向升降，手轮旋转带动阀杆螺母，将扭矩转化为闸板的直线启闭动作。

　　设计上，楔式闸板与阀体密封面形成锥面配合，关闭时可借助介质压力和手轮施加的机械力实现可靠密封。明杆结构能够直接显示阀杆伸出高度，操作人员可据此判断阀门开度状态，同时阀杆螺纹位于阀腔外部，润滑条件较好，受介质冲蚀影响较小。手轮采用多辐条结构，在保证操作刚度的同时减轻自重，轮缘尺寸满足手动启闭所需的力臂要求，无需额外配置驱动机构即可完成常规操作。

　　从安装边界考虑，6英寸通径决定了阀体整体长度、法兰外径及螺栓孔分布尺寸，建模时需要重点核对端面到端面结构长度、法兰密封面形式、螺栓孔数量与节圆直径，避免与相邻管线、支吊架或操作平台发生干涉。阀杆向上伸出的最大高度必须纳入安装空间校核，尤其在管廊、管沟和设备夹层等垂直空间受限区域，应预留手轮操作和阀杆升降余量。中法兰外缘、螺母回转半径以及手轮旋转范围也属于现场布置的关键边界，直接影响后期操作维护的可达性。

　　三维建模过程中，除了还原外观轮廓，还需要保证各零件之间的装配关系准确：阀杆与闸板的连接位置、中法兰螺栓的均布规律、压盖与填料函的配合段、手轮与阀杆螺母的传动关系都应清晰表达。对于结构设计和设备选型人员而言，这类模型可用于管线布置校核、操作空间分析、阀门支墩设计以及检修路径规划，也能作为同系列不同通径、不同压力级阀门参数化设计的基础参考。
