蜗轮对夹式蝶阀结构设计

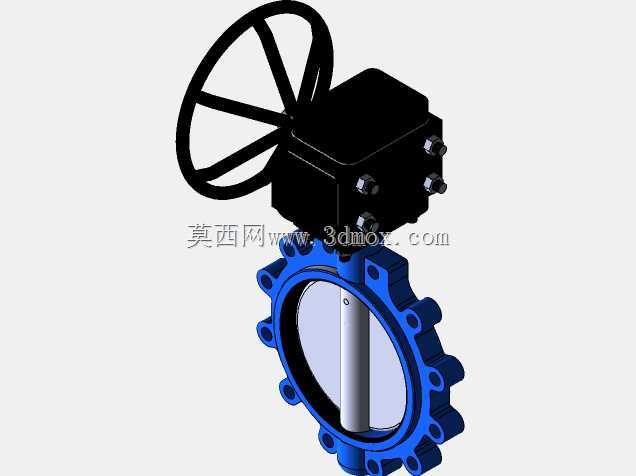

　　该模型展示的是一台蜗轮蜗杆驱动的对夹式蝶阀，核心由蓝色对夹阀体、圆形阀板、阀杆、蜗轮减速箱和手轮组成。阀体采用凸耳式轮廓，周向布置螺栓孔，用于在两片管道法兰之间实现夹紧安装。这种结构没有独立法兰面，安装长度较短，占用管线空间小，适合在空间紧凑的水系统、暖通系统、给排水系统以及低压流体管路中作为截断或调节元件使用。

　　从实际工况看，蝶阀依靠阀板绕阀杆轴线旋转来改变流通面积。阀板位于阀体中心流道内，关闭时与阀座接触形成密封；开启时阀板转至与管道轴线近似平行，流阻较小，介质通过能力较强。模型中阀板厚度、阀杆位置和阀体内部圆弧均按典型对夹蝶阀的干涉关系进行表达，能够直观反映阀板在0度到90度旋转过程中的运动边界。

　　蜗轮减速箱布置在阀体顶部，手轮输入扭矩后经蜗杆蜗轮传递至阀杆。相比直接扳动阀杆，蜗轮机构可以放大力矩，使操作人员在较高压差下仍能较平稳地启闭阀门，同时具备一定自锁特性，有助于保持阀位。顶部箱体侧面的螺栓连接结构也体现了箱盖、轴承支承和内部传动空间的设计关系。

　　外形尺寸方面，该类阀门的关键边界包括阀体对夹厚度、外圆螺栓孔分布圆、手轮回转直径、减速箱高度以及阀杆中心到阀体底部的距离。进行管路布置时，不能只核对公称通径，还需预留手轮操作空间和法兰螺栓穿装空间。阀体周向孔位需要与配对法兰标准匹配，否则现场会出现孔位错位、螺栓无法贯穿的问题。

　　建模思路上，这类产品适合先建立流道中心线和阀杆轴线，再以旋转、拉伸方式生成阀体基本轮廓；阀板应根据密封面角度和厚度建立实体，并检查全开、全关两个极限位置是否与阀体、阀座发生干涉。蜗轮箱部分可拆分为箱体、箱盖、蜗杆、蜗轮和手轮分别建模，装配时重点保证阀杆与蜗轮输出孔同轴。对夹式阀体背部的凸台和螺栓孔需要圆周阵列，孔位数量和分布圆应服从所选法兰标准。

　　在设备选型中，蝶阀通常用于大口径、低压差、启闭频繁但调节精度要求不极端的场合。若用于节流，应避免让阀板长期停留在小开度位置，否则容易产生冲刷、振动和噪声。结构设计人员在引用此类模型时，应进一步结合密封材料、轴封形式、连接标准和驱动方式校核，而不能仅依据外观几何确定最终产品。
