大口径液动耳轴式截断球阀结构

　　该装置面向中高压工艺管线的远程截断需求，把执行机构、阀杆传动、球体密封和法兰接口整合为一体，常见于石化装卸、油气分配、水处理主管路以及需要联锁切断的工业系统。现场布置时，阀体两侧法兰直接对接管道，底部支架承担整机重量并限制振动位移；执行机构位于侧向，通过拨叉或齿轮齿条把动力缸的直线运动转化为阀杆的90度旋转，从而带动耳轴支撑的球体完成启闭。

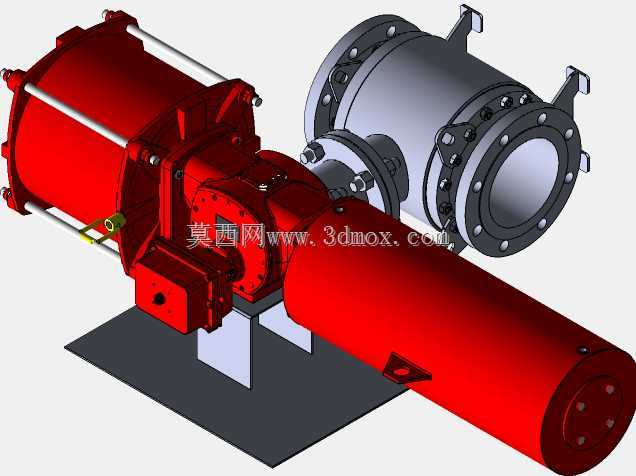

　　与浮动球结构相比，耳轴式球体在上下端均设置支撑轴，介质压力主要由阀座和轴承承担，阀杆只传递扭矩。这样在大口径、高压差工况下操作更平稳，阀座磨损也更可控。模型中可见多螺栓法兰、阀盖压盖、定位销、支架肋板以及执行器端部的行程限位结构，这些细节直接决定现场安装边界和维护空间。选型时不能只核对通径和压力等级，还要确认法兰螺栓孔分布、阀杆中心高、执行机构外伸长度、底部支架安装孔距，以及管道保温、操作侧通道和检修吊装所需的净空。

　　从建模逻辑看，先以流道中心线确定球体、阀座和两侧法兰的同轴关系，再建立耳轴轴线与阀杆轴线的垂直交点。执行机构壳体、动力缸、连接块和支架应按装配关系分层建模，避免把运动件和固定件做成单一实体。密封座、压盖、螺栓、销轴等小零件需要保留真实尺寸，因为它们会影响干涉检查、备件测绘和工装设计。红色执行器与银色阀体的分色，也便于在总装评审中区分动力模块与过流模块。

　　结构设计上，法兰端面需给出足够的密封面宽度和背面加工余量；支架不宜只做外观包覆，应体现承受执行器重量和启闭反力的承载截面。执行器与阀体之间的连接块要考虑键、销或螺栓的传力路径，端部限位结构用于调整全开、全关位置，防止球体过转划伤密封面。若用于频繁动作或安全联锁场合，还应在三维阶段预留反馈装置、电磁阀、定位器或液控接口的安装位置。

　　该类阀的核心价值不在外观，而在于把管道通流能力、密封可靠性、驱动扭矩和安装空间统一协调。完整的三维结构可用于管路布置碰撞检查、支吊架受力复核、操作维护模拟以及非标驱动方案验证，对工程设计人员理解大口径耳轴球阀的装配关系具有直接参考意义。
