八英寸150磅级蜗轮法兰固定球式截断阀

　　该阀体采用侧装式固定球结构，上下阀轴分别设置支撑轴颈，介质压力作用于球体时不会将推力直接传递给下游阀座，相比浮动球阀大幅降低了操作扭矩，在DN200这类中大口径管线上优势明显，即便配置手动蜗轮机构也能实现单人平稳启闭，无需额外配置气动或液动执行机构即可满足常规工况操作需求。

　　从安装边界来看，两端法兰采用ASME B16.5 150LB凸面法兰标准，螺栓孔分布圆、法兰厚度及密封面凸台高度均符合标准规范，可直接与同压力等级的管线法兰配对安装，无需额外配置转换接头。阀体中法兰采用螺柱连接，垫片缠绕式密封结构，可在不拆管线的情况下完成阀座密封圈的更换维护。手轮操作高度与阀体侧向预留的扳手空间均经过核算，安装时阀体两侧至少留出一倍管径的操作检修空间，即可满足蜗轮箱润滑、填料压盖紧固等日常维护作业需求。

　　设计阶段优先考虑了长输管线与公用工程场景的通用性：阀杆采用防喷出结构，台肩位于阀体填料函下方，即便填料压盖出现松动，阀内压力也不会将阀杆顶出，满足工业管线的安全防护要求。蜗轮驱动机构带有自锁特性，手轮停止转动后阀位不会因介质扰动自行偏移，同时蜗轮箱上预留了阀位指示刻度，可直观判断阀门的全开、全关及中间开度位置，方便现场操作人员快速确认工况。

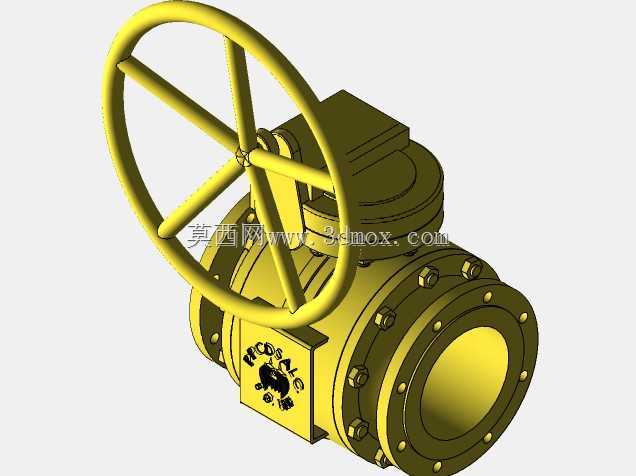

　　流道采用全通径设计，阀体内部流道与管线内径基本一致，介质通过时几乎没有额外压降，既适合输送水、蒸汽、油品等常规介质，也可用于带有少量固体颗粒的浆料管线，不会因流道缩径造成淤积卡阻。建模过程中完整还原了所有外部装配细节：包括阀体与侧盖的连接螺栓、蜗轮箱的箱体合模缝、手轮的辐条结构、法兰面的螺栓孔与定位凸台，所有配合面的装配间隙均按照实际工程公差预留，可直接用于设备布置阶段的干涉校验、管线支吊架位置规划，也可作为阀门维护拆装的三维参考依据。
