十英寸蜗轮驱动法兰式固定球球阀

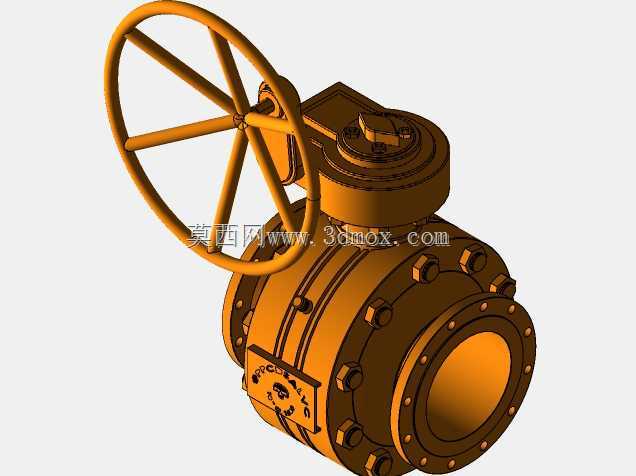

　　该模型呈现的是一台大口径蜗轮蜗杆驱动的固定球法兰球阀，公称尺寸为十英寸，压力等级对应150磅级。阀体采用三段式侧装结构，中法兰沿球体水平中分面布置，由一圈均布螺栓把合，便于在检修状态下拆卸阀座、检查球面密封副，而不必将整台阀门从管线上切割下来。左右两端为带颈对焊或突面法兰连接形式，法兰盘厚度、螺栓孔分布圆及密封面凸台均按常规管线阀门尺度建模，可直接用于装置区管线布置时的碰撞检查与操作空间校核。顶部配置齿轮式蜗轮减速机构，输入轴连接轮辐式手轮。手轮直径较大，轮缘与轮辐形成完整操作空间，目的是在不借助辅助加力杆的情况下降低启闭力矩，适合大口径、高压差工况下由现场人员手动操作。减速箱壳体、轴承端盖、限位螺钉和指针牌均有独立结构表达，

　　能够反映开度指示与行程限位的实际位置。球体为固定球结构，上下设有枢轴支撑，介质压力主要由阀座吸收并传递至阀体，因而启闭扭矩较浮动球阀更小，密封性能在高压差下更稳定。模型中阀体侧面带有耳轴和加强凸台，既用于支撑内部转轴，也可在运输、吊装和安装时作为受力点。从工程布置角度看，这类阀门常见于油气长输站场、石化装置主管线、水处理和大型循环水系统，承担截断或接通介质的作用，不适合作为节流调节长期使用。建模时需要重点控制几个安装边界：手轮外缘到阀体中心线的水平操作半径，蜗轮箱顶部与上方管道、平台梁底的净空距离，以及侧装耳轴与相邻支吊架、保温层之间的间隙。三段式中法兰的螺栓拆装空间也必须预留，否则现场无法完成紧固和检修。结构细节上，

　　阀体外部的加强筋围绕中法兰和阀颈布置，用于承受螺栓预紧力与管道弯矩；阀座区域的压盖和调整螺钉体现了密封预紧结构；底部排污或泄压接口位置也可在模型中识别。整体造型忠实于工业阀门的真实比例，没有为了外观简化而省略关键装配关系，适合用于设备选型演示、管线综合建模、操作维护培训以及阀门结构原理讲解。
