歧管DE三通孔液压阀组集成结构

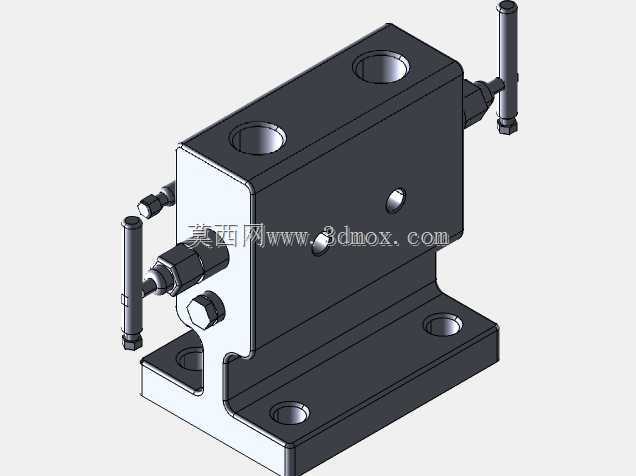

　　该模型呈现的是一种带手动操作手柄的三通孔歧管阀组，主体由矩形油路块、侧向针阀式截止元件、操作手柄及底部安装座构成，常见于液压站、试验台、仪器仪表管路和小型流体控制系统中，用于在有限空间内完成压力测点切换、支路隔离、排气卸荷或介质流向分配。油路块顶面布置两个主安装孔，侧面布置侧向通孔与螺纹接口，底部带一体化支脚，支脚上开设两个沉孔，可直接通过螺栓固定在安装板或支架上。这种把多个通道集中在一个块体上的方式，能够减少外接管路和接头数量，降低泄漏点，同时让现场排布更加紧凑。从结构设计看，块体内部孔道承担连通与转向功能，外部接口承担管路连接，针阀元件通过旋动手柄改变阀芯位置，从而控制支路通断或微调流量。手柄长度经过权衡，

　　既要保证操作时具有足够力矩，又不能在密集阀组中与相邻元件发生干涉；侧向接口的位置则考虑了扳手空间和管路走向，便于现场装配与维护。模型中各孔位、凸台、六角锁紧部位和手柄端部的细节均有体现，适合用于阀组布局校核、安装空间检查、管路干涉分析以及操作姿态模拟。在实际选型时，需要重点核对接口螺纹规格、孔道通径、额定压力、密封形式以及安装孔距；若用于液压系统，还应结合流量、压力损失和介质清洁度确定内部流道尺寸。底部安装边界决定了阀组在面板上的占位，顶面孔位决定了后续可扩展元件的安装方向，侧向手柄则要求周围预留旋转与插拔空间。对于三维建模人员而言，这类模型的难点不在复杂曲面，而在孔系位置精度、螺纹接口表达、装配关系以及操作件与本体之间的间隙控制。

　　建模时通常先确定安装基准面和主通道中心线，再完成块体、支脚、接口和阀件的细节，最后检查手柄全行程范围内是否与底座、管路或邻近设备碰撞。整体结构偏重功能集成与工程可制造性，外观简洁，棱边清晰，能够直接服务于方案沟通、装配培训和数字化样机搭建。
