四英寸150级OCV泄压阀结构设计

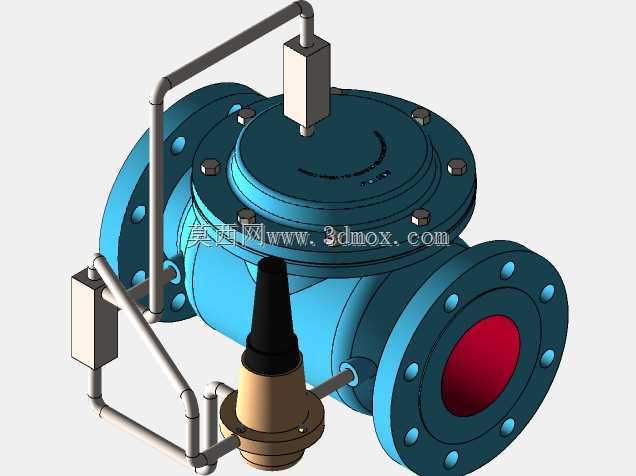

　　该模型呈现的是一台公称尺寸4英寸、压力等级150级的直通式泄压控制阀，整体采用法兰连接结构，适用于中低压工业流体管路的超压泄放与压力稳定控制。阀体为典型的直通流线型腔室，两侧法兰盘均布螺栓孔，现场安装时可直接与同等级管道法兰对夹紧固，无需额外焊接转接件，能够有效缩短管路改造与设备检修的停机周期。阀盖通过周向螺栓与阀体中法兰连接，内部容纳阀瓣、导向套与弹簧加载机构，维护时只需拆开阀盖即可完成核心密封件的更换。阀体顶部设置信号反馈模块，通过引压管与阀前腔室连通，可实时采集阀前压力变化并输出开关量或模拟量信号，便于接入厂区DCS或PLC控制系统，实现远程状态监测与联锁保护。侧面的调节机构采用锥面密封与导压管组合设计，

　　通过改变先导腔压力来控制主阀瓣的开启压力，相比直接弹簧加载式结构，其启闭压差更小、压力波动控制更平稳，尤其适合水、油品及弱腐蚀性介质的长输管线、泵站出口、压力容器旁路等场景。从建模细节看，阀体外部加强筋沿介质流向对称布置，既保证了150级压力下的壳体强度，也避免了壁厚过度增加带来的铸件成本上升；法兰密封面采用突面结构，可适配非金属平垫片或缠绕垫片，满足常规工况的密封要求。外部接管与控制模块的布局充分考虑了现场操作空间，调节手轮位于阀体侧下方，巡检人员无需登高即可完成设定压力调整；信号模块位于顶部可视位置，状态指示一目了然。安装边界方面，两侧法兰端面间距、法兰外径及螺栓孔分布均按4英寸150级常规尺寸构建，

　　建模时已预留螺栓装配空间与管道保温余量，结构设计人员可直接将其嵌入管路三维布置方案，校核与周边支架、电缆桥架及其他阀门的干涉情况。该类阀门在实际工程中常安装于泵组出口、分水缸、消防管网及工艺装置泄压回路，当系统压力超过设定值时自动开启泄放，压力回落至安全范围后自动回座密封，从而避免管路超压破裂、设备损坏等事故。模型对内部流道、阀瓣导向、先导控制回路及外部附件的还原较为完整，可用于阀门结构原理演示、安装布局校核、备件测绘以及选型方案比对，帮助工程人员在设计阶段直观判断阀门朝向、操作空间与维护可达性，减少后期现场返工。
