手轮驱动压力密封法兰闸阀结构

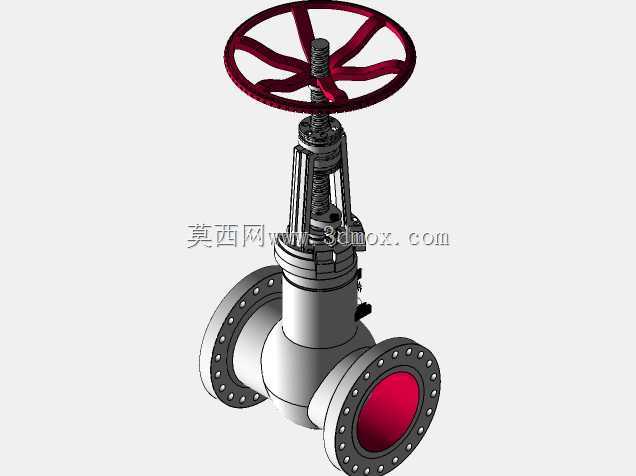

　　该模型呈现的是一台采用手轮操作的压力密封闸阀，适用于高温高压工况下的管路截断控制。与普通中低压闸阀相比，其核心差异集中在中腔密封结构：阀盖与阀体并非依靠较薄的垫片维持密封，而是通过压力密封座、密封环和预紧结构形成自紧效应，介质压力越高，密封面贴合越紧密，因此在电站旁路、石化主装置、蒸汽系统、高压注水及高温油品管线中更能体现可靠性。模型完整表达了阀体流道、两侧法兰、闸板、阀杆、支架、阀杆螺母、手轮和填料函等关键部位，便于在设备布置阶段核对操作空间、拆装路径和支撑位置。

　　从实际用途看，这类阀门主要承担全开或全关任务，不建议长期用于节流。楔形闸板在阀杆带动下沿阀体导轨垂直升降，开启后流道接近直通，压降较小，也减少了介质对密封面的持续冲蚀。手轮通过阀杆螺母将旋转运动转化为阀杆直线运动，支架高度决定了阀杆上升行程，布置时必须在阀门上方预留足够净空，避免手轮操作或阀杆伸出时与管道、桥架、平台梁发生干涉。若现场操作位置较高，还可据此判断是否需要接长阀杆、增设链轮操作机构或旁通卸压结构。

　　设计思路上，模型重点体现了承压边界与运动机构之间的配合关系。阀体采用双侧法兰连接，法兰外缘螺栓孔均布，安装时需与配对法兰的压力等级、端面形式和螺栓圆保持一致；中法兰区域的压力密封结构对装配顺序要求较高，预紧不足会导致密封环不能有效就位，预紧过大则可能增加拆卸难度。填料函位于阀盖上部，用于控制阀杆穿过压力边界处的外漏，模型中可见压盖、填料和阀杆之间的层级关系，这对维护方案编制和备件识别很有价值。

　　外形尺寸与安装边界方面，应重点核对阀门结构长度、法兰外径、螺栓孔数量及分布、手轮直径、手轮最低操作高度、全开后阀杆顶部极限位置，以及阀体底部到管线中心的距离。对于水平管线，手轮通常竖直向上布置；若受空间限制需要侧向安装，必须评估阀杆导向、闸板自重和填料受力是否会影响长期运行。模型还可用于检查保温层厚度、螺栓拆装扳手空间、法兰对位余量和检修吊装点。通过三维状态观察这些边界，比单纯依赖二维图纸更容易发现操作净空不足、维护距离过近和支吊架碰撞等问题，从而在管线综合布置阶段完成修正。
