大口径法兰式数字控制阀结构设计

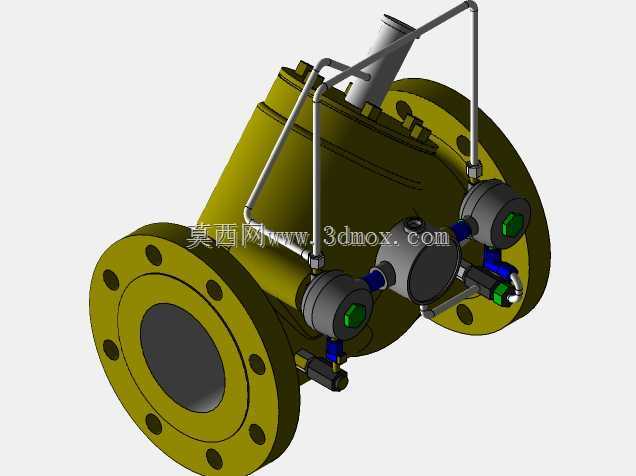

　　该数字控制阀采用直通式铸造阀体，两端为标准法兰连接结构，公称通径对应150磅级管法兰规格，可直接嵌入同压力等级的工业管线。阀体流道为渐缩扩压结构，能够在全开状态下降低介质紊流损失，阀瓣采用导向肋居中布置，避免高压差工况下出现振动偏磨。阀体上部集成执行机构与阀位反馈组件，侧面通过不锈钢引压管将阀前后压力引入控制单元，可根据管线压力变化自动调节开度，也可接入上位系统接收数字控制信号。

　　建模过程中优先处理了法兰螺栓孔的圆周阵列，孔位数量与分布圆直径严格匹配ASME B16.5或对应国标法兰尺寸，保证现场安装时螺栓能够顺利穿入。阀体壁厚按照压力容器壳体计算逻辑预留腐蚀余量，内腔过渡圆角全部做了圆滑处理，避免铸造时出现应力集中。执行机构与阀体之间通过支架连接，支架上的安装孔同时适配气动薄膜执行机构与电动执行机构，为后续选型替换留出空间。

　　这类阀门常见于市政供水、石化循环水、暖通空调主管线，用来替代传统手动闸阀实现远程流量调节。引压管采用弯管成型并预留检修间距，控制模块上的接线口朝向侧面，避免管线凝露直接滴入电气接口。阀杆采用填料密封结构，填料压盖通过双螺栓压紧，现场可在不拆卸阀体的情况下补充或更换填料。

　　从安装边界看，阀门整体长度符合法兰阀门结构长度标准，上方执行机构高度需在管线布置时预留操作维护空间，两侧法兰外圆与管道保温层之间保留足够间隙。三维模型完整还原了外部接口、螺栓分布、引压管走向和控制元件位置，结构工程师可直接用于管线碰撞检查，设备选型人员可据此核对安装空间，维修人员也能通过模型提前识别填料函、引压接头等易维护部位。
