双叶FX-20遥控发射器手枕结构设计

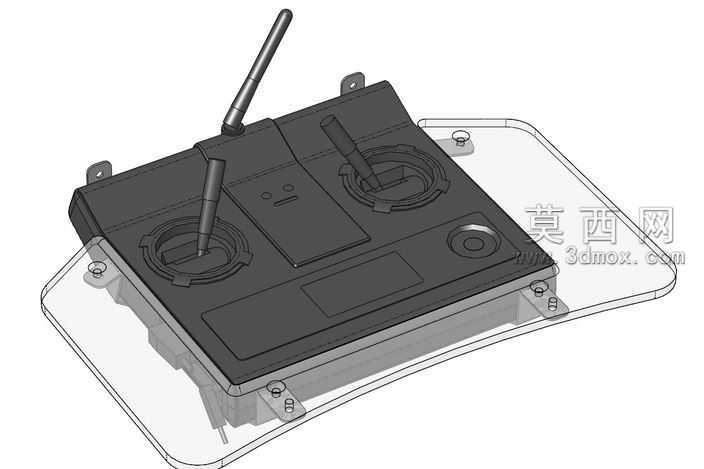

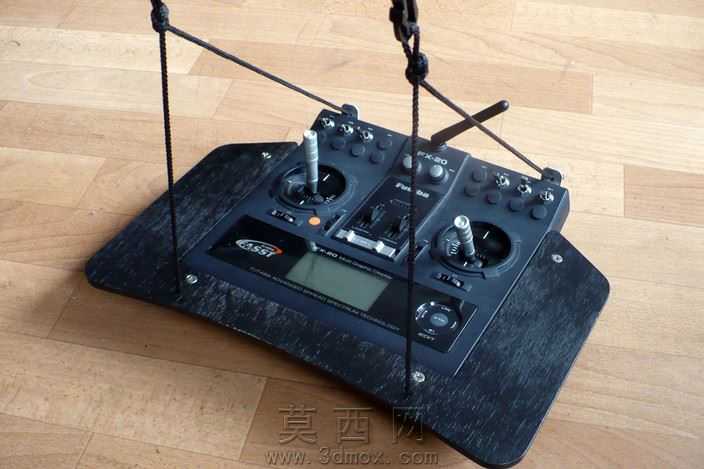

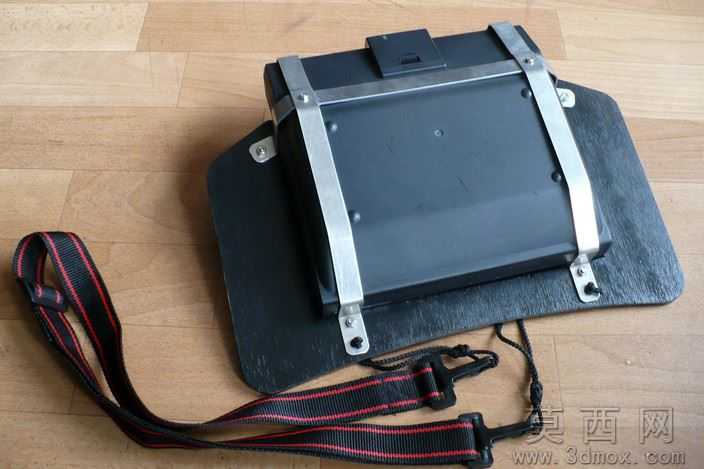

本作品为双叶FX-20遥控发射器配套手枕的三维结构设计，建模过程依托SolidWorks平台完成，整体采用自顶向下的设计思路，先完成整体装配框架的搭建，再逐一拆分各个零部件进行细节建模，确保各部件之间的装配间隙、配合公差符合实际生产装配要求。建模过程中对操控摇杆、外置天线、功能按键区、安装固定耳等核心结构做了精细化还原，其中双操控摇杆采用参数化建模方式，可根据实际装配需求调整摇杆的安装位置、倾斜角度，适配不同操作习惯的使用场景。模型材质分配上，主体外壳采用哑光硬质工程塑料材质，模拟工业遥控器常用的ABS+PC混合材质的表面质感，天线部分做了分段材质处理，根部为硬质塑料基座，杆身采用磨砂金属质感，还原真实天线的材质层次；透明防护外罩采用半透明聚碳酸酯材质，设置了合适的透光率与折射参数，渲染后可清晰呈现内部壳体的结构轮廓，同时保留外罩的通透质感。结构设计上，手枕底座设置了四个带安装孔的固定耳，可通过螺丝将整套遥控发射装置固定在操控台或专用支架上，底座边缘做了圆弧过渡处理，避免尖锐棱角带来的操作安全隐患；上壳部分预留了天线安装孔、摇杆避让孔、功能按键安装位，各孔位的拔模角度、壁厚均按照注塑生产的工艺要求设置，壳体壁厚均匀控制在2mm，避免注塑过程中出现缩痕、填充不足等工艺缺陷。模型同时导出了STEP/IGES通用中间格式，可适配多数主流三维设计软件打开编辑，方便后续做结构优化、工装设计或者二次开发使用。整体建模过程严格遵循实物手工测量尺寸，各部件的比例、相对位置均与2012款双叶FX-20遥控发射机的实际手枕结构保持一致，参数化的摇杆设计也为后续调整操控布局提供了便利，可直接用于工业遥控设备的结构参考、教学演示或者3D打印手板制作。
