层叠式传感安装载板结构设计

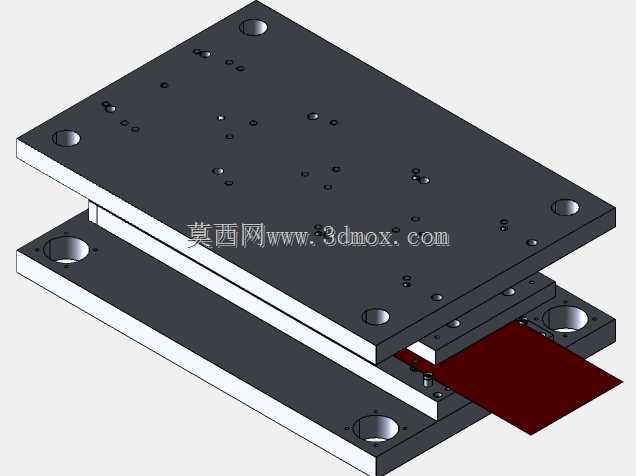

　　这款层叠式载板结构主要面向工业传感检测场景的硬件搭载需求，常见于自动化产线的视觉检测、位移传感、薄片类物料到位检测工位，作为传感元件与被测物料之间的承载定位基体使用。从结构设计逻辑来看，整体采用双层板叠加的布局，上层板预留多组不同孔径的安装孔位，可适配不同规格的传感元件固定需求，孔位排布兼顾了不同检测点的位置调整余量，无需额外加工转接件即可完成多类传感头的安装固定。两层板之间预留均匀间隙，既可以为传感元件的接线、散热留出空间，也能避免下层结构对上层检测光路或感应范围造成遮挡。板体边缘设置的大直径沉孔为整体安装固定位，可直接通过螺栓将整个载板组件锁定在设备机架或检测工位的基准面上，沉孔设计可保证螺栓头不突出板体表面，

　　避免对物料输送或元件安装造成干涉。从安装边界来看，整体板件为矩形规整结构，四个角的安装孔位对称分布，安装时可快速对齐机架上的预加工孔位，降低现场装配的对位难度。板体一侧伸出的薄片承接位，专门针对薄片状被测物料设计，可在物料输送到位时承托物料，保证被测面与上层传感元件的检测距离保持恒定，减少因物料翘曲、位置偏移带来的检测误差。设计过程中特意将两层板的定位基准做了统一，所有孔位的位置公差均按照传感检测的精度要求设定，避免因层叠装配带来的累计误差影响检测精度。板体表面的孔位分为固定安装孔与调节长孔两类，调节长孔可支持传感元件在小范围内调整位置，适配不同检测距离下的安装需求，无需重新加工孔位即可完成参数微调。整体结构没有多余的冗余设计，

　　所有结构特征都服务于传感元件的稳定安装与检测精度保障，板件厚度经过受力校核，可承受常规工业场景下的振动与冲击，不会因长期运行出现板件变形导致检测位置偏移。层间的支撑结构均匀分布在板件四周，既保证了两层板之间的间隙一致性，也避免了中部位置因受力出现下凹变形，保证上层安装面的平面度始终满足传感元件的安装要求。
