多布列兹C布拉索线性传动安装基座结构

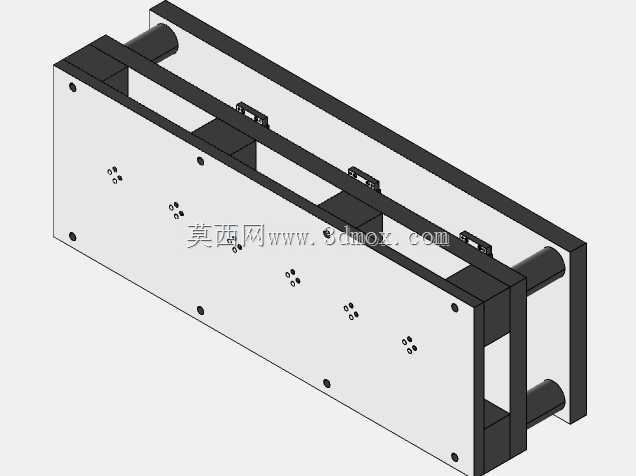

　　这款线性传动安装基座，主要面向精密检测工位的传感器搭载需求设计，常见应用在3C电子零部件尺寸检测、锂电池极片对位、光伏硅片传输定位这类对安装基准精度要求较高的场景中，作为直线运动单元的承载基体，为检测类传感器提供稳定的安装基准与运动导向支撑。从结构设计来看，整体采用双侧平行导轨的布局形式，两侧的黑色型材作为导轨安装基准面，加工时严格控制两侧安装面的平行度公差，保证搭载的运动滑台运行时无卡滞、偏磨问题；中间的白色安装面板预留了多组规则排布的螺纹安装孔位，孔位按照常用工业传感器的安装孔距做了标准化排布，既可以直接安装光电类、位移类检测传感器，也可以加装小型滑台、调整座来拓展安装位，不需要二次打孔加工，能减少现场装配的工作量。

　　设计时优先考虑了安装边界的适配性，整体为长条形窄幅结构，宽度方向尺寸控制紧凑，能够嵌入到空间受限的设备内部工位，比如流水线侧装检测位、设备内部的狭小检测腔室，不会占用过多设备内部空间；长度方向预留了两端的安装固定孔，可以直接通过螺栓锁紧在设备的铝型材框架或者钢板安装面上，不需要额外制作转接板。基座两端预留了传动组件的安装空间，可以适配同步带传动、丝杆传动两种常见的直线驱动形式，端盖位置做了避让槽，方便传动轮、丝杆支撑座的安装与后期维护，不需要对基座主体做二次切割修改。面板上的每组安装孔都做了沉头设计，安装螺丝后不会突出面板表面，避免运动滑台运行时与螺丝头发生干涉，同时孔位周边做了小范围的平面度精加工，

　　保证传感器安装后基准面与运动方向平行，减少检测误差。两侧的导轨安装位做了台阶定位结构，装配导轨时可以直接靠紧台阶面定位，不需要反复打表调整导轨平行度，能大幅提升装配效率，同时台阶结构可以承受侧向的载荷，避免导轨受侧向力后出现移位，提升长期运行的稳定性。整体结构没有多余的冗余设计，所有的加强筋、避让位都围绕实际装配需求设置，既保证了整体刚性，不会因为长跨度出现中部下挠的问题，又控制了整体重量，方便搬运与现场安装。
