叠层式精密冲压成型模具结构设计

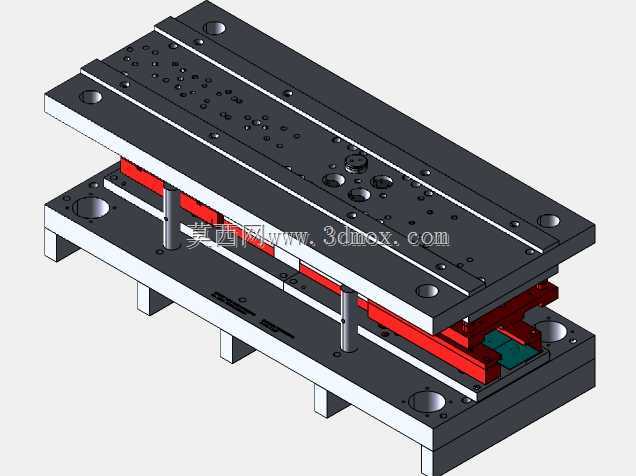

　　这套叠层结构的冲压成型工装，主要面向薄型金属带料的连续冲裁、折弯、成型工序，常见于消费电子五金弹片、小型汽车冲压连接件、精密仪器金属接触片的批量生产场景，适配常规开式单点压力机的安装接口，可直接挂载在对应吨位的冲床台面上完成连续冲压作业。从结构布局来看，整套模具采用上下模座对中设计，上下模座均选用45号钢调质处理，平面度控制在0.02mm以内，保证合模时的平行度偏差不会影响冲压件的尺寸一致性。模座上排布的多组安装孔，对应不同工位的凸模、凹模固定位，同时预留了导柱导套的安装沉孔，导柱选用SUJ2轴承钢淬火处理，表面硬度达到HRC60以上，配合铜合金导套实现上下模的精准导向，合模过程中导向间隙控制在0.008mm以内，

　　避免高速冲压时出现凸模崩刃、凹模错位的问题。中间层的红色弹性元件选用矩形截面的聚氨酯弹簧，相比普通螺旋弹簧，其承载能力更强、回弹行程更稳定，分别布置在卸料板、压料板的对应受力点，保证冲压过程中带料被始终压紧，不会出现料带移位导致的冲压件尺寸超差。成型工位的凸凹模采用镶拼式结构，易磨损的刃口部分选用Cr12MoV冷作模具钢，淬火后硬度达到HRC58-62，磨损后可单独拆卸更换，无需整套模具报废，大幅降低后期维护成本。模具的安装边界完全适配常规160吨以下开式压力机的台面T型槽间距，上下模座的闭合高度设计为280mm，满足多数通用冲床的闭合高度调节范围，模座底部的支撑垫脚高度预留了废料滑落的空间，

　　冲压产生的边角废料可直接从垫脚间隙落入冲床下方的废料收集槽，无需额外增设废料疏导机构。设计过程中优先考虑了工位排布的合理性，将冲裁工位放在前段，成型、折弯工位放在后段，避免带料在传递过程中因为成型后的形变影响定位精度，定位销选用浮动式结构，配合带料上的预冲定位孔，实现每个工位的精准送料定位，送料步距误差控制在0.015mm以内，可满足公差等级IT8级以上精密冲压件的生产要求。整套结构没有冗余的设计部件，所有受力点都做了加强筋处理，模座的厚度经过受力仿真验证，在满负荷冲压工况下不会出现形变，连续冲压行程可达每分钟120次以上，适配自动化送料机的联机作业需求，可直接接入现有冲压生产线实现无人化连续生产。
