特洛克Progrestivo399连续冲压模具结构

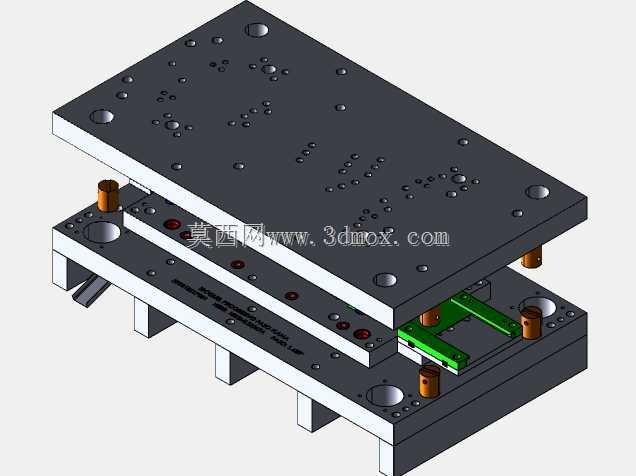

　　这套连续冲压模具的整体结构采用上下双层板叠层布局，上模座与下模座均为厚钢板加工而成，板面分布大量沉头孔与定位销孔，用于安装固定凸模、凹模、导柱导套及卸料组件。四角配置的棕色导套与内置导柱构成精密导向系统，保证上下模合模时的对位精度，避免冲裁过程中出现凸凹模啃刃、偏移等问题。下模座底部设置多条平行垫脚，将模体抬离冲床工作台面，既为漏料留出通道，也方便叉车搬运与安装固定。

　　从实际冲压生产场景来看，这类级进模主要适配高速冲床，用于薄金属带料的连续自动化冲压作业，带料沿模具长度方向步进送料，依次完成冲孔、冲裁、折弯、成型等多道工序，最终在末端工位分离出成品零件。模具中部可见绿色的卸料板与弹性支撑组件，合模时卸料板先压紧料带，防止材料在冲裁瞬间发生翘曲移位，开模时则依靠弹性力将包在凸模上的料带卸下，保证送料顺畅。侧面伸出的斜楔机构可实现侧向冲裁或侧向抽芯动作，扩展了模具的成型能力，可加工带有侧孔、侧凸结构的复杂五金件。

　　设计过程中优先保证了模座的刚性与受力均匀性，所有冲裁工位的作用力中心尽量与模具中心、冲床滑块中心重合，避免偏载导致导柱异常磨损、机床精度下降。板面的孔位排布经过优化，既避开了应力集中区域，也为后续维护更换易损件预留了操作空间。上下模的安装边界完全匹配常规开式冲床的工作台尺寸与T型槽间距，垫脚间距对应工作台漏料孔位置，无需额外改装即可直接上机安装。模具闭合高度、开模行程均按通用冲床参数范围设计，适配多数中小吨位冲压设备。

　　各工位的镶件采用独立安装结构，局部刃口磨损后可单独拆卸更换，无需整体拆模，大幅缩短停机维护时间。定位销与螺栓的规格统一，减少了备件种类，现场拆装时可快速完成组件替换。料带导向槽设置在模具进料端，配合自动送料机可实现无人化连续生产，生产效率远高于单工序模，同时多工序集成在一套模具内，也避免了多次定位带来的累积误差，成品尺寸一致性更好。
