层叠式传感器安装定位工装结构设计

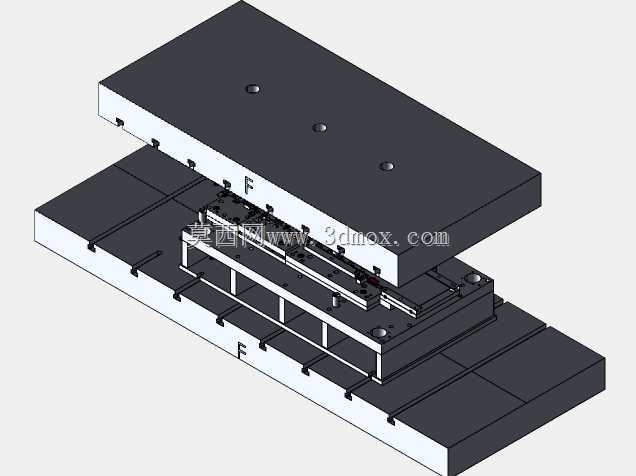

　　这套层叠式定位结构主要面向自动化产线的传感器检测工位设计，日常应用在精密零部件尺寸检测、装配到位校验的工位段，用来给光电类、位移类传感器提供稳定的安装基准，避免因设备运行振动导致传感器检测原点偏移，造成检测误判。从结构布局来看，整体采用上下双层板式设计，下层为安装固定基座，直接对接产线的型材安装面，基座上预留了等距排布的固定孔位，可兼容不同宽度的产线导轨安装需求，安装时不需要额外加工转接板，直接通过T型螺栓即可完成固定，能大幅缩短工位改造的装配周期。上层为传感器搭载板，板面上预留了三个基准定位孔，用来安装传感器的固定支架，孔位位置经过公差校验，与下层基座的定位销孔保持同轴度要求，装配时通过定位销完成上下层的初定位，

　　再通过周边的锁紧螺栓完成紧固，能保证上下板的平行度控制在0.02mm以内，避免传感器安装面倾斜带来的检测角度偏差。中间层设置了可调节的定位滑台组件，滑台通过线性导轨与下层基座连接，可沿着产线输送方向调整位置，调整行程覆盖常规小型零部件的检测范围，调整到位后通过侧边的锁紧块即可完成固定，不需要额外增加限位结构。设计时特意将走线槽集成在上下板的侧边空隙中，传感器的线缆可以顺着侧边的线槽排布，避免线缆外露被输送的工件剐蹭，同时也能减少线缆对传感器检测头的遮挡。从安装边界来看，整体结构的厚度控制在产线工位的安全高度范围内，不会与上方的移栽机械手产生运动干涉，下层基座的宽度适配常规200mm间距的铝型材安装面，不需要对现有产线结构做裁切改造。

　　结构的受力点主要集中在下层基座的四个固定角，锁紧后整体刚性可满足产线连续运行的振动要求，不会出现长期使用后结构松动的问题。中间的支撑立柱采用对称排布方式，均匀承载上层板的重量，即使搭载多个重量稍大的位移传感器，也不会出现上层板下垂变形的情况。在实际使用场景中，这套结构可以同时搭载多组不同类型的检测传感器，完成工件到位检测、尺寸校验、装配缺陷排查等多个检测工序，不需要在同一个工位设置多个独立的传感器安装支架，能有效节省工位的安装空间，同时统一的安装基准也能减少不同传感器之间的校准工作量，日常维护时只需要松开上层板的锁紧螺栓，即可快速更换传感器，不需要重新调整整个工位的定位基准。
