传感器类五金件冲压成型工装模具结构

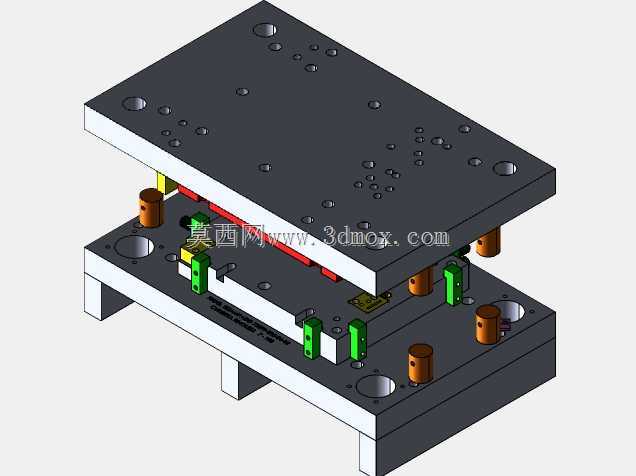

　　这套冲压成型结构主要面向传感器类小型精密五金冲压件的批量生产场景，在消费电子、工业测控类传感器的金属结构件加工环节中，这类模具承担着薄金属板材的冲裁、成型工序，是传感器五金配件量产环节的核心工艺装备。从结构布局来看，采用了典型的后侧导柱模架搭配独立导向组件的设计，上下模座通过多组等高套筒、导柱导套实现合模过程的精准对位，合模时的导向精度可以控制在0.02mm以内，能够满足薄料冲压时的刃口对位要求，避免冲裁毛刺超差、成型位偏移的问题。下模部分设置了多组独立的定位块与成型入子，针对传感器配件上的异形折弯位、小孔冲裁位做了分体式镶件设计，后续生产中如果出现刃口磨损或者成型尺寸偏差，不需要更换整块模板，

　　只需要拆卸对应位置的镶件进行修磨或者更换，能够大幅降低模具维护的时间成本与物料成本。上模部分对应设置了冲裁凸模、折弯成型块与卸料板结构，卸料板通过内置的矩形弹簧提供均匀的卸料力，开模过程中可以将卡在上模刃口上的料带平稳脱出，避免带料变形影响后续工位的送料精度。安装边界上，上下模座的安装孔位按照常规160吨及以下吨位开式冲床的工作台模柄孔、T型槽间距做了匹配设计，模座整体长宽尺寸控制在适配中小型冲床工作台面的范围内，不需要额外改装设备即可直接上机安装。设计过程中针对传感器五金件料厚较薄、成型位尺寸公差要求严的特点，在成型入子上预留了0.03mm的试模调整余量，首次试模时可以根据实际出料的尺寸偏差，

　　通过在镶件背部加垫片的方式微调成型深度，不需要重新加工镶件本体。导柱位置额外增设了防尘套筒结构，能够减少车间环境中的金属碎屑、灰尘进入导套摩擦面，延长导向组件的使用寿命，适配长时间连续冲压的生产工况。卸料板与下模板之间还设置了小导柱做二次导向，进一步保证冲裁小凸模的工作稳定性，避免小直径凸模在频繁冲裁过程中出现崩刃、断裂的问题。
