钣金件冲压成型工装模具结构设计

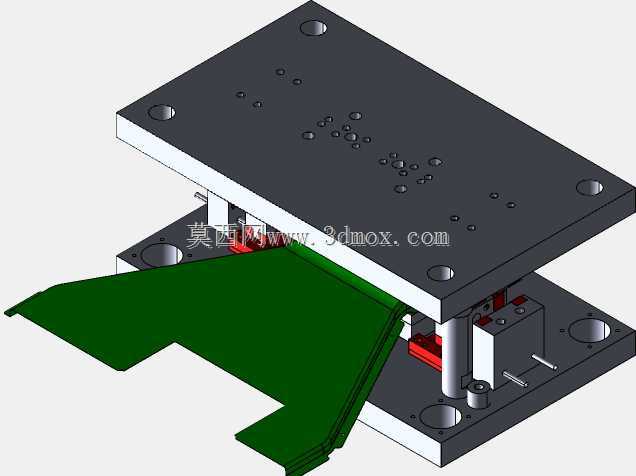

　　这套工装针对异形薄钣金件的折弯与局部成型工序开发，整体采用上下对开的模架布局，上模板通过四角导柱与下模座形成高精度滑动导向，保证合模过程中型面配合的重复定位精度，避免长期冲压后出现刃口错位、成型面偏移等问题。上模板板面预留多组安装孔位，可根据不同工序需求固定凸模、压料板与弹性卸料组件，孔位排布兼顾了安装强度与拆装便利性，现场换模时无需额外扩孔即可完成组件替换。下模座对应设置凹模安装位与定位挡块，工件放入后可通过侧边定位面快速找正，绿色示意的钣金件在开模状态下可直接取放，成型后依靠弹性组件将工件从型面顶出，减少人工撬取带来的型面损伤。从实际产线应用来看，这类模具多用于家电外壳、汽车内饰支架、设备护板类零件的小批量或中批量冲压工序，

　　可在普通开式压力机上直接安装使用，无需对设备台面做额外改造。设计过程中优先控制了上下模的闭合高度与安装孔距，模座长宽尺寸适配常规压力机的T型槽间距，导柱行程覆盖工件成型所需的开合距离，同时预留安全余量避免上下模硬碰撞。成型型面依据钣金件的折弯角度与翻边特征做了分段处理，局部凸起位置对应设置独立镶件，磨损后可单独拆卸更换，无需整体返修模仁。压料力通过内置弹性元件均匀分布在工件周边，防止薄料在成型过程中出现起皱、滑移或局部拉裂，针对异形轮廓的避让区域也做了圆角过渡，减少应力集中对模具寿命的影响。模架整体采用钢板加工而成，上下板面的平面度与平行度直接决定冲压件的尺寸稳定性，安装时需校核导柱与模座的垂直度，确保合模过程无卡滞。

　　这套结构没有复杂的联动机构，核心依靠稳定的导向、可靠的定位与均匀的压料实现零件成型，维护时只需定期清理型面废料、检查导柱润滑与弹性件预紧力，即可长期保持稳定的冲压精度，对于同类型不同轮廓的钣金件，只需更换凸凹模镶件与调整定位挡块位置，就能快速切换生产，大幅降低了多品种小批量生产的工装投入成本。
