层叠式精密工装定位夹具结构

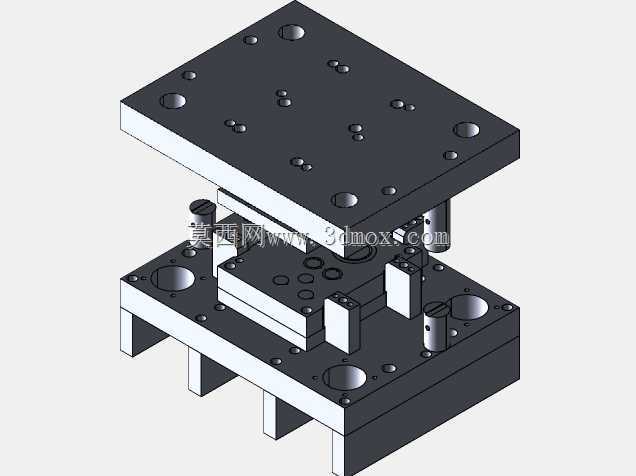

　　这套层叠式工装结构在自动化装配线、精密零件检测工位以及小型工件压装工序中有着广泛的应用场景，它主要承担工件的精准定位、承载以及上下工序的工位基准传递作用。整套结构采用分层堆叠的设计思路，上下两块主安装板作为核心承载基体，板面上分布的多组不同规格通孔与沉孔，既可以用来固定定位块、导向柱等功能组件，也可以直接作为工件的定位销孔或者避让孔使用。下层基板向外延伸出四个支撑脚，能够直接架设在流水线工位的机架台面上，支撑脚的间距与安装孔位可以适配多数标准铝型材工作台的安装槽距，不需要额外加工过渡连接板就可以完成固定。中间层设置的多组方块状定位挡块，是根据被加工工件的轮廓特征设计的，工件放置到工位后，这些挡块可以从多个方向限制工件的水平位移，

　　配合板面上预留的真空吸附孔或者快速夹钳安装位，能够在加工过程中牢牢固定工件，避免出现偏移影响加工精度。上下板之间设置的导向柱组件，可以保证上层压板在下行压合或者检测的过程中保持垂直运动，不会出现偏载卡滞的情况，导向柱的安装位置经过对称排布，受力均匀，长期使用也不容易出现磨损不均的问题。在设计这套结构的时候，首先需要明确被承载工件的外形尺寸与加工受力方向，再反向推导各层板的厚度与支撑跨距，保证整体刚性满足工序要求，不会在压装或者检测过程中出现形变。板面上的孔位采用标准化排布，既可以适配当前型号的工件，也可以通过更换中间的定位块来兼容其他相近尺寸的工件，大幅提升工装的复用率，降低生产线的换型成本。安装边界方面，

　　下层支撑脚的外轮廓尺寸决定了整套工装的最小安装空间，上层板的最大外轮廓要小于工位的操作空间，避免和周边的机械手、加工头发生运动干涉，所有外露的棱边都做了倒角处理，既可以避免操作人员划伤，也能在安装组件的时候起到导向作用。整套结构没有复杂的传动部件，维护起来十分方便，日常只需要定期检查导向柱的润滑情况以及定位块的紧固状态，就可以长期保持定位精度，非常适合3C电子、小五金冲压件的二次加工、装配检测等工位使用，也可以作为非标自动化设备的标准工位模块进行集成。
