工业安装式传感检测单元结构设计

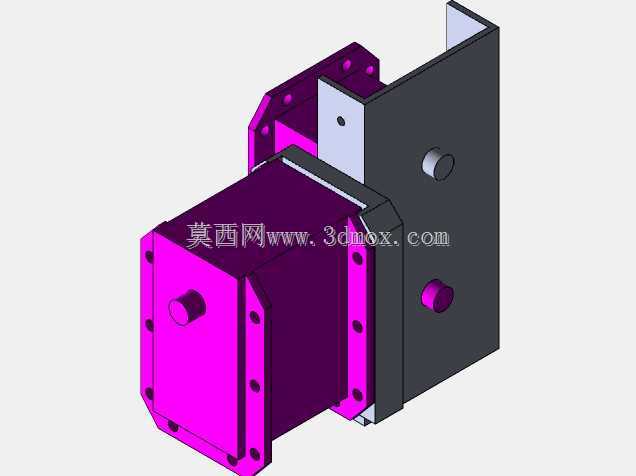

　　这款传感检测结构的设计，最初是面向自动化产线的工位到位检测场景做的适配，在离散制造的装配工位、输送线接驳位、工装夹具定位环节都能找到对应的使用场景。做结构设计的时候首先考虑的是现场安装的兼容性，主体的安装立板做了多组安装孔位排布，既可以适配铝型材框架的T型槽安装，也能通过侧边的法兰转接板固定在设备钣金护板或者工装立板上，安装孔的孔距做了通用化处理，能兼容市面上多数同规格检测元件的安装尺寸，不用在现场二次扩孔或者做转接板。

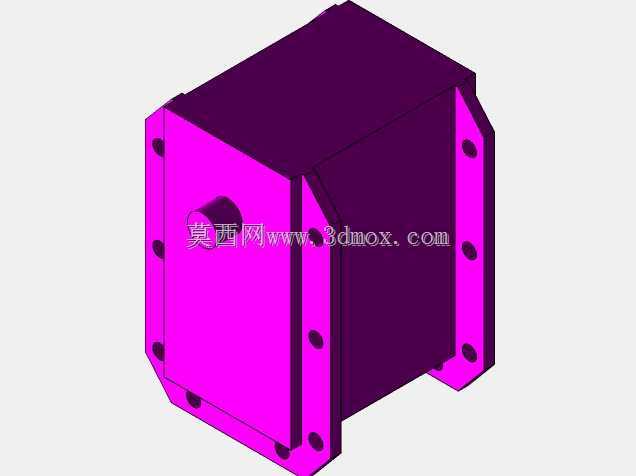

　　核心的传感主体部分做了全封闭的壳体设计，壳体的拼接面都预留了密封槽的安装位，能满足车间常规的粉尘、切削液飞溅场景的防护需求，不会因为车间的恶劣环境导致内部检测元件进灰受潮失效。壳体前端的检测探头伸出长度做了限位设计，避免安装时探头过度伸出被工件碰撞损坏，后端预留了走线的出线空间，能适配航空插头或者直接引线的接线方式，现场接线的时候不用额外拆解壳体调整走线位置。

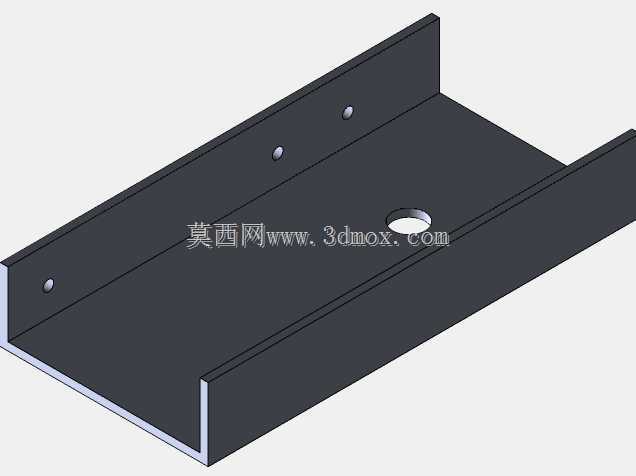

　　侧边的L型安装支架做了折弯加强处理，支架上的长圆孔设计可以实现检测位置的前后、上下微调，现场调试的时候不用完全拧下固定螺丝，松开螺母就能滑动调整检测距离，调试到位后直接锁紧即可，能大幅缩短现场调试的时间。整个结构的外形轮廓做了倒角处理，没有尖锐的棱角，避免现场安装调试的时候划伤操作人员，整体的安装边界控制得比较紧凑，不会占用过多的产线安装空间，在空间局促的工装夹具内部也能顺利安装。

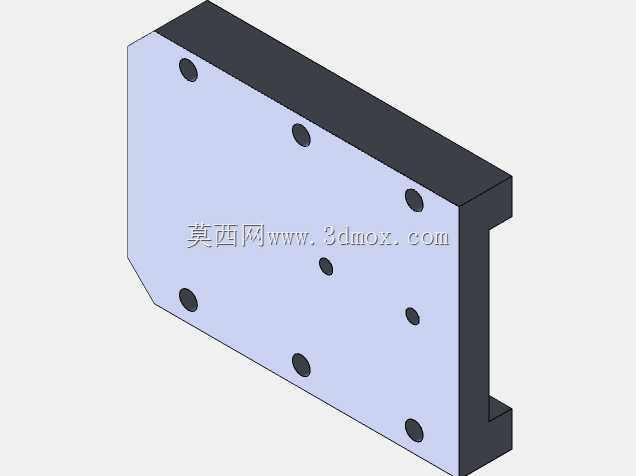

　　设计过程中特意做了零件的模块化拆分，传感主体、安装支架、转接法兰都是独立的零件，后期如果需要更换不同检测原理的元件，只需要更换对应的主体壳体部分，安装支架和转接件都可以通用，能降低备件的储备成本。壳体的壁厚做了均匀化处理，不管是做机加工还是开模注塑都能满足工艺要求，不会出现壁厚不均导致的缩水或者加工变形问题，各个连接孔的位置都做了公差匹配，装配的时候不会出现孔位错位的情况，能顺利完成整机组装。
