多铰接式传感安装连接支座结构设计

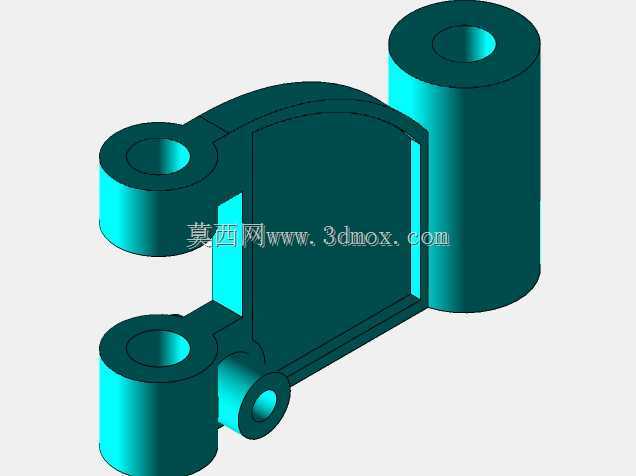

　　该结构件属于传感检测单元的配套安装支撑构件，主要应用在工业自动化产线的位置检测、位移反馈场景中，作为传感器本体与设备机架之间的连接过渡载体，解决传感器安装时的角度微调、多点位固定需求，避免传感器直接刚性安装在设备本体上受设备运行振动带来的检测精度偏移问题。从结构设计逻辑来看，构件采用一体化铸造成型后机加工的工艺思路，主体为带加强筋的弧形承托面板，面板一侧设置大直径同轴铰接筒，另一侧上下对称布置两个同规格小直径铰接筒，同时在面板下部额外伸出一个单耳铰接孔位，多组铰接孔的轴线均保持平行度公差在0.02mm以内，既可以通过大直径铰接筒与设备端的固定销轴实现主承载连接，也能通过上下对称的小铰接孔搭配锁紧件实现安装角度的无级调整，

　　下部伸出的单耳孔位则用于连接传感器的触发摆杆或者拉绳类检测附件，避免额外加装转接件带来的装配累积误差。在安装边界设计上，大直径铰接筒的内孔尺寸适配行业通用的M12安装销轴，孔壁预留0.1mm的间隙配合公差，方便现场装配时的快速穿装，上下两个小铰接筒的中心距严格匹配常用传感器安装支架的孔位标准，不需要现场二次打孔即可直接适配市面主流的电感式、拉绳式传感器的安装尺寸，构件整体的最大外轮廓宽度控制在120mm以内，高度控制在150mm以内，厚度方向最大尺寸为45mm，不会占用过多的设备安装空间，即使在紧凑的产线工位旁也能完成布置。结构的受力设计上，承托面板背部设置了两条纵向加强筋，分别连接大直径铰接筒与上下小铰接筒的根部，

　　将传感器安装后的承重以及设备运行带来的交变冲击力直接传导到主铰接筒的承载位置，避免面板部位长期受力出现形变，所有铰接孔的端部都设计了1mm的倒角，既可以去除机加工后的毛刺，也能在穿装销轴时起到导向作用，降低现场装配的难度。实际使用过程中，该支座可以根据检测需求绕主销轴调整整体俯仰角度，调整到位后通过上下铰接孔穿装锁紧螺栓完成固定，下部的单耳孔位可以根据检测方向的需求，搭配不同长度的连接摆杆适配不同的检测行程，不需要更换整个支座就能适配多种检测场景，有效降低了设备运维时的备件储备种类。
