带键槽阶梯式传动轴结构设计

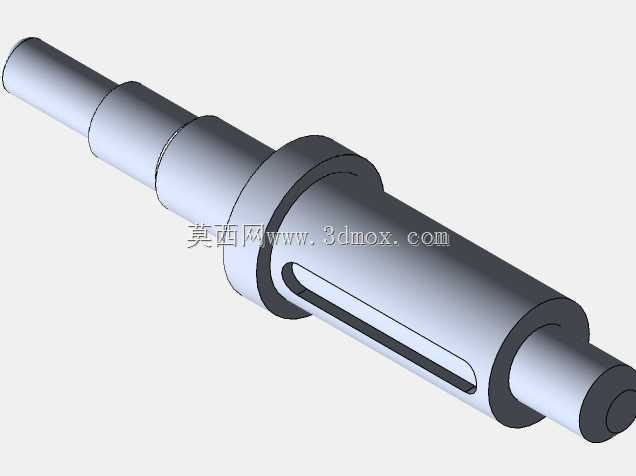

　　这款阶梯轴类传动零件，是旋转传动系统里的核心受力构件，日常在中小型减速装置、轻工输送设备、精密传动模组中都能见到它的应用场景，主要作用是承载传动扭矩、支撑回转类零部件（比如齿轮、带轮、轴承），同时保证回转部件的同轴度与运转稳定性。从结构设计逻辑来看，采用多段阶梯式的变径设计，并非随意设置轴段直径：每一段轴肩都承担着定位功能，比如中间位置的大直径轴肩，是用来给套装在轴上的滚动轴承内圈做轴向定位，避免轴承在运转过程中出现轴向窜动；靠近轴端的较细轴段，是用来安装传动轮或者联轴器，轴段长度的设置需要匹配对应安装件的轮毂宽度，预留合适的轴向锁紧空间，比如安装圆螺母或者轴用挡圈的位置，不会出现安装干涉。轴身开设的长条形键槽，

　　是为了安装平键来实现周向固定，键槽的宽度、深度以及长度都遵循通用传动件的配合公差要求，能够保证平键装入后，轴与套装零件之间不会出现相对转动，稳定传递扭矩，不会因为交变载荷出现键连接失效的问题。从安装边界来看，各轴段的直径差控制在合理范围内，既满足轴肩定位的高度要求，也避免轴径突变过大造成应力集中，在轴径变化的过渡位置都设计了圆角过渡，减少长期受交变扭矩作用下的疲劳断裂风险。轴的两端都做了倒角处理，方便装配时顺利穿入轴承、齿轮的内孔，不会刮伤零件的配合表面。在实际选型适配时，需要核对各轴段的直径与对应安装件的内孔配合公差，通常轴承安装位采用过渡配合，传动件安装位根据载荷大小选择间隙或者过渡配合，键槽的位置需要和配套零件的键槽对齐，

　　保证平键的装配精度。这类轴的加工通常采用圆钢下料后车削成型，再经铣键槽、热处理调质、磨削配合面的工序，保证各配合面的表面粗糙度与形位公差，尤其是各轴段的同轴度要求，直接影响整套传动机构的运转平稳性，若同轴度超差，会造成轴承偏磨、传动噪音大、零件使用寿命缩短的问题。
